Ветряные турбины работают в одних из самых тяжелых условий эксплуатации, с которыми может столкнуться любое электронное оборудование, — постоянные механические вибрации, перепады температуры от −40 °C до +70 °C, насыщенная солью атмосфера морских установок и ожидаемый срок службы более 20 лет. В гондоле и основании башни силовая преобразовательная и управляющая электроника опирается на печатные платы, которые должны надежно проводить большие токи и при этом десятилетиями выдерживать эти воздействия окружающей среды. Обычные печатные платы с тонкой медной фольгой 1–2 унции быстро деградируют в таких условиях: возникают локальные перегревы, усталость паяных соединений и коррозия проводников. В этой статье рассматривается, как печатные платы с толстой медью — с толщиной меди от 3 унций и выше — решают специфические задачи ветроэнергетики, включая критически важные подсистемы, требования к окружающей среде и особенности выбора материалов, отличающие платы для ветроэнергетики от стандартных промышленных печатных плат.
Мировой рынок ветроэнергетики демонстрирует устойчивый рост: установленная мощность в мире превысила 900 ГВт, а морская ветроэнергетика становится самым быстрорастущим сегментом. Современные турбины коммунального масштаба сегодня обычно имеют номинальную мощность более 10 МВт, а стандартный отраслевой срок службы для морских установок увеличен до 25 лет. Эти тенденции предъявляют все более высокие требования к каждому компоненту внутри турбины, особенно к силовой электронике, отвечающей за преобразование энергии, синхронизацию с сетью и управление лопастями.
В ветряной турбине три подсистемы предъявляют к печатным платам самые высокие электрические и тепловые требования:
Системы силовых преобразователей, преобразующие выход генератора с переменной частотой в переменный ток, совместимый с электрической сетью
Системы управления углом наклона лопастей, которые регулируют угол установки лопастей для оптимизации захвата энергии и защиты от превышения допустимой частоты вращения
Системы управления рысканием, которые ориентируют гондолу по направлению ветра
Каждая из этих подсистем работает со значительными токами, функционирует в неблагоприятной механической среде и должна надежно работать в течение двух десятилетий при минимальном доступе для обслуживания — особенно на морских установках, где один сервисный выезд может стоить десятки тысяч долларов только за аренду судна и логистику.

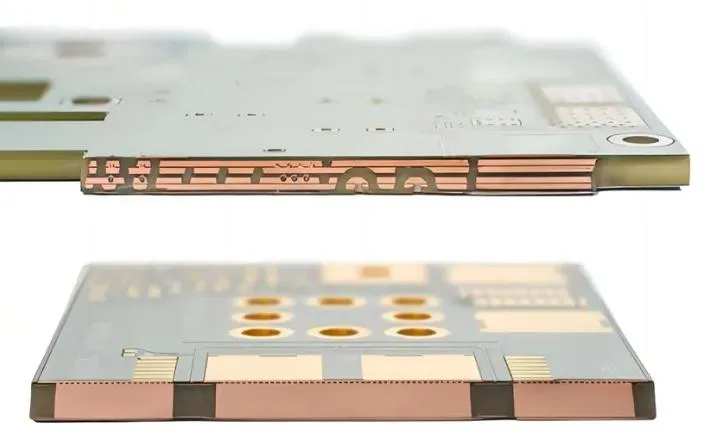

Стандартные печатные платы FR-4 с толщиной меди 1 или 2 унции никогда не были рассчитаны на такие условия. В результате в ветроэнергетике все шире применяются печатные платы с толстой медью, где более толстые медные проводники обеспечивают пропускную способность по току, термическую стабильность и долговременную механическую стойкость, недостижимые для альтернатив с тонкой медью.
Компания WeiYuanDa Industrial Limited, основанная в 2005 году, производит печатные платы с толстой медью для промышленных и энергетических заказчиков по всему миру. Компания поддерживает толщину меди от 3 до 10 унций в конструкциях от однослойных до 24-слойных, имеет сертификаты ISO 9001, ISO 14001, IATF 16949, ISO 13485 и UL, а также располагает производственными мощностями в Дунгуане и европейским дочерним предприятием в Италии для региональной поддержки клиентов.
Печатные платы ветряных турбин сталкиваются с такой степенью суровости внешних условий, с которой мало что может сравниться в других областях применения. В отличие от промышленной электроники, размещаемой в шкафах с климат-контролем, платы ветряных турбин работают в нерегулируемой механической среде с множеством одновременно действующих факторов нагрузки.
Экстремальное термоциклирование
Температура внутри гондолы ветряной турбины может колебаться от −40 °C при зимнем холодном пуске до +70 °C или выше вблизи силовой электроники при летней эксплуатации. Каждый суточный цикл, каждый порыв ветра и каждое изменение мощности создают тепловые переходные процессы в структуре печатной платы. За 20-летний срок службы печатная плата ветряной турбины испытывает, по оценкам, от 50 000 до 100 000 тепловых циклов.
Эти повторяющиеся изменения температуры вызывают механические напряжения на каждой границе раздела материалов с разными коэффициентами теплового расширения (КТР). Наиболее уязвимыми точками являются металлизированные сквозные отверстия, где медная втулка (КТР около 17 ppm/°C) ограничена окружающим ламинатом (КТР около 14–18 ppm/°C по оси Z для стандартного FR-4 и значительно выше при превышении температуры стеклования Tg).
Печатные платы с толстой медью решают эту проблему за счет двух механизмов. Во-первых, более толстые медные стенки металлизированных сквозных отверстий обеспечивают большее механическое сечение, сопротивляющееся усталостному растрескиванию. Во-вторых, в сочетании с материалами подложки с высокой Tg (Tg ≥ 170 °C) вся ламинатная структура остается стабильной по размерам во всем рабочем диапазоне температур, предотвращая экспоненциальный рост расширения по оси Z, который возникает, когда стандартный FR-4 (Tg около 130–140 °C) превышает температуру стеклования.
Выбор и спецификация печатных плат с толстой медью для ветряных турбин требуют внимания к нескольким параметрам проектирования, которые отличаются от стандартной промышленной или потребительской электроники.
Выбор толщины меди
Подходящая толщина меди зависит от конкретной подсистемы и требований по току:
Платы звена постоянного тока и инверторов силовых преобразователей: для основных токоведущих цепей с длительным током от 200 А до 1000 А обычно используется медь толщиной от 4 до 6 унций. В некоторых мощных конструкциях для основных силовых слоев задается толщина 8 или 10 унций.
Платы сервоприводов системы управления углом наклона лопастей: медь толщиной от 3 до 4 унций обеспечивает достаточную нагрузочную способность для токов привода двигателя, сохраняя возможность трассировки с малым шагом для интерфейсов датчиков.
Платы системы управления рысканием и вспомогательных цепей: часто достаточно меди толщиной от 2 до 3 унций с выборочными участками толстой меди для цепей привода двигателя.
Компания WeiYuanDa поддерживает дифференцированную толщину меди в разных слоях одной и той же платы: толстую медь (от 6 до 10 унций) для сильноточных силовых слоев и более тонкую медь (от 1 до 2 унций) для сигнальных слоев с требованиями мелкошаговой трассировки. Такой гибридный подход оптимизирует как токовую нагрузочную способность, так и стоимость производства.
Выбор материала подложки
Материал подложки так же критичен для надежности ветряных турбин, как и толщина меди. Ключевые требования к материалам включают:
Высокая температура стеклования (Tg): минимальная Tg 170 °C, предпочтительно Tg 180 °C или выше, чтобы обеспечить стабильность размеров во всем диапазоне температур и предотвратить повреждение металлизированных сквозных отверстий из-за расширения по оси Z.
Низкое влагопоглощение: ниже 0,10% для предотвращения деградации диэлектрика и образования токопроводящих анодных нитей (CAF) во влажных морских условиях.
Высокая температура разложения (Td): выше 350 °C, чтобы выдерживать процессы бессвинцовой пайки без деградации подложки.
Безгалогенный состав: требуется большинством спецификаций производителей ветряных турбин для соответствия экологическим нормам.
Для печатных плат с толстой медью для ветроэнергетики компания WeiYuanDa использует безгалогенные подложки FR-4 с TG170–TG280, согласованные по характеристикам теплового расширения с толстой медной фольгой, чтобы обеспечить оптимальную долговременную надежность при термоциклировании.
Стратегия финишного покрытия и защиты
Для применения в ветряных турбинах выбор финишного покрытия должен обеспечивать баланс между коррозионной стойкостью, паяемостью и сроком службы. Рекомендуемый подход для различных условий установки:
Наземные турбины: финишное покрытие ENIG обеспечивает отличную коррозионную стойкость и долговременную паяемость на протяжении расчетного срока службы 20 лет.
Морские турбины: ENIG в сочетании с конформным покрытием (полиуретан или парилен) обеспечивает двухслойную защиту от соляного тумана и влажности.
Экстремальные морские условия (тропический/жаркий влажный климат): ENIG с конформным покрытием париленом и герметизацией кромок для максимальной защиты от проникновения влаги.
Рекомендации по компоновке и тепловому проектированию
Эффективное тепловое проектирование печатных плат с толстой медью для ветряных турбин включает несколько ключевых приемов компоновки:
Широкие силовые дорожки с увеличенными зазорами: снижают плотность тока и обеспечивают запас производственных допусков для процессов травления толстой меди.
Массивы тепловых переходных отверстий под силовыми компонентами: заполненные медью или медненные переходные отверстия отводят тепло от силовых компонентов поверхностного монтажа к внутренним земляным слоям из толстой меди, создавая интегрированную сеть теплораспределения.
Сбалансированное распределение меди: симметричная раскладка меди по слоям сводит к минимуму коробление платы при термоциклировании и в процессе производства.
Запретные зоны вблизи краев платы и монтажных отверстий: снижают риск разрыва дорожек в точках с высокой концентрацией напряжений.
Не все производители печатных плат обладают технологическими возможностями, системами качества и отраслевым опытом, необходимыми для производства печатных плат с толстой медью для ветроэнергетики. Инженерным и закупочным группам следует оценивать потенциальных поставщиков по нескольким важнейшим параметрам.
Зрелость технологического процесса толстой меди
Производство надежных печатных плат с толстой медью требует освоения специализированных процессов гальванического осаждения, травления и ламинирования. Ключевые показатели возможностей включают:
Подтвержденная способность обеспечивать равномерную толщину меди на панелях большого размера (критически важно для поддержания равномерного распределения тока).
Опыт применения процессов заполненных медью переходных отверстий для управления тепловым режимом.
Способность работать со стеками с медью разной толщины (разный вес меди на разных слоях в одной плате).
Подтвержденное управление травлением для соблюдения допусков минимальной ширины дорожек при толстой меди.
Инженерная поддержка и возможности DFM
Проекты печатных плат для ветроэнергетики часто включают сложные стеки слоев, смешанную толщину меди и жесткие требования к надежности. Поставщики, которые предлагают проверку на технологичность производства (DFM) перед запуском в производство, могут заранее выявить потенциальные производственные риски и предложить оптимизацию компоновки, повышающую выход годных и надежность без ущерба для электрических характеристик.
Компания WeiYuanDa проводит DFM-проверку силами группы из 24 инженеров по печатным платам, которые до начала производства оценивают оптимизацию ширины дорожек, размещение тепловых переходных отверстий, конфигурацию стека слоев и выбор материалов. Такая инженерная поддержка на этапе до запуска в производство особенно ценна для ветроэнергетических проектов, где изменения конструкции после валидации прототипа обходятся дорого и влияют на график.
Региональная поддержка и логистика
Для европейских ветроэнергетических проектов наличие местной технической поддержки сокращает задержки в коммуникации и ускоряет решение проблем. Компания WeiYuanDa имеет полностью принадлежащее ей дочернее предприятие в Италии с немецко- и англоговорящими инженерами, которые обеспечивают технические консультации, координацию образцов и управление проектами для европейских клиентов.
Ветроэнергетический сектор продолжает расширять границы проектирования силовой электроники. Несколько тенденций повышают важность технологии печатных плат с толстой медью в применении на турбинах:
Рост номинальных мощностей турбин: по мере того как турбины коммунального масштаба переходят от 10 МВт к 15 МВт и выше, уровни токов в системах силовых преобразователей пропорционально возрастают, что требует более толстых медных проводников для поддержания приемлемых резистивных потерь и допустимого повышения температуры.

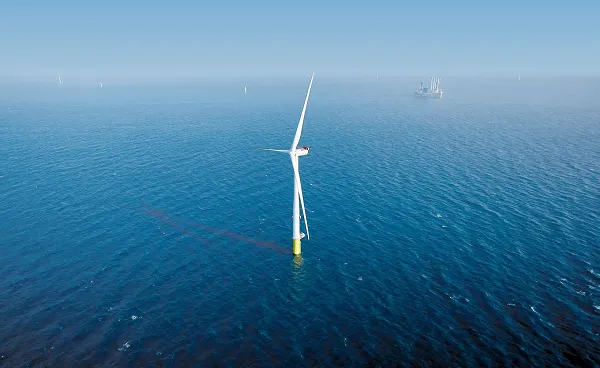

Расширение морской ветроэнергетики: быстрый рост морской ветроэнергетики, особенно в Европе, где проекты мощностью более 1 ГВт уже стали обычным явлением, повышает спрос на печатные платы, способные выдерживать суровые морские условия в течение 25 лет без доступа для технического обслуживания.
Внедрение полупроводников SiC и GaN: силовые полупроводники с широкой запрещенной зоной позволяют повышать частоты переключения и улучшать КПД преобразователей, но предъявляют более жесткие требования к паразитной индуктивности печатных плат и управлению теплом. Печатные платы с толстой медью и оптимизированными структурами переходных отверстий и земляных слоев необходимы для полного использования возможностей этих устройств нового поколения.
Цифровые двойники и мониторинг состояния: современные турбины все чаще включают обширные сети датчиков для предиктивного обслуживания. Печатные платы, взаимодействующие с этими датчиковыми системами, должны сохранять точность сигналов на протяжении десятилетий эксплуатации в условиях вибрации и термоциклирования — еще одна область, где конструкции с толстой медью демонстрируют превосходную долговременную стабильность.
Научно-исследовательская лаборатория WeiYuanDa в Дунгуане продолжает разрабатывать и оптимизировать процессы гальванического осаждения толстой меди, технологии заполнения переходных отверстий и гибридные конструкции стеков для удовлетворения этих меняющихся требований в ветроэнергетике и других секторах силовой электроники с высокими требованиями к надежности.
Ветряные турбины представляют собой одну из самых требовательных сред для применения печатных плат. Сочетание высоких токов, экстремального термоциклирования, насыщенной солью атмосферы, постоянной вибрации и расчетного срока службы от 20 до 25 лет создает проблему надежности, с которой стандартные печатные платы с тонкой медью не могут справиться. Печатные платы с толстой медью — с их повышенной токовой нагрузочной способностью, встроенным теплоотводом, превосходной стойкостью к термоциклированию и совместимостью с передовыми стратегиями защиты — стали устоявшимся решением для токонесущих плат в преобразователях ветряных турбин, системах управления углом наклона лопастей и вспомогательной силовой электронике.
Для инженерных и закупочных групп, оценивающих поставщиков печатных плат с толстой медью для ветроэнергетических проектов, ключевые критерии выбора включают подтвержденную зрелость технологического процесса толстой меди, соответствующие сертификаты качества, инженерную поддержку DFM и возможность предоставления региональной технической поддержки. Компания WeiYuanDa Industrial Limited предлагает комплексную платформу печатных плат с толстой медью толщиной от 3 до 10 унций, подкрепленную полным набором международных сертификатов, 18-летним опытом производства и локальной европейской поддержкой, обслуживая OEM-производителей ветроэнергетики и поставщиков первого уровня от валидации прототипа до серийного производства.
Вопрос 1: Как печатные платы с толстой медью выдерживают условия термоциклирования в гондолах ветряных турбин?
Печатные платы с толстой медью выдерживают термоциклирование за счет двух основных механизмов. Более толстые медные стенки металлизированных сквозных отверстий обеспечивают повышенную механическую стойкость к усталостному растрескиванию при многократных изменениях температуры. В сочетании с материалами подложки с высокой Tg (Tg ≥ 170 °C) ламинатная структура остается стабильной по размерам во всем рабочем диапазоне от −40 °C до +70 °C, предотвращая повреждение из-за расширения по оси Z, которое вызывает отказы сквозных отверстий в стандартных платах FR-4.
Вопрос 2: Какие стратегии защиты необходимы для печатных плат морских ветряных турбин?
Печатные платы морских ветряных турбин требуют многоуровневого подхода к защите: финишное покрытие ENIG для долговременной коррозионной стойкости контактных площадок, полиуретановое или париленовое конформное покрытие в качестве диэлектрического барьера от влаги, материалы подложки с высокой Tg и низким влагопоглощением для предотвращения образования CAF, а также герметизация кромок для блокирования бокового проникновения влаги через ламинат. Для экстремальных тропических морских условий париленовое покрытие с герметизацией кромок обеспечивает почти герметичную защиту.
Вопрос 3: Может ли компания WeiYuanDa поставлять печатные платы с толстой медью и смешанной толщиной меди для ветроэнергетики?
Да. Компания WeiYuanDa поддерживает гибридные конструкции стеков с различной толщиной меди на разных слоях в одной и той же печатной плате. Например, плата преобразователя ветряной турбины может использовать медь толщиной 6 унций для основных силовых слоев и медь толщиной 1 унция для сигнальных и управляющих слоев с мелкошаговой трассировкой. Такой подход обеспечивает токовую нагрузочную способность и тепловые характеристики толстой меди там, где это необходимо, сохраняя экономически эффективное производство сигнальных слоев.
