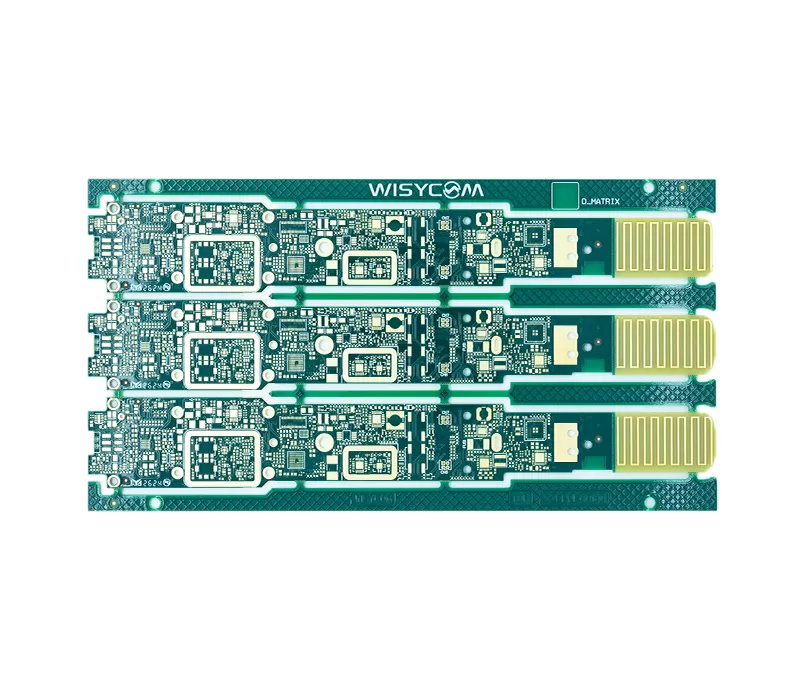

В WeiYuanDa PCB мы специализируемся как ведущий завод HDI PCB в Китае, поставляя компактные высокопроизводительные платы HDI PCB для требовательных применений. Наши передовые HDI PCB с высокой плотностью межсоединений и технологией микропереходов обеспечивают превосходную надежность, более быструю передачу сигналов и эффективное использование пространства, что делает их идеальными для смартфонов, систем ИИ и медицинских устройств. Как надежный поставщик HDI печатных плат, мы предлагаем быструю разработку прототипов HDI PCB, стабильное качество и конкурентоспособные решения, адаптированные для глобальных OEM-производителей.
Сотрудничайте с WeiYuanDa PCB сегодня, чтобы ускорить разработку ваших продуктов с проверенным производственным опытом.
| Параметр | Стандартный HDI | Продвинутый HDI |
| Количество слоёв | 24 слоя | 32 слоя |
| Максимальный размер платы | 300mm*450mm | 400mm*500mm |
| Материал | FR-4 TG 170 | Rogers 4350, 370HR |
| Медь внешних слоёв | 1OZ | 2OZ |
| Медь внутренних слоёв | 1OZ | 2OZ |
| Соотношение сторон (PTH) | 12:01 | 15:01 |
| Соотношение сторон (лазер) | 1:01 | 0.8:1 |
| Финишное покрытие | HASL, ENIG, OSP, Gold Finger, Immersion Tin, Immersion Silver | HASL, ENIG, OSP, Gold Finger, Immersion Tin, Immersion Silver |
| Размер лазерного отверстия | 0.15mm | 0.2mm |
| Мин. ширина/зазор внешних слоёв | 3 mils | 2 mils |
| Мин. ширина/зазор внутренних слоёв | 3 mils | 2 mils |
| Мостик паяльной маски | 5 mils | 3 mils |
| Размер переходного отверстия | 20 mils | 8 mils |

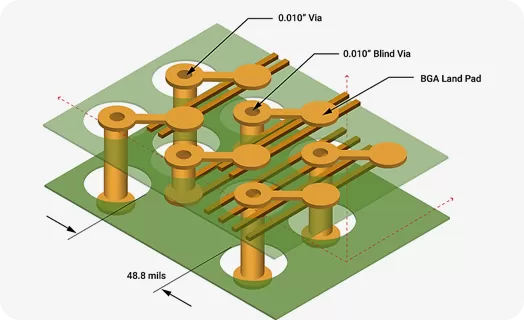

Определение HDI PCB: HDI PCB (High-Density Interconnect Printed Circuit Board) — это тип печатной платы, который в соответствии со стандартом IPC-2226 имеет плотность проводки, значительно превышающую традиционные печатные платы на единицу площади. Его ключевые особенности включают:
Высокоплотный дизайн
Ширина линий и зазоры <100 микрон, диаметр микроотверстий <150 микрон
Диаметр контактных площадок <400 микрон
Плотность контактных площадок более 20 на квадратный сантиметр
Многослойная структура
Обычное количество слоев варьируется от 4 до 22 слоев
Продвинутые конструкции могут достигать до 30 слоев
Технология микроотверстий
Используется лазерное сверление, диаметр микроотверстий <0,15 мм, соотношение сторон 1:1, глубина <0,25 мм
Поддерживаются конструкции глухих и скрытых отверстий (например, 1+n+1, 2+n+2, 3+n+3)
Материал и процесс
Использует стандартный FR4, высокопроизводительный FR4, экологичный FR4 или материалы Rogers
Обработка поверхности включает OSP, ENIG и иммерсионное олово
Дизайн и компоновка: Используя передовое ПО для проектирования печатных плат, мы оптимизируем трассировку и применяем лазерное прямое изображение (LDI) для прямой печати дорожек, что повышает точность и эффективность производства.
Выбор материала: Мы тщательно подбираем материалы с низкой диэлектрической проницаемостью, такие как стандартный FR4 (IT-158, IT-180), высокопроизводительный FR4 (Isola 370HR, Ventec VT-47), экологичный FR4 (Shengyi S1000-2M, Kingboard KB-6160) или ламинаты Rogers (4350B, 4003C). Большой склад материалов Rogers позволяет обеспечить быструю поставку для высокочастотных и высокопроизводительных приложений.
Лазерное сверление: Высокоточные станки лазерного сверления создают микропереходные отверстия диаметром менее 0,15 мм, с соотношением сторон 1:1 и глубиной менее 0,25 мм — что необходимо для конструкции HDI PCB плат, требующих компактных соединений.
Последовательное ламинирование: С помощью передовой технологии ламинирования несколько слоев соединяются с препрегом при контролируемой температуре и давлении, что обеспечивает точное совмещение слоев в HDI печатных платах.
Металлизация и травление: Медь осаждается на стенки отверстий и дорожки схемы, после чего выполняется точное химическое травление для создания чистых и стабильных проводящих рисунков.
Поверхностная обработка: Мы применяем финишные покрытия, такие как OSP, ENIG или иммерсионное олово, для защиты медных дорожек, улучшения паяемости и обеспечения долгосрочной эксплуатации.
Будучи профессиональным производителем HDI печатных плат в Китае, WeiYuanDa PCB следует строгому и передовому процессу, чтобы поставлять надежные высокоплотные межсоединительные печатные платы. Каждый этап тщательно контролируется для обеспечения точности, долговечности и стабильности для мировых OEM-производителей.
Миниатюризация: Платы HDI PCB значительно уменьшают размер и вес устройств, что делает их идеальным выбором для смартфонов, носимых устройств и других портативных продуктов.
Отличная целостность сигнала: Благодаря низким потерям сигнала и стабильной передаче, высокоплотные межсоединения печатных плат обеспечивают превосходную производительность в высокоскоростных и высокочастотных приложениях.
Высокая плотность компонентов: Интегрируя больше функций в ограниченное пространство, HDI PCB минимизируют необходимость в нескольких слоях, позволяя создавать компактные и эффективные конструкции.
Повышенная надежность: Разработанные для устойчивости к нагреву, вибрации и сложным условиям, печатные платы HDI обеспечивают долгосрочную стабильность и стабильную производительность.
Экономическая эффективность: Хотя первоначальные производственные затраты могут быть выше, оптимизированная системная конструкция снижает общие расходы, что делает HDI PCB экономически эффективным решением для передовых проектов.
Эти объединенные преимущества делают HDI PCB предпочтительной технологией для отраслей, требующих высокой производительности, долговечности и миниатюризации.

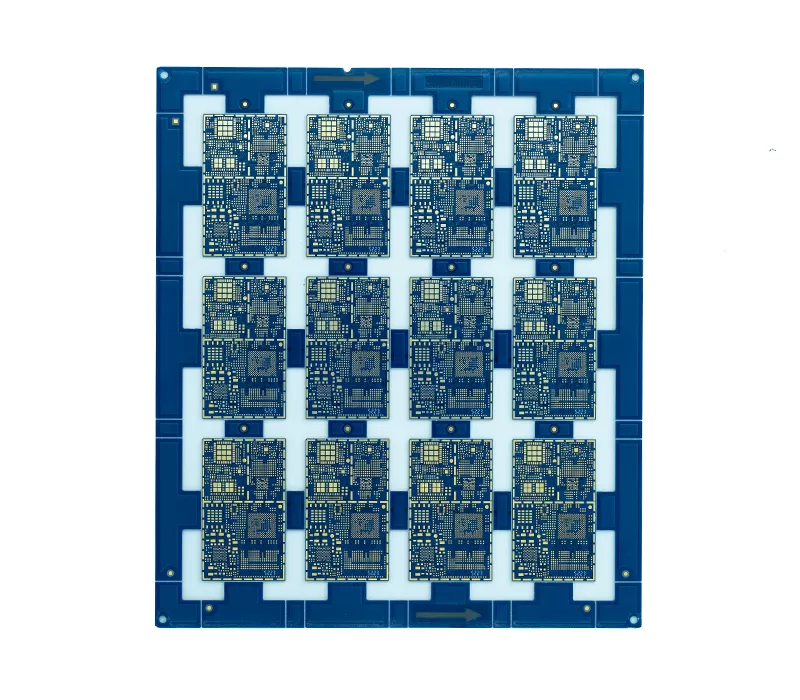

Стандартная HDI печатная плата

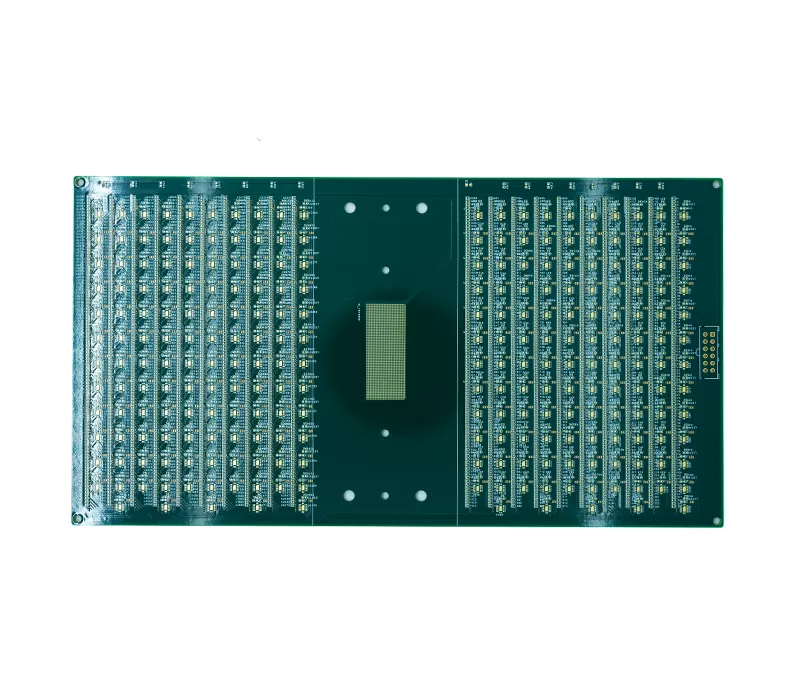

Продвинутая печатная плата HDI

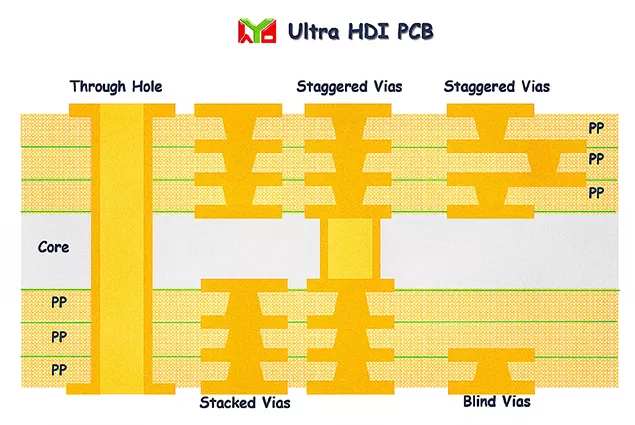

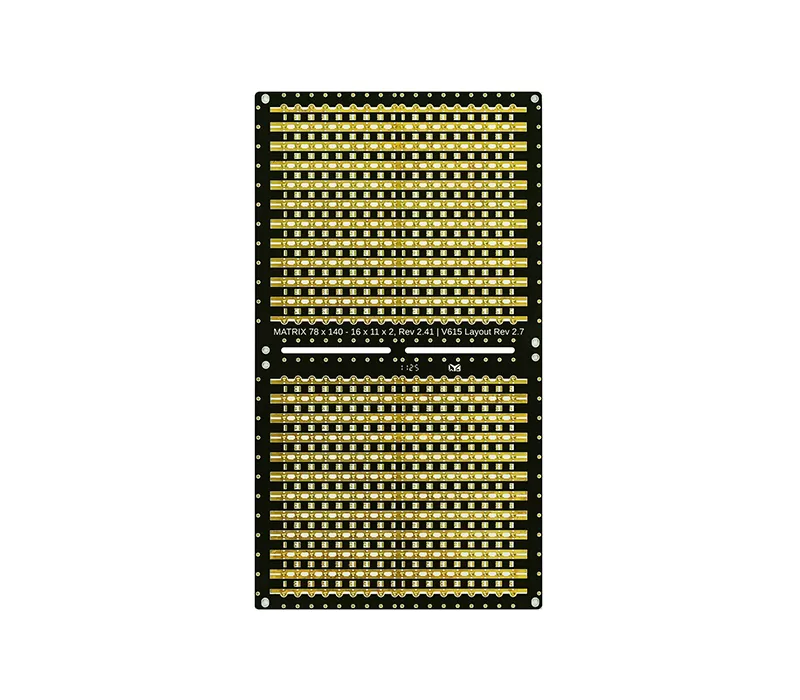

Ультра HDI печатная плата

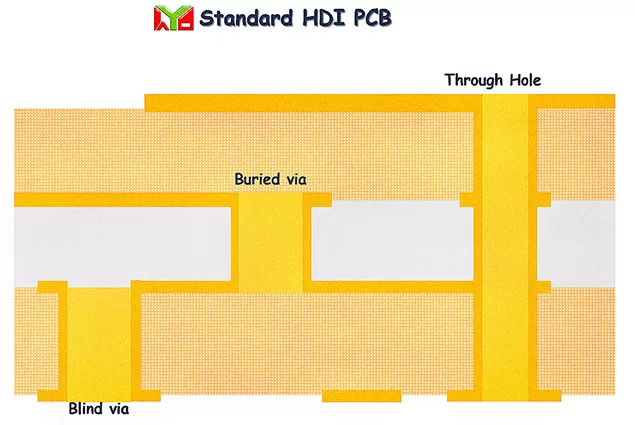

Стандартная HDI печатная плата
Идеально подходит для бытовой электроники, имеет 4-8 слоев и микропереходы для компактных и экономичных решений.
Постоянная миниатюризация электронных компонентов приводит к тому, что печатные платы достигают уровней сложности, которые были немыслимы всего несколько лет назад. Современные устройства требуют большей функциональности и более высокой производительности, и все это в более тонких и легких HDI PCB платах. Для достижения этого требуется строгий подход к проектированию и точный процесс производства HDI.

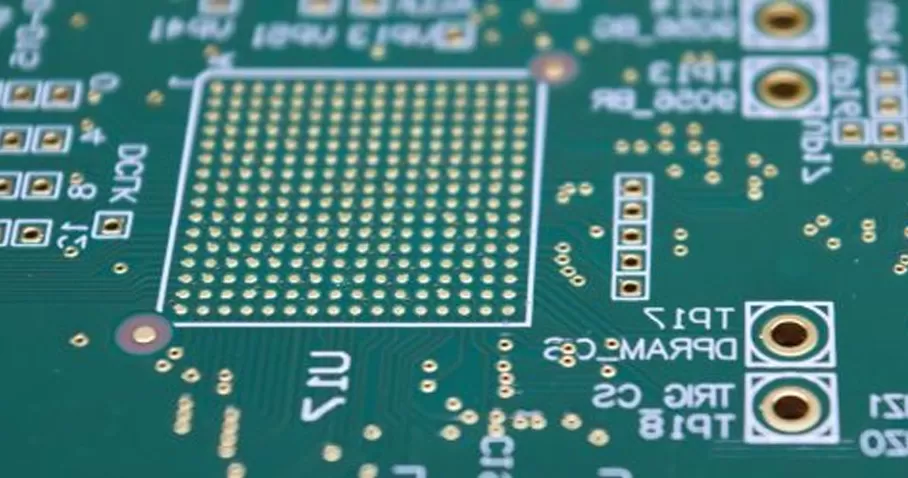

По мере развития высокоплотных межсоединений PCB, более узкие маршрутные пространства приводят к более тонким дорожкам, меньшим зазорам и микропереходам с чрезвычайно малыми диаметрами. Для решения этих задач применяются конкретные проектные решения:

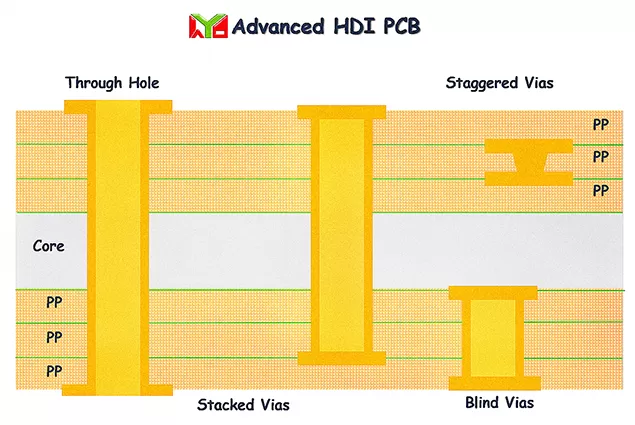

Слепые переходные отверстия: лазерные отверстия на внешних слоях
Скрытые переходные отверстия: лазерные отверстия, соединяющие внутренние слои
Передовые материалы: более тонкие препреги и ламинаты CCL по сравнению с обычными многослойными изделиями
Когда конструкции достигают таких крайностей, необходимо следовать строгим правилам проектирования и тесно сотрудничать с опытным поставщиком HDI PCB, таким как WeiYuanDa PCB. Это гарантирует надежную производительность, технологичность и более быстрое время выхода на рынок.
