Вещательные передатчики — будь то ЧМ-радио, телевидение VHF/UHF или цифровое наземное вещание — зависят от усилителей мощности ВЧ, которые обеспечивают стабильную выходную мощность в фиксированных частотных диапазонах. В основе каждого усилительного каскада лежит печатная плата, которая должна передавать мощные ВЧ-сигналы с минимальными вносимыми потерями, стабильным импедансом и надёжными тепловыми характеристиками. Стандартных плат FR-4 для таких применений обычно недостаточно: на частотах VHF и UHF потери сигнала резко возрастают, теплопроводность ограничена, а свойства материала изменяются при длительной работе на высокой мощности.
Высокочастотные печатные платы, изготовленные на специализированных ламинатах, таких как Rogers, Taconic и Arlon, непосредственно решают эти задачи. Они обеспечивают низкие диэлектрические потери, стабильные значения диэлектрической проницаемости в диапазонах температур и частот, а также улучшенные тепловые характеристики, которые помогают удерживать каскады усилителей мощности в безопасных рабочих пределах. Для разработчиков вещательного оборудования и системных интеграторов выбор правильного производителя высокочастотных печатных плат так же важен, как и выбор правильных ВЧ-транзисторов.
Компания WeiYuanDa Industrial Limited — китайский производитель высокочастотных печатных плат с более чем 20-летним опытом выпуска плат для усилителей мощности ВЧ, вещательного и телекоммуникационного оборудования. В этой статье рассматриваются ключевые технические требования к высокочастотным печатным платам в системах вещательных передатчиков и объясняется, как производственные возможности WeiYuanDa помогают создавать надёжные и экономически эффективные конструкции усилителей.

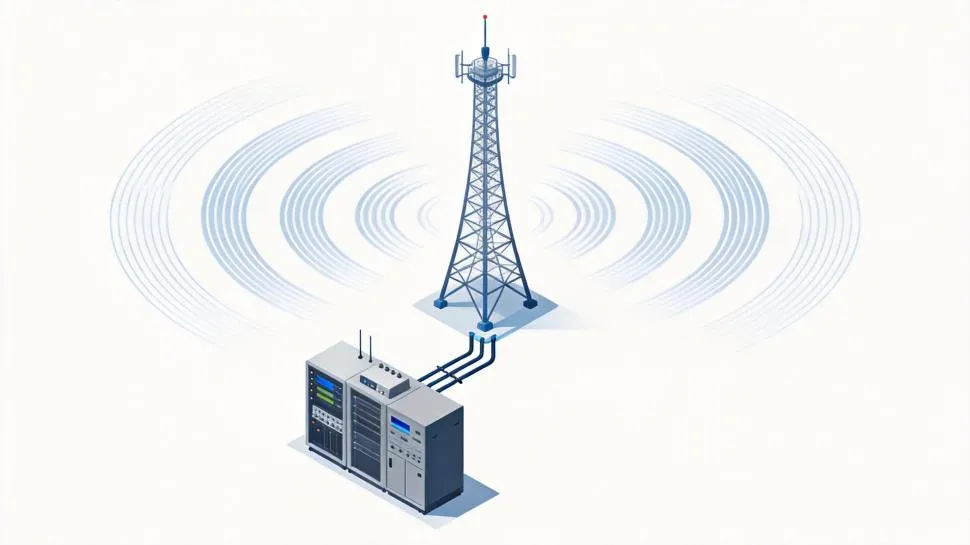

Вещательные передающие системы работают в широком спектре частот. ЧМ-радио обычно использует диапазон 88–108 МГц, телевидение VHF охватывает каналы 2–13 (54–216 МГц), а вещание UHF во многих регионах доходит до 890 МГц. Системы цифрового наземного телевидения (DTT), такие как DVB-T/T2, ATSC и ISDB-T, также работают в этих диапазонах VHF/UHF, но предъявляют ещё более строгие требования к линейности и целостности сигнала из-за сложных схем модуляции, таких как OFDM.
На этих частотах материал основания печатной платы напрямую влияет на три рабочих параметра, определяющих качество и надёжность вещания:
1. Вносимые потери и энергоэффективность
Каждый децибел, потерянный в материале основания платы, — это децибел, который усилитель мощности должен компенсировать за счёт повышенного потребления тока. За месяцы и годы непрерывной круглосуточной работы накопленные потери в подложке оборачиваются значительными расходами на электроэнергию и дополнительной тепловой нагрузкой. Ламинаты с низкими потерями, такие как Rogers RO4350B или Taconic TLX, существенно снижают вносимые потери по сравнению со стандартным FR-4, повышая общий КПД передатчика и снижая нагрузку на системы охлаждения.
2. Стабильность импеданса
Усилители мощности зависят от точного согласования входного и выходного импеданса для максимальной передачи мощности и минимизации отражённой мощности. Изменения диэлектрической проницаемости (Dk) по плате — будь то из-за неоднородности материала, производственных допусков или температурного дрейфа — вызывают сдвиги импеданса, которые ухудшают выходную мощность, КПД и линейность. Высокочастотные ламинаты обеспечивают жёстко контролируемые значения Dk (обычно ±2% или лучше) и отличную температурную стабильность, благодаря чему расчётный импеданс 50 Ом остаётся неизменным от партии к партии и во всём рабочем диапазоне температур.
3. Термическая надёжность при непрерывной работе

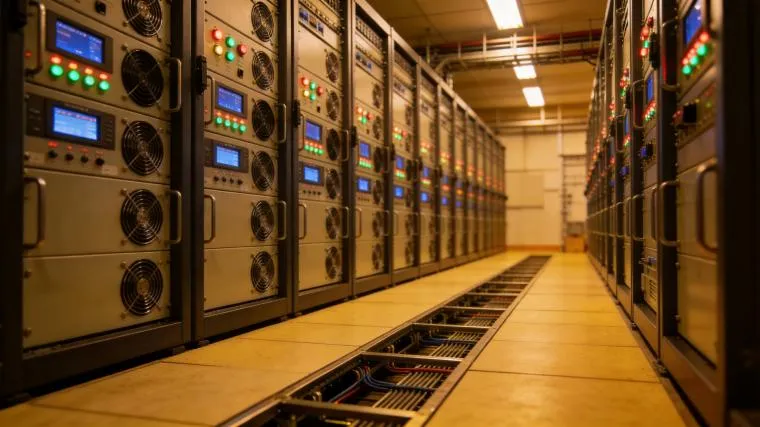

Ожидается, что вещательные передатчики будут непрерывно работать годами с минимальными простоями. Выходные каскады ВЧ-усилителей выделяют значительное тепло, и печатная плата должна выдерживать длительное воздействие повышенных температур без расслоения, отслоения меди или ухудшения электрических характеристик. Материалы с высокой температурой стеклования (Tg) и высокой прочностью на отслаивание, такие как Arlon 85N с Tg 250°C, обеспечивают термическую стойкость, необходимую для мощных вещательных применений.
Проектирование печатных плат для вещательных ВЧ-усилителей мощности связано с рядом задач, которые обычно не встречаются в маломощных сигнальных цепях. Основными определяющими факторами при проектировании становятся допустимая мощность, управление тепловыделением и долговременная надёжность.
1. Толщина медного слоя и токонесущая способность

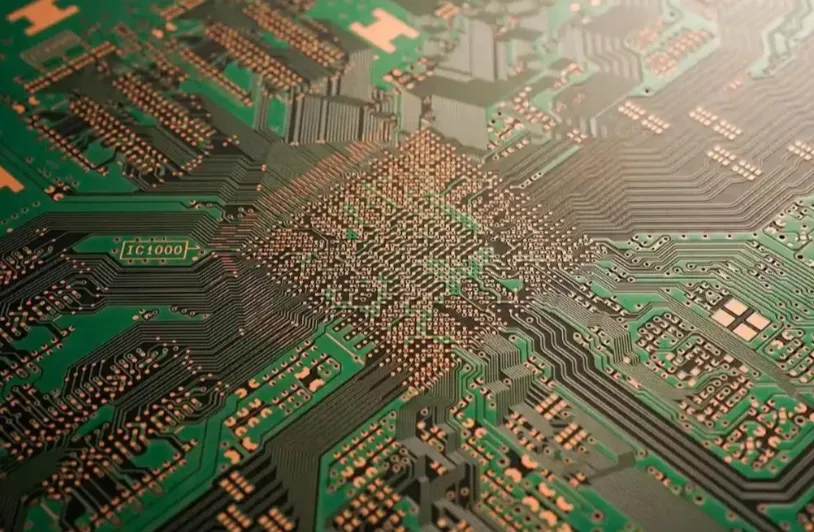

Более высокая выходная мощность требует более толстых медных дорожек, способных выдерживать увеличенный ВЧ-ток без чрезмерного нагрева или потерь в проводниках. WeiYuanDa поставляет высокочастотные печатные платы с толщиной меди 1 oz на внешних и внутренних слоях для стандартных конструкций и до 2 oz для продвинутых высокочастотных конфигураций HDI. При ещё более высоких требованиях к току WeiYuanDa может сочетать технологию печатных плат с утолщённой медью и высокочастотные материалы, выпуская платы с толщиной меди 3 oz, 4 oz или более на отдельных слоях.
2. Управление тепловыделением и отвод тепла
ВЧ-усилители мощности выделяют сосредоточенное тепло в местах установки транзисторов. Если это тепло не распределять и не отводить эффективно, температура переходов растёт, характеристики ухудшаются, а срок службы компонентов сокращается. Несколько стратегий проектирования на уровне печатной платы помогают управлять тепловой нагрузкой:
Более толстые медные полигоны на сигнальных и заземляющих слоях улучшают боковое распространение тепла от горячих компонентов.
Тепловые переходные отверстия под мощными транзисторами отводят тепло от верхнего слоя к внутренним заземляющим слоям и нижним радиаторам.
Подложки с высокой теплопроводностью, такие как Arlon 85N (0,20 Вт/м·К), передают тепло эффективнее, чем стандартный FR-4 (около 0,03 Вт/м·К).
Для экстремальных уровней мощности можно разрабатывать гибридные конструкции, объединяющие высокочастотные ламинаты с металлическим основанием или слоями с утолщённой медью.
3. Контролируемый импеданс и целостность сигнала
Характеристики усилителя мощности зависят от точного контроля импеданса по всему сигнальному тракту — от входного разъёма через цепи согласования до выходного фильтра и антенного фидера. WeiYuanDa выполняет производство с контролируемым импедансом и жёсткими допусками, поддерживая микрополосковые и полосковые конфигурации для всех типов высокочастотных материалов. Минимальная ширина линий и зазоры 3/3 мил (стандарт) или 2/2 мил (продвинутый HDI) позволяют выполнять плотную ВЧ-трассировку без ущерба для точности импеданса.
4. Конструкция переходных отверстий и обратное сверление
В многослойных высокочастотных платах неиспользуемые участки металлизированных сквозных отверстий, выходящие за пределы целевого слоя, действуют как паразитные реактивные элементы, которые ухудшают целостность сигнала и создают нежелательные отражения на более высоких частотах. Обратное сверление удаляет эти участки, сохраняя качество сигнала в многослойных ВЧ-платах. WeiYuanDa предлагает сверление с контролируемой глубиной и обратное сверление в качестве стандартных возможностей для прототипов и серийного производства высокочастотных печатных плат.
Компания WeiYuanDa Industrial Limited совместно с Dongguan MaoChang Printed Circuit Board Limited специализируется на производстве печатных плат уже более 20 лет. Линия по выпуску высокочастотных печатных плат компании оснащена для поддержки проектов вещательного оборудования и ВЧ-усилителей мощности — от быстрых прототипов до крупносерийного производства.
1. Инженерная поддержка и прототипирование
Собственная инженерная команда WeiYuanDa, насчитывающая более 24 инженеров, обеспечивает техническую поддержку и проверку Gerber-файлов в течение 6 часов после получения проектных файлов. Для прототипирования компания предлагает быстрое изготовление со сроком всего от 1 дня, а ответы на RFQ предоставляются в течение 2 часов. Такая скорость особенно ценна для разработчиков вещательного оборудования, которым необходимо быстро итеративно дорабатывать цепи согласования усилителей, топологию фильтров и оптимизацию тепловых решений.
В отличие от многих поставщиков печатных плат, которые изготавливают изделия только по спецификации, WeiYuanDa применяет комплексный подход: от проверки топологии и подтверждения импеданса до финальных испытаний инженерный персонал активно выявляет и устраняет проблемы технологичности до начала производства. Это сокращает количество циклов перепроектирования и гарантирует, что первые прототипы по характеристикам будут максимально близки к результатам моделирования.
2. Сертификация качества и тестирование
Обеспечение качества критически важно для оборудования вещательной инфраструктуры, которое должно надёжно работать в течение длительного времени. WeiYuanDa имеет сертификаты ISO 9001, ISO 14001, ISO 13485, IATF 16949 и UL. Компания также является членом IPC, а её сотрудники имеют сертификаты CIS и CIRS. Каждая высокочастотная плата перед отгрузкой проходит проверку импеданса, контроль электрической целостности и визуальный осмотр.
Чистый высокочастотный ламинат стоит дорого, и не каждый слой в плате вещательного усилителя передаёт ВЧ-сигналы. Во многих платах высокочастотные сигнальные слои сочетаются с цифровыми слоями управления, слоями распределения питания и стандартными заземляющими слоями. Изготовление всех этих слоёв из высококачественного ВЧ-материала привело бы к неоправданным затратам без ощутимого улучшения характеристик.
Гибридный подход WeiYuanDa к стеку слоёв решает эту проблему за счёт использования высокоэффективных материалов, таких как PTFE или ламинаты Rogers, только на критичных ВЧ-слоях, тогда как остальные цифровые и силовые слои выполняются из стандартного FR-4. Такая конструкция обеспечивает требуемые ВЧ-характеристики на критичных для сигнала слоях и при этом существенно снижает общую стоимость платы. Для конструкций вещательных усилителей мощности гибридная конструкция часто является наиболее экономически эффективным способом удовлетворить как технические, так и бюджетные требования.
Инженерная команда WeiYuanDa работает с заказчиками над оптимизацией конфигураций стека слоёв с учётом конкретных целевых частот, уровней мощности и тепловых ограничений. Цель — достичь необходимых характеристик без избыточного завышения требований к материалам; такой баланс требует как знания материалов, так и производственного опыта.
Вопрос: Могут ли высокочастотные печатные платы выдерживать уровни мощности, необходимые для вещательных передатчиков?
Ответ: Да, при условии правильного выбора материалов и толщины меди. Высокочастотные ламинаты, такие как Rogers RO435B и Arlon 85N, выдерживают значительные уровни ВЧ-мощности при использовании медных слоёв соответствующей толщины (обычно 1–2 oz или выше), надлежащего управления тепловыделением и правильного контроля импеданса. Инженерная команда WeiYuanDa оценивает каждую конструкцию усилителя мощности, чтобы убедиться, что конструкция печатной платы поддерживает требуемую допустимую мощность и отвод тепла.
Вопрос: Каков типичный срок изготовления прототипов высокочастотных печатных плат?
Ответ: WeiYuanDa предоставляет услугу быстрого прототипирования со сроком изготовления всего от 1 дня для стандартных конструкций высокочастотных плат. Более сложные многослойные конфигурации с продвинутыми функциями HDI обычно требуют несколько большего времени. Ответы на RFQ предоставляются в течение 2 часов, а инженерная проверка файлов выполняется в течение 6 часов.
Вопрос: Надёжны ли гибридные платы «высокочастотный материал + FR-4» для долгосрочного использования в вещании?
Ответ: Да, гибридные конструкции хорошо отработаны и широко используются в вещательном, телекоммуникационном оборудовании и в усилителях мощности ВЧ. Ключевое значение имеют правильный выбор материалов, контролируемые процессы прессования и подтверждение импеданса. WeiYuanDa имеет обширный опыт проектирования гибридных стеков слоёв, сочетающих FR-4 с материалами Rogers, Taconic и другими высокочастотными материалами, и каждая плата перед отгрузкой проходит полное электрическое тестирование для подтверждения характеристик.
