От 8-слойных прототипов до 20-слойных HDI: полное руководство WeiYuanDa по многослойным печатным платам

По мере того как электронные устройства уменьшаются в размерах, но требуют более высокой вычислительной мощности, более высоких скоростей передачи данных и более сложной функциональности, односторонние и двухсторонние печатные платы достигают своих пределов. Плотные корпуса BGA, высокоскоростные интерфейсы памяти, смешанные архитектуры и многоканальное распределение питания требуют такой плотности трассировки и развязки сигналов, которые способны обеспечить только многослойные структуры печатных плат. Компания WeiYuanDa (WYD), обладающая более чем 20-летним опытом производства многослойных плат и ежемесячным выпуском 4 000 наименований, является надёжным производственным партнёром для мировых OEM-производителей, которым нужны как быстрые прототипы, так и масштабируемое серийное производство сложных многослойных плат.

Это техническое руководство, подготовленное нашей собственной инженерной командой, освещает основы архитектуры многослойных печатных плат, ключевые принципы проектирования стека слоёв, технологические сложности производства, отраслевые примеры применения и полный набор собственных производственных возможностей WYD. Опираясь на двадцатилетний опыт изготовления плат до 40 слоёв, мы объясняем, как точный контроль процессов решает типичные проблемы проектирования для клиентов более чем из 50 стран.

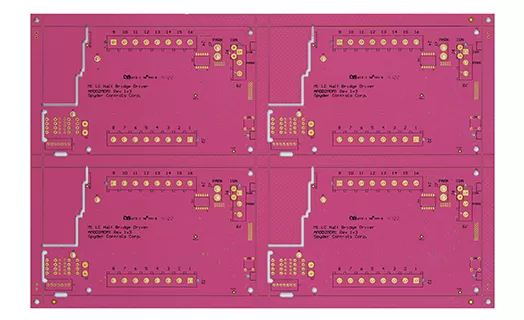

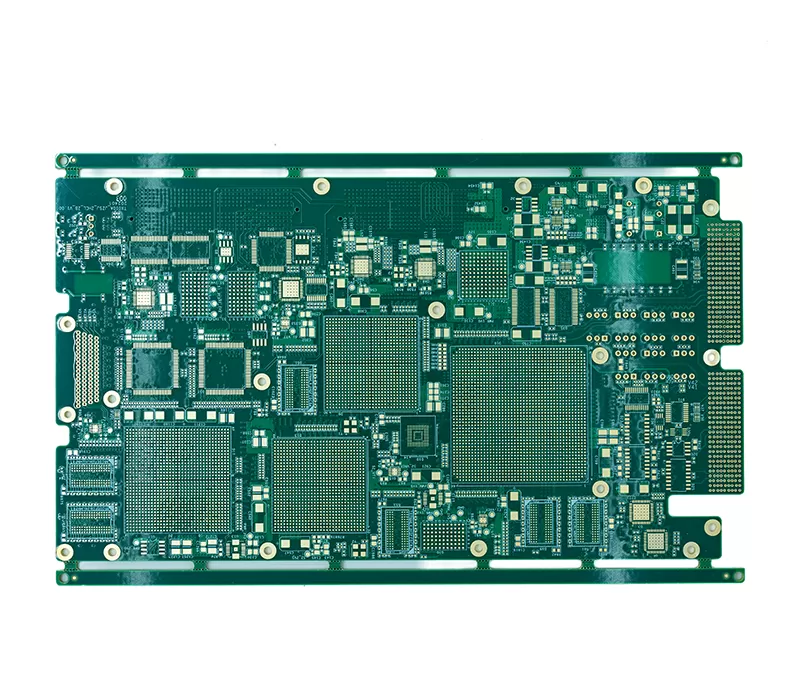

Что отличает многослойную печатную плату от простых монтажных плат

Многослойная печатная плата состоит из трёх или более проводящих медных слоёв, спрессованных вместе с изолирующими материалами — препрегом и ядром, и соединённых между собой через точно изготовленные переходные отверстия. В отличие от простых двухсторонних плат, где вся трассировка конкурирует всего за два медных слоя, в многослойных структурах отдельные слои выделяются под конкретные функции — трассировку сигналов, распределение питания и возврат земли, — что создаёт высокоорганизованную электрическую архитектуру.

Назначение сигнальных, питающих и заземляющих слоёв

Эффективное проектирование многослойной платы начинается с назначения каждому медному слою чёткой роли. Высокоскоростные сигнальные трассы прокладываются рядом со сплошными слоями земли, чтобы обеспечить контролируемые по импедансу пути возвратного тока. Выделенные слои питания распределяют шины напряжения с минимальным импедансом, а внутренние сигнальные слои выполняют второстепенную трассировку, не занимая место на поверхности. Именно такой послойный подход позволяет современным платам размещать тысячи компонентов в компактных форм-факторах.

Типы переходных отверстий и архитектура межсоединений

Три типа переходных отверстий создают электрические соединения между слоями. Сквозные отверстия проходят через весь пакет платы и наиболее просты в изготовлении. Глухие переходные отверстия соединяют внешний слой с одним или несколькими внутренними, не проникая на всю толщину. Скрытые переходные отверстия соединяют только внутренние слои и невидимы с обеих поверхностей платы. В передовых HDI-конструкциях сочетаются все три типа отверстий: в некоторых платах WYD в одном стеке используются сквозные, глухие и микропереходные отверстия для достижения максимальной плотности трассировки в условиях жёстких ограничений по пространству.

Выбор материала и температуры стеклования Tg

Изолирующие слои между медными плоскостями определяют термостойкость, механическую стабильность и электрические характеристики платы. WeiYuanDa поддерживает варианты Tg от TG135 до TG280, что позволяет инженерам подбирать свойства материала под тепловые условия конкретного применения. Материалы с высокой Tg противостоят деформации во время бессвинцовой пайки оплавлением и сохраняют стабильность размеров в рабочем диапазоне температур, что критически важно для автомобильной, телекоммуникационной и промышленной аэрокосмической отраслей.

Принципы проектирования стека слоёв, предотвращающие нарушения целостности сигналов

Плохо спланированный стек слоёв является основной причиной большинства проблем многослойных печатных плат — рассогласования импеданса, перекрёстных помех между соседними слоями, чрезмерного коробления платы и терморасслоения при сборке. Следующие принципы лежат в основе каждого стека, который мы разрабатываем в WYD.

Симметричный стек слоёв для предотвращения коробления

Сбалансированное распределение меди выше и ниже центральной оси платы предотвращает коробление при термоциклировании и пайке оплавлением. Асимметричный стек создаёт неравные силы теплового расширения, которые изгибают плату, что может привести к растрескиванию паяных соединений или повреждению компонентов. Наша инженерная команда всегда проверяет симметрию стека перед прессованием.

Трассировка с контролируемым импедансом

Высокоскоростные цифровые и радиочастотные схемы требуют точного импеданса трасс — обычно 50 Ом для несимметричных линий или 100 Ом для дифференциальных. На импеданс влияют ширина трассы, толщина диэлектрика, толщина меди и значение Dk. WYD поддерживает допуск по импедансу ±10% для стандартных конструкций и ±8% для передовых HDI-плат, что подтверждается тестированием методом TDR (рефлектометрия во временной области) на каждой производственной панели.

Размещение развязывающих конденсаторов и непрерывность слоёв

Непрерывные слои земли и питания обеспечивают низкоимпедансные пути возврата для высокочастотных токов. Разделённые слои или зазоры под высокоскоростными трассами заставляют возвратные токи идти более длинными обходными путями, что вызывает электромагнитное излучение и ухудшение сигнала. Наш процесс DFM-анализа выявляет нарушения целостности слоёв и рекомендует схемы прошивки переходными отверстиями для сохранения непрерывной опорной земли.

Производственный процесс: от травления внутренних слоёв до окончательной проверки

Изготовление многослойных печатных плат включает точную последовательность процессов, каждый из которых вносит переменные, напрямую влияющие на качество платы. Понимание этого технологического процесса помогает инженерам устанавливать реалистичные ожидания по конструкции.

Экспонирование и травление внутренних слоёв

Каждый внутренний медный слой формируется с помощью высокоразрешающего экспонирования и прецизионного травления. WYD достигает минимальной ширины проводников и зазоров 3 мил на стандартных конструкциях и 2 мил на передовых HDI-платах. Автоматизированная оптическая инспекция (AOI) проверяет каждый внутренний слой перед прессованием: раннее обнаружение дефектов предотвращает дорогостоящий брак после того, как плата уже спрессована.

Прессование и сверление

Проверенные методом AOI внутренние слои укладываются вместе с листами препрега и внешней медной фольгой, а затем прессуются под точно контролируемыми температурой и давлением.

После прессования сверлятся сквозные отверстия и контактные площадки переходных отверстий: WYD поддерживает минимальный диаметр сверления 0,15 мм (стандарт) и 0,10 мм (передовые HDI-платы). Для высокоскоростных конструкций обратное сверление удаляет остаточные сегменты переходных отверстий, чтобы устранить отражения сигнала; возможно до 6 циклов обратного сверления на сложных платах.

Осаждение меди, финишное покрытие и обработка внешних слоёв

Просверленные отверстия покрываются медью для создания электрических соединений между слоями. Затем внешние слои экспонируются, травятся и обрабатываются заданным финишным покрытием. WYD поддерживает HASL-LF, ENIG, ENPIG, OSP, иммерсионное олово, иммерсионное серебро и золочение контактных площадок; выбор покрытия зависит от требований к паяемости, присоединению проволочных выводов или износостойкости краевых разъёмов.

Электрическое тестирование и подтверждение надёжности

Каждая готовая плата проходит 100% электрическое тестирование с помощью летающего щупа или тестовой оснастки для проверки целостности цепей и изоляции. Измерения импеданса подтверждают точность геометрии трасс, анализ микрошлифов проверяет качество металлизации и целостность переходных отверстий, а термоударные испытания подтверждают прочность соединения материалов перед отгрузкой.

Ниже приведён полный перечень производственных возможностей WeiYuanDa по многослойным печатным платам:

 Отраслевые применения, в которых многослойные печатные платы определяют производительность систем

Многослойные печатные платы являются структурной основой современных электронных систем. Платы WYD применяются в следующих секторах:

Бытовая электроника и вычислительная техника: смартфоны, ноутбуки, планшеты и материнские платы настольных ПК используют платы с 8–16 слоями для плотного размещения компонентов, высокоскоростных интерфейсов памяти и компактных форм-факторов. Трассировка с контролируемым импедансом и непрерывные слои земли обеспечивают целостность сигналов при скоростях передачи данных в несколько ГГц.

Телекоммуникации и инфраструктура 5G:Оборудование базовых станций, маршрутизаторы, оптические трансиверы и сетевые коммутаторы используют многослойные платы с гибридными стеками FR-4/Rogers для высокочастотной передачи сигналов. Наши возможности обработки смешанных материалов поддерживают приложения как ниже 6 ГГц, так и миллиметрового диапазона.

Медицинские устройства:МРТ-системы, ультразвуковое оборудование, пациентские мониторы и портативные диагностические устройства требуют высокой плотности межсоединений и надёжного качества сигнала. Наша сертификация ISO 13485 гарантирует медицинские стандарты производства для критически важных применений.

Промышленная автоматизация и робототехника:ПЛК-контроллеры, сервоприводы, системы управления питанием и сенсорные модули требуют долговечных плат со стабильными слоями питания и сниженными помехами для надёжной работы в жёстких промышленных условиях.

Аэрокосмическая и оборонная промышленность:Авионика, навигационные системы, радиолокационные модули и оборудование спутниковой связи нуждаются в платах с механической прочностью, термостойкостью и точной трассировкой сигналов. Материалы с высокой Tg и строгие испытания на надёжность обеспечивают критически важную работу в экстремальных условиях.

Шесть уникальных преимуществ сотрудничества, которые WYD предлагает мировым брендам-заказчикам многослойных печатных плат

Многие OEM-производители оценивают поставщиков печатных плат только по цене за единицу, упуская из виду комплексную поддержку, которая снижает проектные риски и сокращает циклы НИОКР. Сквозная операционная система WYD обеспечивает дифференцированную ценность для зарубежных брендов и EMS-партнёров по шести ключевым направлениям:

Готовый склад материалов сокращает сроки изготовления прототипов

Мы храним на складе основные высокочастотные ламинаты и полную серию препрегов FR-4, которые заранее аттестованы для прессования. Настройку стека слоёв можно начинать сразу после DFM-анализа, не дожидаясь закупки материалов.

Локальная техническая поддержка по всему миру устраняет задержки из-за разницы часовых поясов

Наши локальные инженерные группы, расположенные в крупных городах Китая и в Италии, отвечают клиентам из ЕС и США в их рабочие часы, устраняя задержки связи при корректировке конструкции и подтверждении производства.

Комплексная поддержка итераций проектирования для оптимизации прототипов

Наша техническая команда помогает клиентам с корректировкой стека слоёв, калибровкой импеданса и оптимизацией слоёв земли, а также оперативно обновляет производственные планы после каждой редакции Gerber-файлов, чтобы избежать переделок в серийном производстве.

Поэтапный контроль всего процесса для стабильной повторяемости партий

Мы устанавливаем независимые контрольные точки на этапах AOI внутренних слоёв, проверки отверстий, измерения импеданса и анализа микрошлифов. Раннее обнаружение дефектов снижает уровень брака и гарантирует одинаковое качество при повторных заказах.

Единые стандарты качества для мелких партий и массового производства

Наша стандартизированная производственная линия обрабатывает как прототипы из пяти штук, так и тысячи плат для серийного производства по одинаковым технологическим процессам. Клиенты могут наращивать объёмы заказов, не меняя поставщика в середине проекта.

Строгая защита интеллектуальной собственности на всех этапах для конфиденциальных проектных данных

Мы применяем стандартизированное управление файлами, охватывающее хранение Gerber-файлов, записи о стеке слоёв, производство и отгрузку. Вся проприетарная схемотехническая информация полностью защищена на протяжении всего производственного цикла.

Заключение

Технология многослойных печатных плат превратилась из специализированного производственного процесса в стандартную платформу практически для всех сложных электронных систем. Владение проектированием стека слоёв, архитектурой переходных отверстий, контролем импеданса и выбором материалов позволяет инженерам создавать компактные высокопроизводительные изделия, отвечающие требованиям современных приложений.

Нужен ли вам быстрый прототип 8-слойной платы или серийный выпуск 40-слойной HDI-платы, более чем 20-летний опыт WeiYuanDa, комплексные сертификаты и глобальная инфраструктура поддержки делают нас партнёром, на которого можно положиться в части стабильного качества и своевременной поставки.

Часто задаваемые вопросы

В1: Какое максимальное количество слоёв печатной платы может производить WYD? Каковы максимальный размер панели и минимальные характеристики сверления?

О1: WYD имеет более чем 20-летний опыт производства многослойных печатных плат. Наши стандартные многослойные платы поддерживают до 24 слоёв, а высококлассные HDI-платы с высокой плотностью межсоединений достигают максимум 40 слоёв. Максимальный размер обрабатываемой панели составляет 1200 мм × 600 мм. Для стандартных плат минимальный диаметр сверления составляет 0,15 мм, а высококлассные HDI-платы поддерживают микропереходные отверстия диаметром до 0,10 мм, выполняемые лазерным сверлением, что удовлетворяет требованиям высокой плотности трассировки в коммуникациях, промышленной автоматике, медицине, автомобильной электронике и других отраслях.

В2: Какие финишные покрытия вы предлагаете для многослойных печатных плат и как выбрать подходящее?

О2: Мы предлагаем полный спектр отработанных финишных покрытий для всех типов многослойных печатных плат: бессвинцовое горячее лужение (HASL-LF), иммерсионное золочение по химическому никелю (ENIG), иммерсионное золото по химическому никелю и палладию (ENPIG), органическое защитное покрытие OSP, иммерсионное олово, иммерсионное серебро и золочение контактных площадок. Наши технические инженеры бесплатно предоставляют рекомендации по выбору материалов с учётом ваших процессов пайки, требований к присоединению кристаллов и износостойкости краевых разъёмов.

В3: Каков срок изготовления прототипов печатных плат? А срок серийного производства? Как быстро я могу получить коммерческое предложение и DFM-анализ?

О3: Простые многослойные прототипы могут быть изготовлены всего за 1 рабочий день (только для плат с небольшим числом слоёв и стандартными процессами). Официальное коммерческое предложение будет отправлено в течение 2 часов после получения вашего запроса. Как только мы получим ваши Gerber-файлы, наша специализированная инженерная группа завершит DFM-анализ технологичности в течение 6 часов. Сроки серийного производства оцениваются отдельно в зависимости от количества слоёв, сложности стека и специальных технологических требований, а наши специалисты по продажам подтвердят точный график производства.
