Будучи профессиональным производителем многослойных печатных плат в Китае, компания Weiyuanda предлагает решения для многослойных печатных плат (multilayer PCB), изготовленных с использованием четырех или более проводящих слоев меди, соединенных между собой сквозными, глухими и скрытыми переходными отверстиями, что обеспечивает высокую надежность структуры многослойных плат для сложных электронных конструкций.
Такие многослойные печатные платы поддерживают компактную компоновку, передачу высокоскоростных сигналов и превосходную электрическую стабильность, что делает их незаменимыми для современных интеллектуальных высокопроизводительных электронных систем.
Будучи опытным производителем многослойных печатных плат в Китае, Weiyuanda обеспечивает масштабируемое производство и высокоточное проектирование для критически важных, высоконадежных и высокоплотных приложений — с учетом аспектов проектирования / структуры слоев / выбора ламината и снижения стоимости.
Наши возможности по производству многослойных печатных плат основаны на передовых процессах HDI, прецизионном ламинировании, а также строгом контроле импеданса и надежности.
Независимо от того, нужны ли вам стандартные многослойные платы или конструкции HDI с большим количеством слоев, наше оборудование способно удовлетворить самые высокие электрические и механические требования.
| Параметр | Стандарт | HDI расширенный |
| Количество слоев | 24 слоя | 40 слоев |
| Максимальный размер поставки ПП | 950 мм * 600 мм | 1200 мм * 600 мм |
| Tg | TG135, TG150, TG170, TG180 | |
| Толщина платы | 5.0 мм | 6.0 мм |
| Толщина внешней меди | 8 унций | 10 унций |
| Толщина внутренней меди | 6 унций | 8 унций |
| Отношение толщины к диаметру отверстия | 1:12 | 1:15 |
| Поверхностная обработка | HASL-LF, ENIG, ENPIG, OSP, GOLD FINGER, IMMERSION TIN, IMMERSION SILVER | |
| Размер отверстия | 0.15 мм | 0.1 мм |
| Мин. ширина/зазор внешнего слоя | 3 мил | 2 мил |
| Мин. ширина/зазор внутреннего слоя | 3 мил | 2 мил |
| Мин. шаг BGA | 12 мил | 8 мил |
| Импеданс | 10% | 7% |
| Мин. мостик паяльной маски | 5 мил | 3 мил |
| Полуотверстия (PTH) | 20 мил | 8 мил |
| Обратное сверление | 3 раза | 6 раз |
Многослойные печатные платы — это не просто платы, они образуют структурную основу современной электроники. С быстрым развитием умных устройств, высокоскоростной связи и аэрокосмических систем спрос на высокопроизводительные многослойные печатные платы никогда не был таким высоким.
Будучи надежным производителем печатных плат, Weiyuanda предлагает надежные многослойные решения высокой плотности, которые помогают нашим клиентам оставаться впереди — от смартфонов и серверов до спутников и автономных систем. Сочетая передовые производственные возможности с глубокими техническими знаниями, мы превращаем сложные схемотехнические проекты в осязаемые высококачественные продукты.

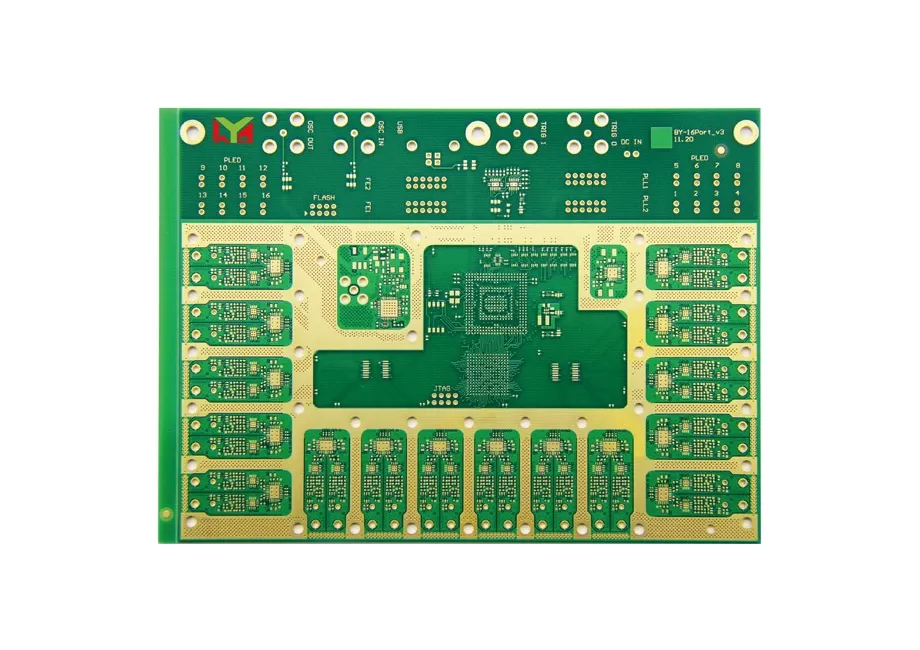

Бытовая электроника: Материнские платы компьютеров, смартфоны и серверы полагаются на их высокую интеграцию — где многослойные печатные платы обеспечивают плотное размещение компонентов, контролируемый импеданс и термическую стабильность в компактных устройствах.
Медицинское оборудование: системы визуализации, диагностические приборы и носимые мониторы здоровья требуют точной и надежной электронной производительности. Многослойные печатные платы обеспечивают компактную компоновку, высокую плотность межсоединений и стабильное качество сигнала, необходимые для современных медицинских устройств.
Автомобильная электроника: передовые системы помощи водителю (ADAS), информационно-развлекательные системы и контроллеры электромобилей требуют надежной целостности сигнала и компактных форм-факторов. Многослойные печатные платы обеспечивают высокоплотную трассировку, надежное распределение питания и контроль электромагнитных помех, что критически важно для безопасности и производительности автомобиля.
Промышленное управление: контроллеры автоматизации, робототехника и системы управления питанием требуют долговечности и высоких электрических характеристик. Многослойные печатные платы позволяют реализовать сложные схемы размещения, обеспечивают стабильные силовые плоскости и снижают помехи сигнала в сложных промышленных условиях.
Авиакосмическая промышленность: Авионика, навигационные системы и связное оборудование должны надежно работать в экстремальных условиях. Многослойные печатные платы обеспечивают механическую прочность, термическую устойчивость и точную маршрутизацию сигналов, необходимые для критически важных аэрокосмических и оборонных применений.

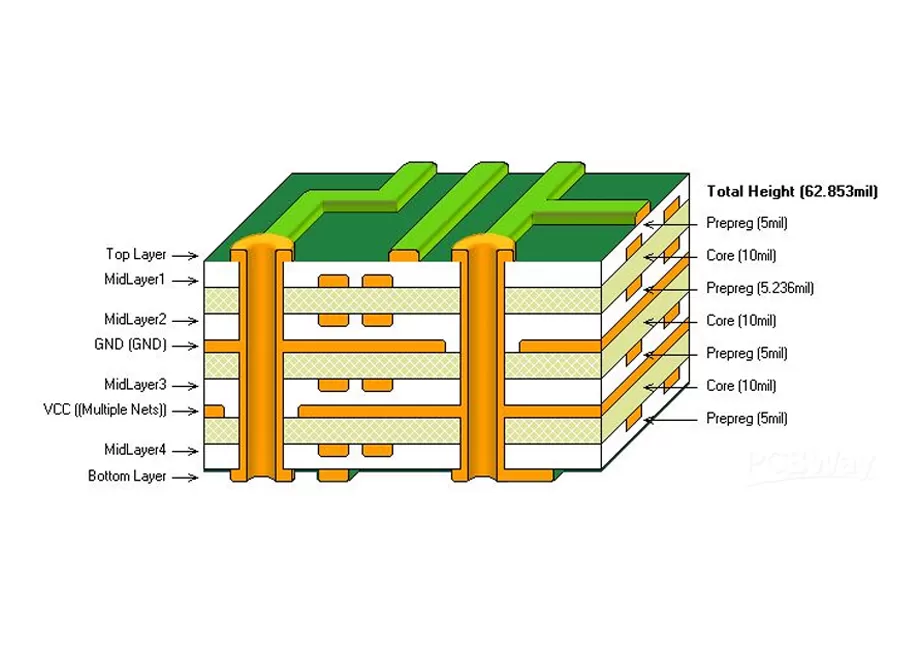

Многослойная печатная плата (multilayer PCB) представляет собой плату, состоящую из трёх и более медных слоёв, спрессованных с изоляционными материалами и соединённых между собой через переходные отверстия (сквозные, глухие, скрытые).
По сравнению с одно- или двусторонними платами многослойные печатные платы предоставляют значительно больше свободы проектирования, позволяя инженерам управлять высокоскоростными сигналами, плотной трассировкой и стабильным распределением питания в компактном форм-факторе.
Высокая плотность
Позволяет разместить большее количество цепей в компактном пространстве.
Улучшенная целостность сигнала
Снижает электромагнитные помехи и перекрестные наводки.
Улучшенная надежность
Многослойная структура обеспечивает надежную целостность.
Гибкость в дизайне
Поддерживает сложную трассировку и размещение компонентов.
Высокая степень интеграции: позволяет реализовать больше функций в ограниченном пространстве.
Целостность сигнала: снижает помехи, повышая эффективность передачи.
Миниатюризация: способствует уменьшению размеров устройств, идеально подходит для портативных продуктов.
Высокая надежность: многослойная конструкция повышает стабильность работы схемы.
Многослойные печатные платы — это не просто платы, а основа сложных электронных конструкций. С быстрым развитием умных устройств и аэрокосмических технологий их значимость будет только расти. Как эксперты в области производства печатных плат, мы гордимся тем, что предлагаем многослойные решения, помогая нашим клиентам получить конкурентное преимущество в высокопроизводительных областях. От смартфонов до спутников — многослойные печатные платы прокладывают путь к более умному будущему.

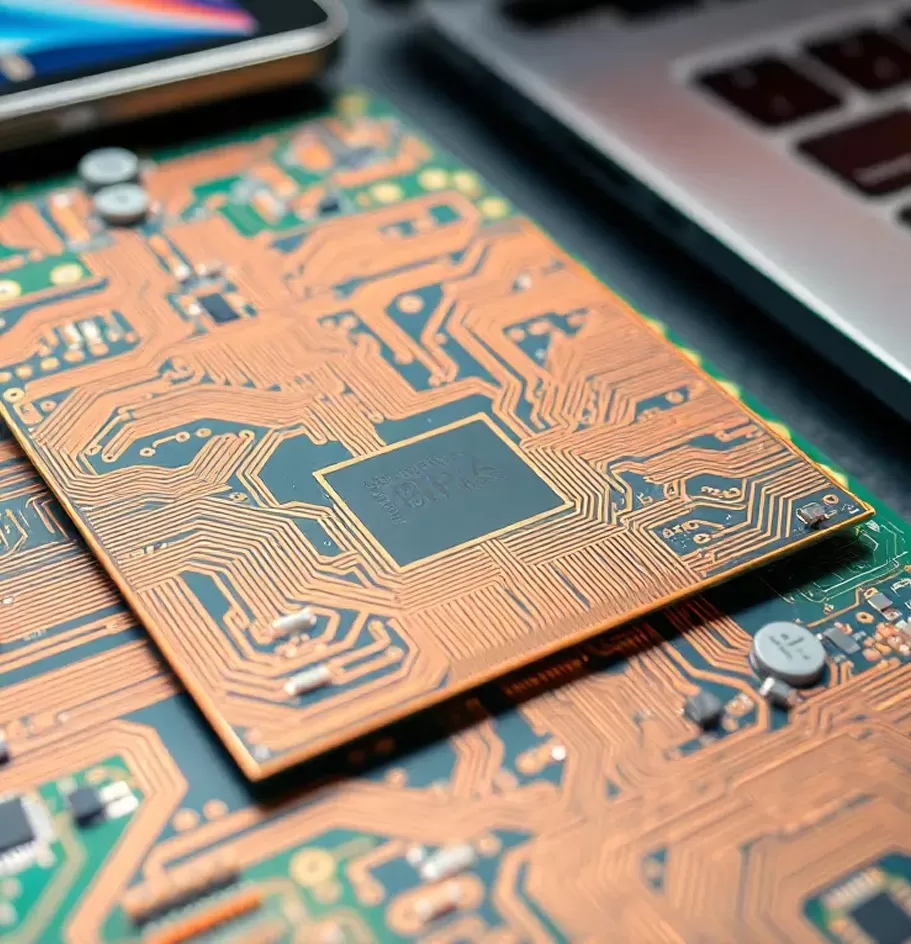

Будучи профессиональным заводом по производству многослойных печатных плат, Weiyuanda предлагает не только изготовление PCB — мы предоставляем полную инженерную и производственную поддержку для сложных многослойных проектов.
Наши сильные стороны включают:
Передовая технология ламинирования и HDI для многослойных печатных плат с большим количеством слоев
Собственный контроль импеданса, обратное сверление и травление тонких линий
Поддержка жестких, многослойных гибких PCB и многослойных гибких структур PCB
Стабильные системы качества для автомобильных, медицинских и аэрокосмических применений
Быстрое прототипирование и масштабируемое серийное производство
От проектирования на ранних стадиях до серийного производства Weiyuanda помогает клиентам снижать риски, сокращать циклы разработки и добиваться стабильной производительности продукции.
