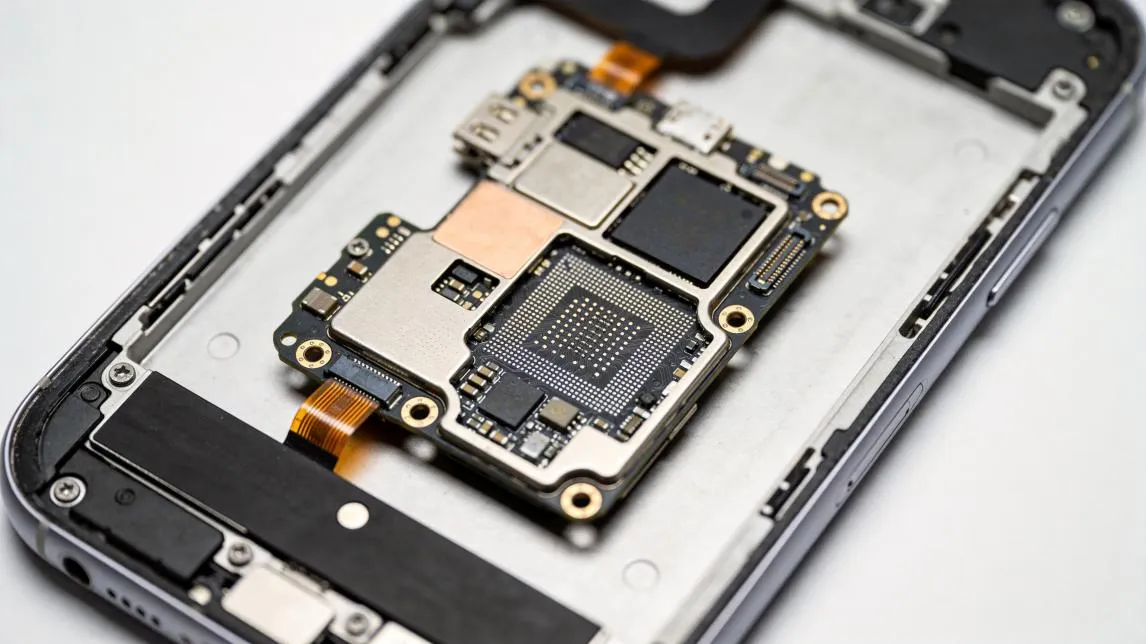

Современные смартфоны постоянно становятся легче и тоньше, одновременно получая расширенные функциональные возможности, включая ИИ-обработку, многокамерные системы, поддержку 5G и увеличенную ёмкость аккумуляторов. Такая повышенная функциональная плотность при уменьшенных габаритах достигается прежде всего благодаря технологии печатных плат высокой плотности межсоединений (HDI). Микроотверстия в HDI-платах обеспечивают более высокую плотность монтажа компонентов в ограниченном пространстве, что является ключевым условием для современной архитектуры тонких устройств.
В этой статье рассматриваются технические принципы технологии HDI и её необходимость в современной электронике. Кроме того, подробно описано, как компания WeiYuanDa PCB (WYD) применяет передовые производственные процессы HDI для создания компактных высокопроизводительных решений для международных OEM-производителей.
Согласно стандарту IPC-2226, печатная плата HDI (High-Density Interconnect) — это плата, отличающаяся значительно более высокой плотностью проводки на единицу площади по сравнению с традиционными печатными платами. К её основным техническим характеристикам, как минимум, относятся некоторые из следующих:
Ширина проводников и зазоры ≤ 100 мкм.
Диаметр готовых микроотверстий < 150 мкм.
Диаметр контактной площадки < 400 мкм.
Плотность контактных площадок превышает 20 площадок на квадратный сантиметр.
Эти особенности — более тонкие проводники, меньшие микроотверстия и уменьшенные зазоры — обеспечивают значительно более высокую плотность схемы при уменьшенных габаритах. В результате данная технология способствует созданию электронных устройств, которые одновременно являются более компактными, лёгкими и производительными.
1. Микроотверстия, полученные лазерным сверлением

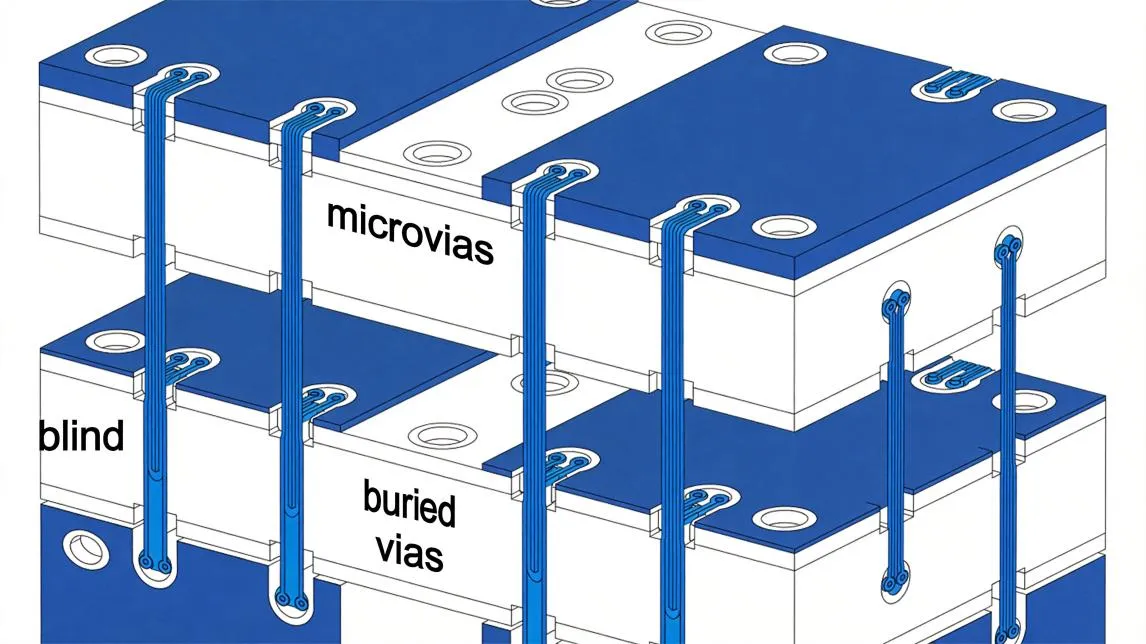

В отличие от традиционных печатных плат, где используется механическое сверление, в HDI применяется лазерное сверление для создания микроотверстий диаметром всего 0,10 мм. Этот метод обеспечивает эффективные межслойные соединения, сводя к минимуму расход полезной площади платы.
2. Процесс последовательного ламинирования
Платы HDI изготавливаются по технологии наращивания слоёв с несколькими циклами ламинирования. Это позволяет создавать сложные структуры межсоединений, такие как 1+N+1, 2+N+2 или 3+N+3 (где N — число базовых слоёв), добавляя слои трассировки без увеличения общих габаритов платы.
3. Тонкие проводники и зазоры

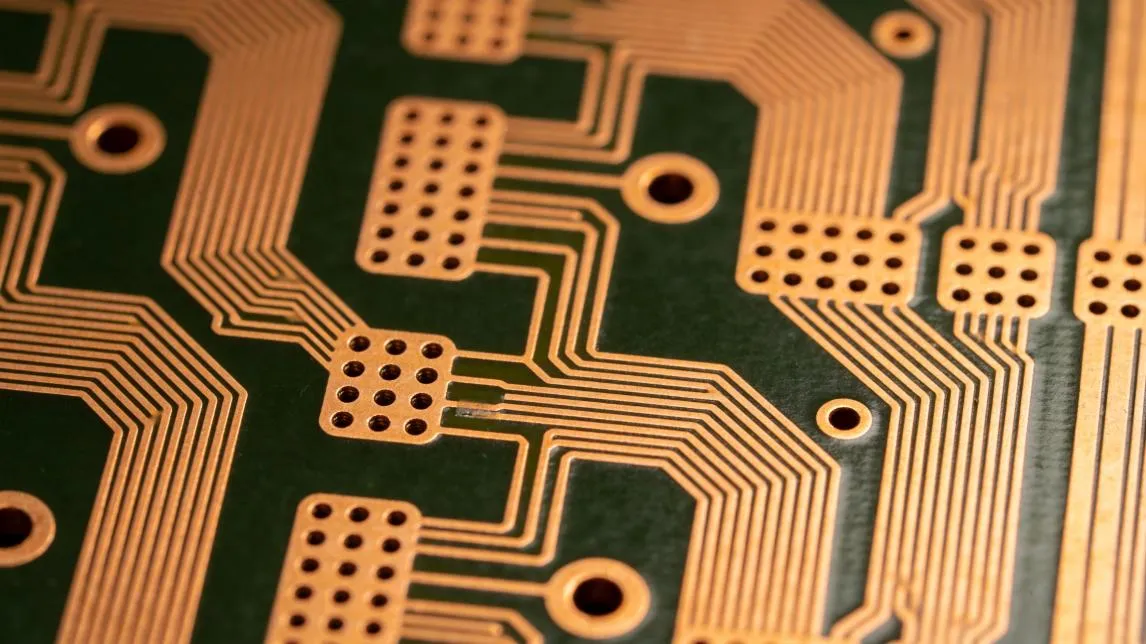

Технология HDI поддерживает ширину проводников и зазоры до 2 мил (0,05 мм) и менее. Такая высокая плотность трассировки необходима для размещения высокоскоростных сигнальных интерфейсов, таких как DDR5, USB 4.0 и PCIe 5.0, в компактных конструкциях.
Технология HDI позволяет уменьшить ширину проводников и зазоры до 2 мил (0,05 мм) или даже меньше. Это даёт разработчикам возможность трассировать больше сигналов на той же площади, что крайне важно для высокоскоростных интерфейсов, таких как DDR5, USB 4.0 и PCIe 5.0.
Хотя смартфоны — наиболее заметная область применения, HDI-платы встречаются повсюду в современной электронике:
Телекоммуникации и центры обработки данных: В таком оборудовании, как базовые станции 5G, высокоскоростные маршрутизаторы, коммутаторы, серверы и оптические модули, HDI-платы необходимы для обеспечения высокоскоростной обработки и передачи данных. Они эффективно работают с высокочастотными сигналами и снижают потери сигнала, удовлетворяя строгим требованиям высокопроизводительных микросхем, таких как FPGA и ASIC, к высокой плотности трассировки и целостности сигналов. Таким образом, они служат фундаментальной инфраструктурой, поддерживающей потоки данных в современных информационных системах.
Автомобильная электроника: Под влиянием развития интеллектуализации и электрификации автомобилей применение HDI-плат в автомобильной электронике становится всё более важным. Эти платы широко используются в радиолокационных модулях для систем помощи водителю (ADAS), информационно-развлекательных системах автомобиля, доменных контроллерах автономного вождения и системах управления аккумуляторными батареями (BMS) для транспортных средств на новых источниках энергии. Кроме того, такие применения предъявляют жёсткие требования к надёжности и устойчивости плат к воздействию окружающей среды (например, к высокой температуре и вибрации).
Медицинская электроника: Высококлассные медицинские диагностические и мониторинговые устройства используют HDI-платы для высокоточного сбора и обработки слабых физиологических сигналов. Поэтому высокая надёжность этих плат напрямую влияет на общую производительность оборудования и безопасность пациентов. По мере того как устройства становятся всё более интеллектуальными и подключёнными, спрос на HDI продолжает расти во всех отраслях, где требуется высокая производительность в компактном исполнении.
WeiYuanDa PCB (WYD) — специализированный производитель HDI-плат в Китае с подтверждённым опытом поставок сложных плат высокой номенклатуры и малых объёмов для глобальных OEM-производителей. Ключевые производственные возможности включают:
Быстрое выполнение заказов
WYD специализируется на быстром прототипировании HDI-плат, что обеспечивается выделенной инженерной командой, доступной 24/7, с гарантированным временем ответа в течение 24 часов. Для срочных заказов однослойные платы могут быть поставлены в течение 24 часов.
Присутствие в Европе
Для эффективного обслуживания европейского рынка WYD имеет филиал в Модене, Италия (WYD SRL). Он предоставляет локальную техническую поддержку, координацию продаж и обслуживание клиентов, обеспечивая эффективную коммуникацию и оптимизированное время реагирования для европейских клиентов.
Возможности HDI, сертифицированные UL
Производство HDI-плат компании WYD сертифицировано Underwriters Laboratories (UL), что гарантирует соответствие международным стандартам безопасности и производительности. Кроме того, компания имеет соответствующие сертификаты для медицинского оборудования, что делает её надёжным партнёром для применения в здравоохранении.
Экспертиза в области широкой номенклатуры и малых объёмов
В отличие от предприятий массового производства, WYD специализируется на изготовлении сложных, высокотехнологичных плат малыми партиями, с минимальным объёмом заказа (MOQ) от одной штуки. Такая возможность отлично подходит для центров НИОКР, лабораторий и компаний, разрабатывающих инновационную продукцию.
Вопрос 1: Насколько быстро WYD может поставить прототипы HDI-плат?
Ответ: Для стандартных прототипов HDI типичный срок поставки составляет 7–10 рабочих дней после подтверждения EQ / TQ / Working Gerber. Срочные заказы могут быть выполнены быстрее. Наша инженерная команда доступна 24/7 для поддержки быстрой разработки проектов.
Вопрос 2: Предоставляет ли WYD поддержку при проектировании HDI-плат?
Ответ: Да. WYD предлагает услуги по анализу DFM (Design for Manufacturability — технологичность конструкции). Наша инженерная команда может проверить ваши файлы проекта HDI и предоставить рекомендации по оптимизации, чтобы обеспечить технологичность и надёжность до начала производства.
Когда вы в следующий раз возьмёте в руки тонкий смартфон или воспользуетесь компактным носимым устройством, вспомните, что внутри находится HDI-плата — чудо современной электронной инженерии, которое делает миниатюризацию возможной. Благодаря лазерному сверлению микроотверстий, последовательному ламинированию и тонкой трассировке технология HDI позволяет реализовать больше функций в меньшем пространстве.
WeiYuanDa PCB сочетает передовые производственные возможности HDI с быстрым выполнением заказов, сертификацией UL и специализированной поддержкой для клиентов по всему миру. Разрабатываете ли вы смартфоны следующего поколения, ИИ-устройства или медицинское оборудование — WYD обладает экспертизой и мощностями, чтобы воплотить вашу идею в жизнь.
Готовы изучить решения в области HDI-печатных плат?
Посетите www.wyd-pcb.com или свяжитесь с нашей командой, чтобы получить расчёт стоимости уже сегодня.
