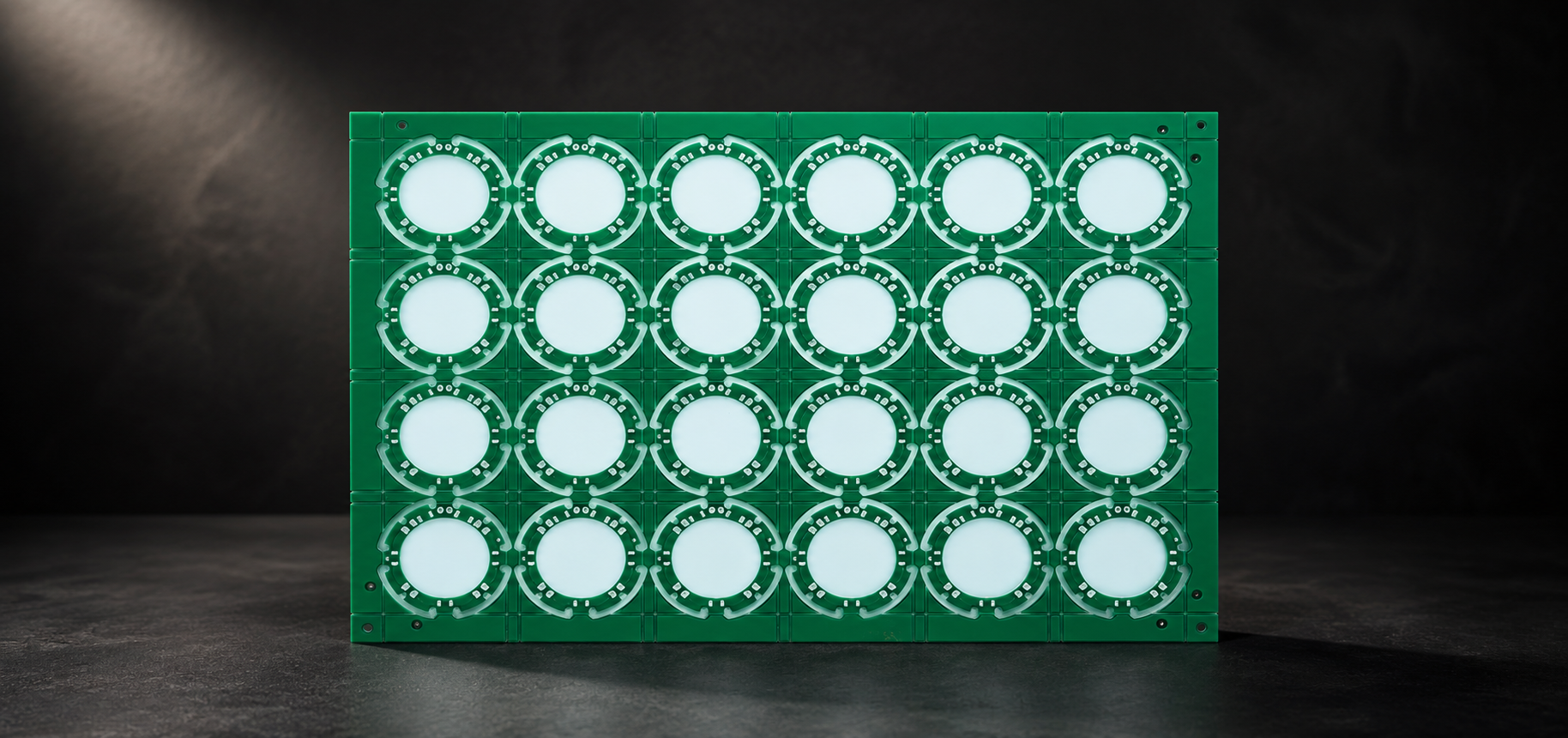

Руководство производителя односторонних печатных плат: когда выбирать однослойную печатную плату

Односторонние платы остаются широко используемыми, поскольку не каждому изделию выгодно добавление дополнительных слоёв. Простая схема, построенная на хорошо спроектированной однослойной плате, может быть проще в контроле, дешевле в изготовлении и отличаться высокой повторяемостью при серийном производстве.

Это руководство по выбору поставщика объясняет, когда следует выбирать однослойную конструкцию, когда переходить на двустороннюю или многослойную плату и какая информация нужна производителю односторонних печатных плат для точного расчёта стоимости.

Что такое односторонняя печатная плата?

Односторонняя печатная плата использует один медный проводящий слой на одной стороне изолирующего основания, при этом монтаж компонентов и межсоединения организованы в соответствии с однослойной структурой трассировки.

Выводные компоненты часто монтируются на стороне, противоположной медному слою, и припаиваются через просверленные отверстия, а поверхностно-монтируемые компоненты могут устанавливаться непосредственно на стороне с медью. Перемычки, резисторы нулевого сопротивления, проволочные вставки или выводы компонентов могут обходить неизбежные пересечения.

К распространённым материалам основания относятся FR-4, CEM-1, CEM-3, бумажно-фенольные марки и материалы с металлическим сердечником в зависимости от электрических, тепловых, механических требований, требований по горючести и стоимости.

Когда однослойная печатная плата является лучшим выбором

Однослойная конструкция наиболее эффективна, когда схема достаточно проста, чтобы её можно было трассировать без чрезмерного количества перемычек, рабочая частота умеренная, а плотность компонентов не требует внутренних слоёв или сложных межсоединений.

Типичные области применения включают модули светодиодного освещения, небольшие источники питания, релейные платы, платы управления бытовой техникой, зарядные устройства, интерфейсы датчиков, игрушки, пульты дистанционного управления, платы индикации, простые системы автомобильного освещения и промышленные узлы.

Страница WYD по однослойным печатным платам предоставляет прямой путь для обсуждения материалов, размеров, меди, финишного покрытия, количества прототипов и производственных требований спроизводителем односторонних печатных плат.

Когда следует переходить на двустороннюю или многослойную печатную плату

Плата с большим числом слоёв становится более практичной, когда заторы при трассировке, пути возврата сигнала, контроль электромагнитных помех, распределение питания, плотность разъёмов или механический размер не могут быть корректно решены на одном медном слое.

Если однослойная компоновка требует множества проволочных перемычек, длинных контуров, узких силовых дорожек или неудобного размещения компонентов, двусторонняя плата может снизить трудоёмкость сборки и электрический риск, даже если цена голой платы выше. Многослойная конструкция обычно предпочтительна для плотных цифровых систем, контролируемого импеданса, высокоскоростных интерфейсов, разводки от BGA-корпусов и сложных структур питания и земли.

Правильное решение должно учитывать общую стоимость собранного изделия, риск для качества, время тестирования, размер корпуса и выход годных изделий, а не только цену печатной платы за единицу.

Как выбор материала влияет на одностороннюю плату

Материал основания определяет электрическую изоляцию, теплостойкость, механическую жёсткость, поведение при сверлении или штамповке, горючесть, влагостойкость, стабильность размеров и стоимость.

FR-4 широко используется, когда требуются более высокие механические и тепловые характеристики. CEM-3 может быть привлекательным для отдельных одно- и двусторонних применений, поскольку определённые марки обеспечивают хорошую технологичность и электрические характеристики. Ламинаты на бумажной основе могут рассматриваться для очень чувствительных к стоимости потребительских изделий, если требования к изделию это допускают.

При высокой плотности тепловыделения обычного ламината может быть недостаточно.алюминиевая печатная платаможет обеспечить более прямой тепловой путь для светодиодов и силовых компонентов, но требует отдельной тепловой и механической проверки.

Правила проектирования, повышающие технологичность односторонних печатных плат

Технологичная однослойная конструкция использует простую трассировку, достаточную ширину проводников и зазоры, понятную ориентацию компонентов, надёжные контактные площадки и стратегию панелизации, соответствующую ожидаемому объёму.

Делайте сильноточные пути короткими и широкими, разделяйте высоковольтные области, избегайте ненужных острых углов и размещайте разъёмы и тяжёлые компоненты там, где механическая нагрузка может быть воспринята. Подтвердите окончательные размеры отверстий после покрытия, диаметры выводов, метод пайки, направление установки компонентов и будет ли сборка использовать пайку волной, селективную пайку, ручную пайку или оплавление SMT.

Для штампованных плат из CEM или материалов на бумажной основе допуски на отверстия и контур могут отличаться от фрезерованных FR-4. Для V-образного скрайбирования, фрезерования или штамповочных отверстий метод панелизации и отделения плат должен быть определён до запуска.

Что следует уточнить у поставщиков односторонних печатных плат перед заказом

Надёжный поставщик должен подтвердить доступность материалов, допуски по меди и толщине, минимальную геометрию, метод сверления или штамповки, финишное покрытие, паяльную маску, маркировку, панелизацию, электрический тест, контроль и срок поставки.

Запросите DFM-проверку для любой конструкции с большим током, высоким напряжением, необычным контуром, тяжёлыми компонентами, жёсткими допусками или нестандартным ламинатом.Возможности WYD PCBинформация может помочь отделам закупок понять доступные производственные и контрольные ресурсы.

Для повторного производства согласуйте марку материала или одобренные эквиваленты, контролируемые характеристики, правила уведомления об изменениях, золотой образец, данные испытаний, упаковку, срок хранения и прослеживаемость.

Чек-лист RFQ для проекта односторонней печатной платы

Полный пакет данных сокращает время на уточнения и предотвращает превращение дешёвой платы в дорогостоящую проблему при сборке.

· Gerber или ODB++, данные сверления, чертёж платы и список соединений, если имеются.

· Марка материала, готовая толщина, толщина меди и требования по горючести.

· Минимальная ширина проводников и зазоры, допуски на отверстия и специальные пазы или вырезы.

· Финишное покрытие, паяльная маска, маркировка, углеродная краска, снимаемая маска или другие специальные процессы.

· Размер панели, способ отделения, реперные знаки, технологические отверстия и направление сборки.

· Количество прототипов, прогнозируемый объём, целевой срок поставки и требования к упаковке.

· Электрический тест, отчёт по размерам, первый образец, сертификат или требования по прослеживаемости.

Часто задаваемые вопросы

В чём разница между односторонней и однослойной печатной платой?

Эти термины обычно используются для одной и той же конструкции: один проводящий медный слой на основании.

Используются ли односторонние печатные платы только для некачественных изделий?

Нет. Это обоснованный инженерный выбор для простых функций, и они могут обеспечивать отличную надёжность, если конструкция, материал, процесс и сборка выбраны правильно.

Можно ли использовать поверхностно-монтируемые компоненты на односторонней печатной плате?

Да. SMT-компоненты можно размещать на стороне с медью, также распространены смешанные сборки из SMT и выводных компонентов.

Когда двусторонняя печатная плата экономически выгоднее в целом?

Когда однослойная конструкция требует множества перемычек, дополнительных трудозатрат на сборку, большей площади платы или компромиссов в токовых путях и характеристиках ЭМС, двусторонняя плата может снизить общую стоимость.

Что следует сравнивать у поставщиков однослойных печатных плат?

Сравнивайте контроль материалов, готовые допуски, технологические возможности, электрический тест, контроль, управление изменениями, срок поставки, коммуникацию и поддержку при переносе от прототипа к серийному производству.

Может ли односторонняя печатная плата использовать материал CEM-3 или алюминий?

Да. Основание может быть выбрано в соответствии с требованиями по стоимости, тепловым, электрическим, механическим характеристикам, горючести и технологичности.
