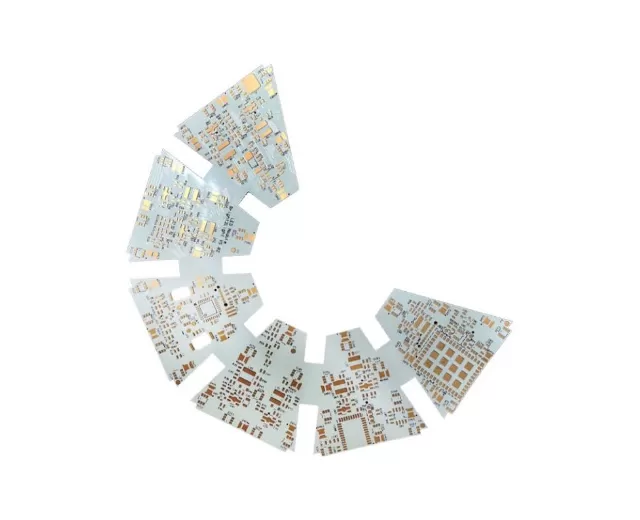

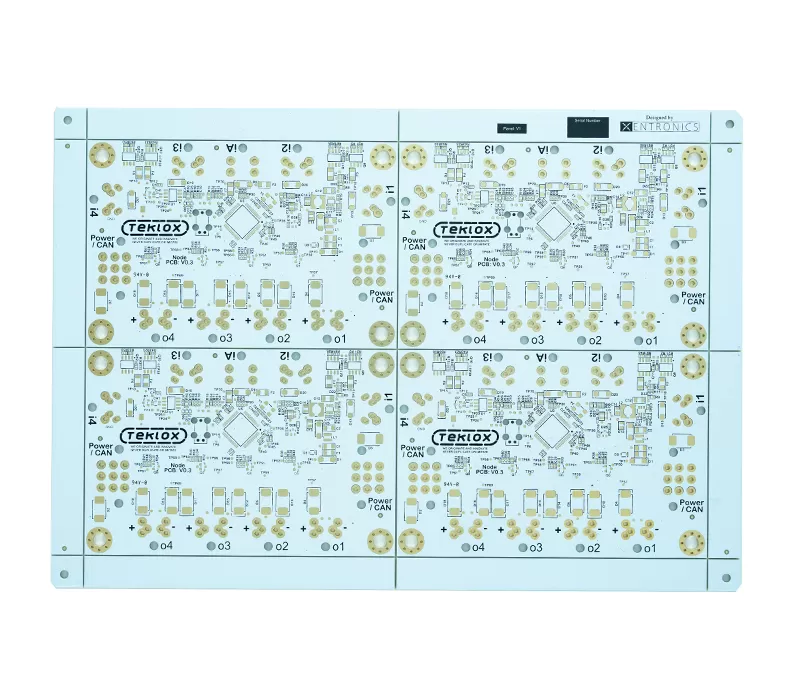

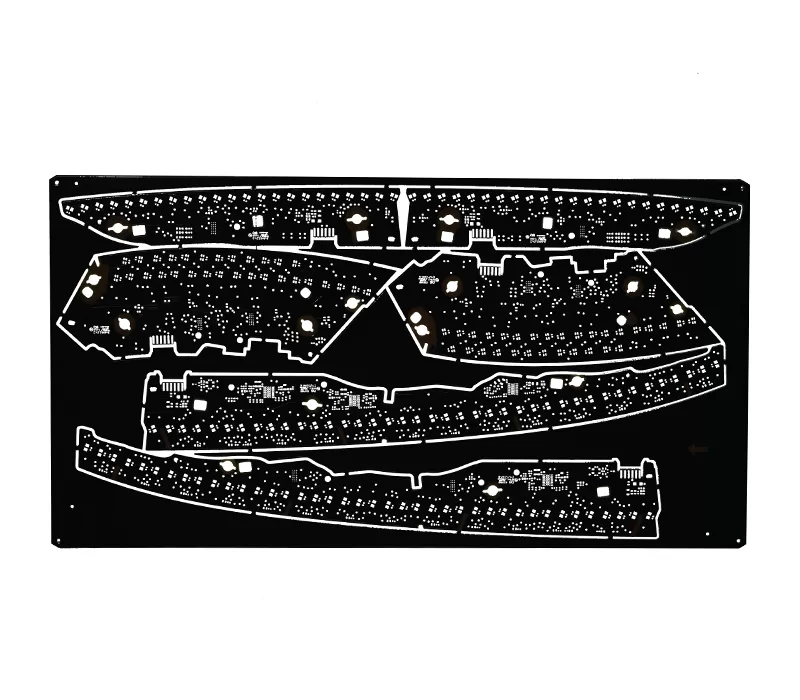

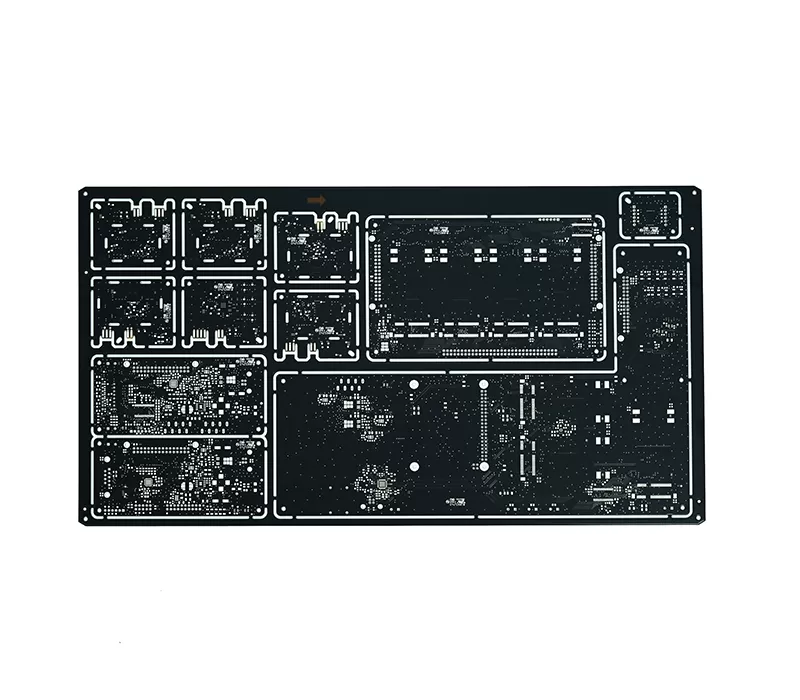

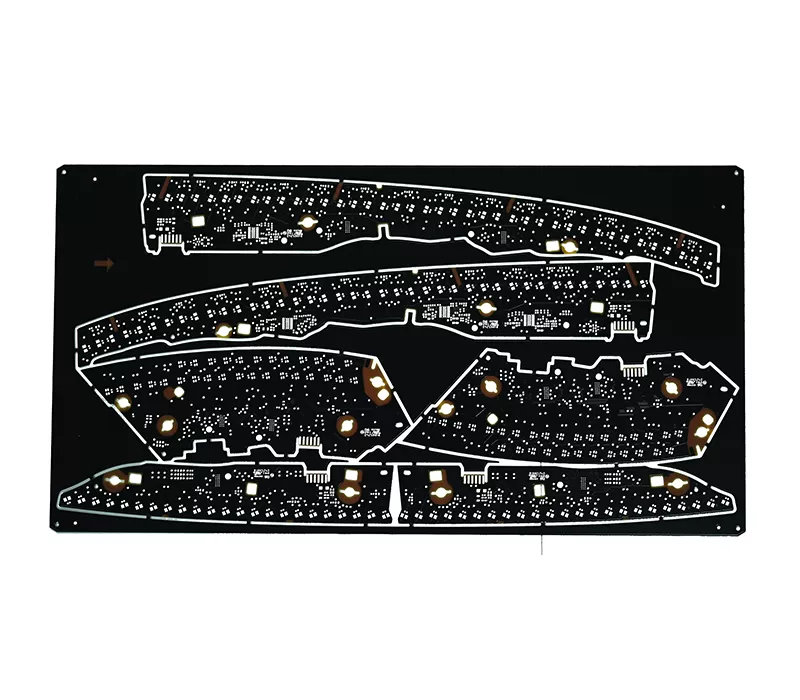

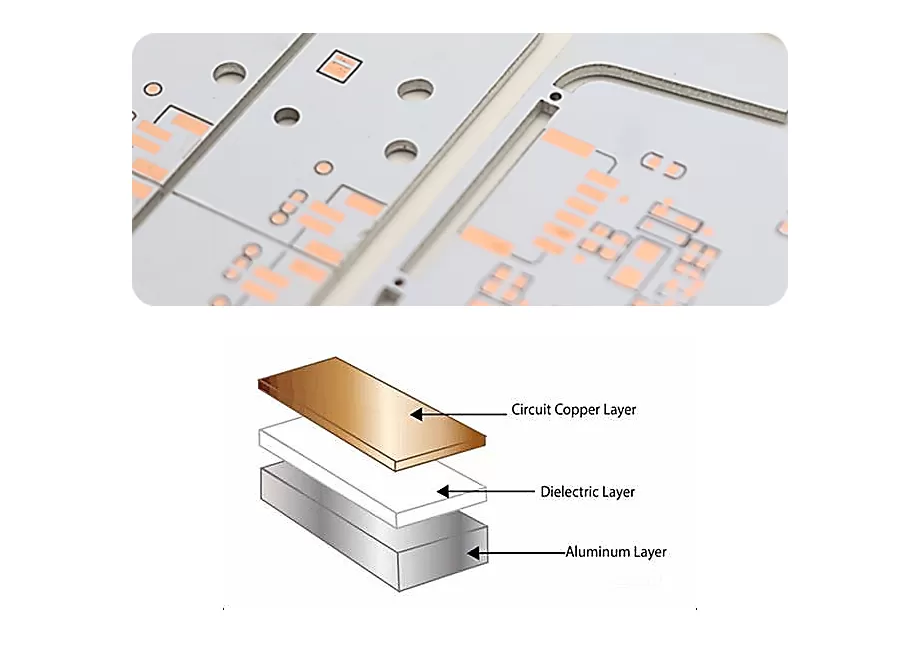

Также известная как MCPCB (металлическая печатная плата), алюминиевая печатная плата состоит из медного токопроводящего слоя, термодиэлектрического слоя и алюминиевого основания. Обладая отличным теплоотведением и превосходной механической стабильностью, алюминиевые печатные платы широко применяются в высокопроизводительных устройствах, таких как светодиодное освещение, автомобильная электроника и силовые модули.
В качестве основы обычно используются алюминий марок 6061, 5052 и 1060, а также могут выбираться дополнительные подложки, такие как медь, нержавеющая сталь, железо и кремниевая сталь, для удовлетворения конкретных тепловых и структурных требований. Являясь опытным производителем алюминиевых печатных плат в Китае, WeiYuanDa PCB предлагает индивидуальные решения по алюминиевым печатным платам, обеспечивающие надежность, долговечность и экономическую эффективность для мировых OEM-производителей.
| Параметр | Стандарт | Расширенный HDI |
| Количество слоев | 4 | 6 |
| Макс. размер платы | 400mm*500mm | 1000mm*500mm |
| Теплопроводность | 4kw | 7kw |
| Толщина платы | 5mm | 6mm |
| Внешний слой меди | 3OZ | 4OZ |
| Внутренний слой меди | 1OZ | 2OZ |
| Соотношение сторон | 10:01 | 12:01 |
| Обработка поверхности | OSP/ENIG | |
| Мин. размер отверстий | 1.0mm | 0.8mm |

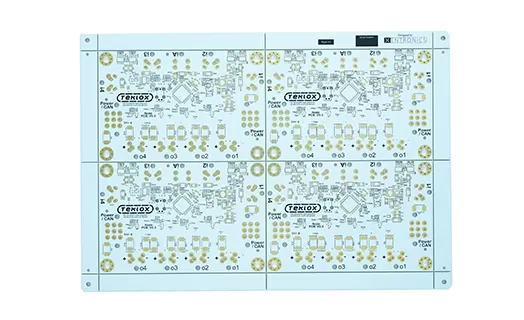

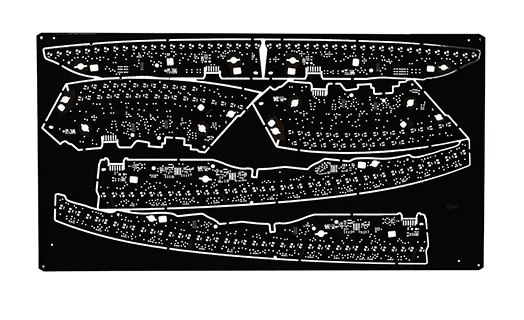

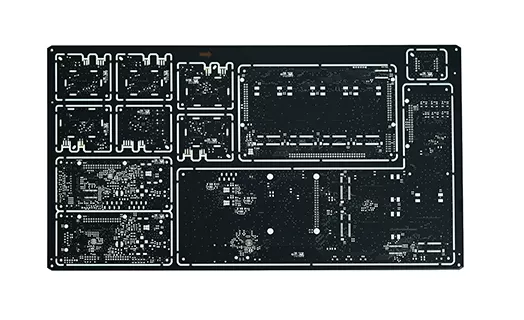

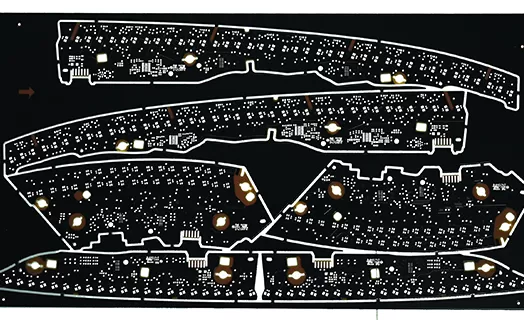

Благодаря отличному теплоотводу и механической прочности, алюминиевые печатные платы широко используются в отраслях, требующих высокой производительности и надежности:
Светодиодное освещение
Увеличивает срок службы автомобильных фар, коммерческих систем освещения и светодиодов высокой яркости за счет обеспечения стабильного терморегулирования.
Силовая электроника
Повышает эффективность выпрямителей, инверторов и импульсных источников питания за счет усовершенствованного отвода тепла.
Автомобильные системы
Обеспечивает надежную работу модулей зажигания, контроллеров двигателей и блоков распределения питания с использованием прочных алюминиевых печатных плат.
Бытовая электроника
Обеспечивает стабильную работу в блоках питания компьютеров, жестких дисках и других компактных устройствах, требующих эффективного охлаждения.
Телекоммуникационное оборудование
Обеспечивает стабильность сигнала за счет охлаждения высокочастотных усилителей и передающих цепей с помощью прочных алюминиевых печатных плат.
Однослойная алюминиевая печатная плата:
Процесс включает подготовку материала, ламинирование, создание схемы, сверление, нанесение паяльной маски, трафаретную печать, обработку поверхности, вырубку и разделение плат, тестирование, финальный контроль, упаковку и отгрузку.
Двухслойная алюминиевая печатная плата:
В дополнение к вышеуказанным этапам, двухслойные печатные платы с алюминиевым сердечником включают металлизацию после сверления для создания надежных межслойных соединений. Это обеспечивает стабильную работу в более сложных электронных применениях.
Многослойная алюминиевая печатная плата:
Для сложных алюминиевых печатных плат процесс включает обработку внутренних слоев, первичное ламинирование, вторичное ламинирование, сверление, гальванизацию и формирование внешнего контура. Завершающие этапы включают нанесение паяльной маски, трафаретную печать, обработку поверхности, штамповку и разделение плат, тестирование, осмотр и упаковку.
Сочетая точное машиностроение и передовые материалы, WeiYuanDa PCB производит высококачественные алюминиевые печатные платы для таких отраслей, как светодиодное освещение, силовая электроника и автомобильные системы.
Будучи опытным производителем алюминиевых печатных плат в Китае, WeiYuanDa PCB следует строгим, стандартизированным процессам для обеспечения надежности, долговечности и стабильной производительности для различных типов продукции.
Эффективное рассеивание тепла: Алюминиевые печатные платы обеспечивают отличную теплопроводность, быстро рассеивая тепло, чтобы продлить срок службы компонентов и обеспечить стабильную работу.
Высокая прочность: Благодаря присущей алюминию прочности алюминиевые печатные платы с алюминиевым сердечником устойчивы к износу и механическим нагрузкам как в процессе производства, так и в конечном использовании.
Легкий дизайн: Сочетая малый вес с высокой структурной целостностью, алюминиевые печатные платы идеально подходят для мобильных устройств и компактных электронных систем.
Экологичность: Нетоксичные, пригодные для вторичной переработки и соответствующие стандартам RoHS, алюминиевые печатные платы поддерживают цели энергоэффективности и устойчивого развития.
Экономичность: Устраняя необходимость в дополнительных радиаторах, алюминиевые печатные платы упрощают сборку и снижают общие производственные затраты.
Эти уникальные преимущества делают алюминиевые печатные платы от WeiYuanDa PCB надежным и экономически эффективным выбором для проектов, ориентированных на производительность, в областях светодиодов, автомобильной электроники и силовой электроники.

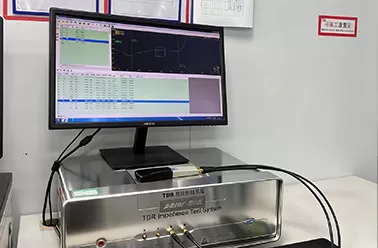

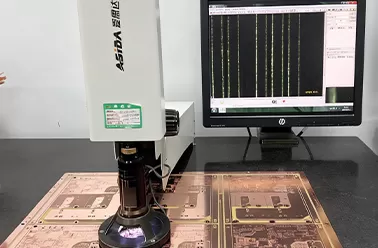

В WEIYUANDA PCB обеспечение качества является основой нашего производства. Мы используем передовое испытательное и инспекционное оборудование, включая AOI (автоматическую оптическую инспекцию), рентгеновский контроль, термоударные камеры, измерители импеданса и системы летающих пробников, чтобы гарантировать точность, надежность и стабильность каждой алюминиевой печатной платы, которую мы поставляем.
Будучи профессиональным производителем алюминиевых печатных плат в Китае, мы сочетаем современное оборудование со строгим контролем процессов, чтобы соответствовать мировым стандартам. Наша способность обеспечивать быстрое прототипирование алюминиевых печатных плат, стабильное массовое производство и индивидуальные решения делает нас надежным поставщиком и экспортером алюминиевых печатных плат для таких отраслей, как светодиодное освещение, автомобильная электроника и силовые системы.
Сотрудничайте с WEIYUANDA PCB уже сегодня и получите надежного производителя алюминиевых печатных плат, стремящегося к производительности, точности и долгосрочной ценности.
Все еще не знаете, как выбрать алюминиевую плату для печатной платы?
Если вы укажете размер платы, пиковую мощность (Вт), целевой ΔT, вес меди и тип монтажа, WEIYUANDA PCB сможет подобрать диэлектрик и рекомендовать точную толщину алюминия + структуру слоёв. Поэтому не стесняйтесь свяжитесь с нами сейчас!
От WEIYUANDA PCB: как ваш производитель и поставщик алюминиевых печатных плат в Китае, мы можем изготовить прототипы с различной толщиной сердечника (0,8/1,0/1,2/1,6/2,0/3,0 мм) и вариантами диэлектриков для проверки тепловых и механических характеристик до запуска серийного производства.
Каковы преимущества использования алюминиевых печатных плат по сравнению с традиционными печатными платами FR4?
Если ваш проект связан с высокомощными, высокотепловыми приложениями (как, например, светодиодное освещение, преобразователи мощности, автомобильная электроника или телекоммуникационные системы), алюминиевые печатные платы (Aluminum PCB) — лучший выбор по сравнению с FR4. Они обеспечивают более длительный срок службы, лучшую термостабильность и снижение общей стоимости системы. Чтобы узнать подробности, нажмите для сравнения Aluminium PCB vs FR4 PCB
Что на самом деле делает толщина алюминиевого сердечника?
Тепловой путь: Более толстый алюминий распространяет тепло в боковом направлении, но диэлектрический слой (а не алюминий) доминирует в тепловом сопротивлении переход-основание.
Жесткость/плоскостность: Жесткость на изгиб масштабируется ~ как толщина в кубе. Более толстые сердечники остаются более плоскими на больших панелях или тяжелых деталях.
Вес & стоимость: Больше металла = тяжелее (доставка/монтаж) и немного выше стоимость обработки.
Сборка: Очень толстые сердечники (≥3,0 мм) требуют более крупных панельных выступов/более сильной депанелизации; маленькие печатные платы может быть сложнее отделить.
Каковы типичные варианты (эмпирическое правило) толщины алюминиевой печатной платы?
0.8–1.0 мм: Тесные пространства, ручные/портативные устройства, легкие компоненты, умеренное тепло.
1.5–1.6 мм (наиболее распространенные): Светодиодные модули, обычные силовые платы — хорошая жесткость + приемлемый вес.
2.0 мм: Более высокая плотность мощности, большие платы, автомобильная/промышленная вибрация.
3.0 мм и более: Большие тепловые нагрузки или крупные панели, требующие жесткости; проверьте ограничения по механической обработке/разделению плат.
Как выбрать в зависимости от применения?
Светодиодное освещение (модули COB/COG): 1.0–1.6 мм алюминий, диэлектрик 75–100 мкм при 1–3 Вт/м·К. Нажмите для Печатной платы для светодиодных светильников
Источники питания / драйверы двигателей: 1.6–2.0 мм алюминий, более толстая медь (2 унции) при необходимости. Нажмите для Печатной платы источника питания
Автомобильная/промышленная, высокая вибрация: 2.0 мм (или 3.0 мм для больших/тяжелых сборок). Нажмите дляАвтомобильной печатной платы
Какие финишные покрытия совместимы с алюминиевыми печатными платами?
Популярные виды финишных покрытий для алюминиевых печатных плат включают OSP, ENIG и HASL. Однако из-за уникальных свойств алюминия некоторые виды финишных покрытий могут быть непригодны, поэтому важно проконсультироваться с поставщиком алюминиевых печатных плат для получения рекомендаций.
