Свяжитесь с WeiYuanDa прямо сейчас!
Высокочастотные печатные платы, обычно работающие в диапазоне от 500 МГц до 10 ГГц, являются основой технологий следующего поколения, таких как связь 5G, устройства Интернета вещей, радиолокационные системы и автономные транспортные средства. В отличие от стандартных плат, эти высокочастотные печатные платы требуют использования современных материалов с низкой диэлектрической проницаемостью (Dk) и низким коэффициентом потерь (Df) — таких как Rogers RO4350B и композиты на основе ПТФЭ — для обеспечения целостности сигнала и минимальных потерь при передаче.

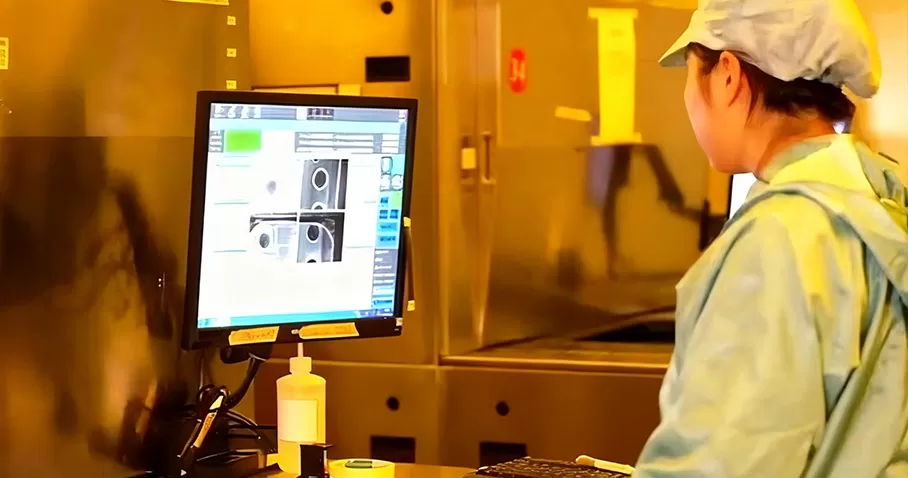

Будучи специализированной компанией по производству высокочастотных печатных плат, WeiYuanDa выделяется собственным инженерным отделом, большим складским запасом материалов и строгими возможностями RF-тестирования. Нужны ли вам высококачественные прототипы печатных плат или серийное производство от надежной фабрики высокочастотных печатных плат в Китае, мы обеспечиваем точное изготовление с быстрыми сроками выполнения и конкурентоспособными ценами.
| Параметр | Стандарт | Расширенный HDI |
| Количество слоев | 8 слоев (FR-4+Rogers) | 12 слоев (Rogers) |
| Макс. размер поставки ПП | 300мм*450мм | 400мм*500мм |
| Tg | 280 | |
| Толщина платы | 1,6 мм | 2,4 мм |
| Внешняя медь основы | 1 унция | 2 унции |
| Внутренняя медь основы | 1 унция | 2 унции |
| Соотношение сторон | 12:01 | 15:01 |
| Обработка поверхности | HASL-LF, ENIG, ENPIG, OSP, GOLD FINGER, IMMERSION TIN, IMMERSION SILVER | |
| Размер сверлильного отверстия | 0,2 мм | 0,15 мм |
| Мин. ширина/зазор дорожки (внеш.) | 3 мил | 2 мил |
| Мин. ширина/зазор дорожки (внутр.) | 3 мил | 2 мил |
| Мин. мостик маски | 5 мил | 3 мил |
| Половина отверстий | 20 мил | 8 мил |
Выбор правильных диэлектрических материалов имеет решающее значение при проектировании высокочастотных печатных плат, поскольку они напрямую влияют на целостность сигнала, контроль импеданса и термическую надежность. Ведущие производители высокочастотных печатных плат выбирают материалы с низким тангенсом угла потерь (Df), стабильной диэлектрической проницаемостью (Dk) и контролируемым тепловым расширением, чтобы минимизировать ухудшение сигнала в цепях радиочастотного, микроволнового и миллиметрового диапазонов.
В компании WeiYuanDa PCB мы работаем с широким спектром сертифицированных для радиочастот ламинатов, чтобы обеспечить стабильные характеристики от высококачественных прототипов печатных плат до серийного производства. Ниже приведены четыре часто используемых семейства материалов для высокочастотных печатных плат.
Ламинаты Rogers
Ламинаты Rogers, такие как RO4350B, RO3003 и RO3010, являются отраслевыми стандартами для продвинутых радиочастотных и микроволновых конструкций. Они характеризуются стабильными значениями Dk (от 3,0 до 10,2) с чрезвычайно низким Df (до 0,0013), что обеспечивает отличную целостность сигнала в широком диапазоне частот до 77 ГГц. Эти ламинаты широко применяются в фидерных сетях антенн, фазированных решетках, инфраструктуре 5G и усилителях мощности, что делает их предпочтительным выбором для производителей высокочастотных печатных плат, ориентированных на критически важные приложения.
Taconic TLX и RF-35
Материалы Taconic, включая TLX и RF-35, известны своей превосходной термической стабильностью и минимальным влагопоглощением. Ламинаты TLX обеспечивают низкие вносимые потери и отличную размерную стабильность, что делает их идеальными для многогигагерцевых RF-переключателей, усилителей мощности и высокоскоростных линий передачи. В то же время, RF-35 предлагает экономически эффективное решение с надежными диэлектрическими характеристиками, совместимое со стандартными процессами производства печатных плат. Эти характеристики делают ламинаты Taconic универсальными как для прототипирования высокочастотных печатных плат, так и для полномасштабного производства.
Arlon 85N
Arlon 85N разработан для эксплуатации в условиях, требующих как электрической точности, так и механической прочности. Благодаря высокой температуре стеклования (Tg) 250°C, теплопроводности 0,20 Вт/м·К и высокой прочности на отслаивание, этот материал обеспечивает надежность в суровых условиях. Он особенно подходит для мощных радиолокационных передатчиков, аэрокосмических ВЧ-модулей и систем военного класса. Для высокочастотных печатных плат, работающих в экстремальных условиях, Arlon 85N обеспечивает непревзойденную долговечность и производительность.
Isola IS620 E-Fiberglass
Для приложений, требующих баланса между стоимостью и производительностью, материалы Isola IS620 с армированием из E-стекла являются отличным выбором. Они обеспечивают стабильные электрические характеристики вплоть до 10 ГГц, представляя собой практичную среднеценовую альтернативу между стандартными FR4 и высококлассными системами на основе PTFE. Идеально подходя для потребительских и телекоммуникационных продуктов, работающих на частотах до 5 ГГц, ламинаты Isola позволяют высокочастотным печатным платам (ВЧ ПП) производить экономически эффективные и надежные платы без ущерба для ключевых радиочастотных характеристик.
Высокочастотные печатные платы — это платы, специально разработанные для сигналов, работающих обычно выше 500 МГц (обычно в диапазоне от 1 ГГц до 10 ГГц). Их основа заключается в специализированных материалах и точном проектировании:
Они используют подложки с низкой диэлектрической проницаемостью (Dk 2.0-3.6) и низким тангенсом угла диэлектрических потерь (Df 0.001-0.003), такие как Rogers RO4350B или PTFE, что обеспечивает быструю и стабильную передачу сигнала.
Поверхностная обработка часто включает ENIG (химическое никелирование с погружением в золото) или иммерсионное серебро, с шириной дорожек и зазорами с точностью до микрометра, что минимизирует помехи сигнала.
Теплопроводность составляет от 0,3 до 0,8 Вт/м·К, что обеспечивает баланс между отводом тепла и производительностью.

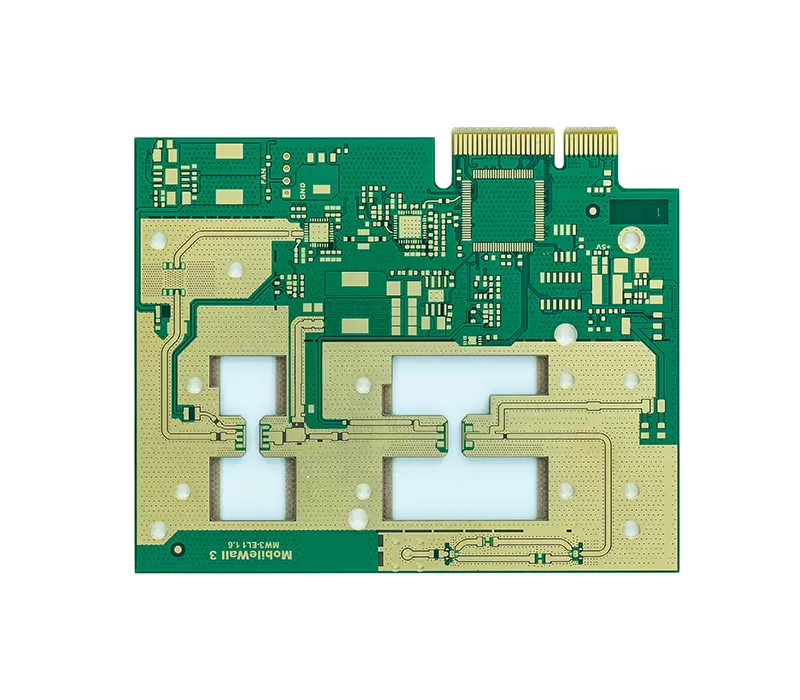

Роджерс
Количество слоев: 4 слоя
Финишное покрытие: ENIG 2U”
Толщина меди: 1OZ
L/S: 4/4mil

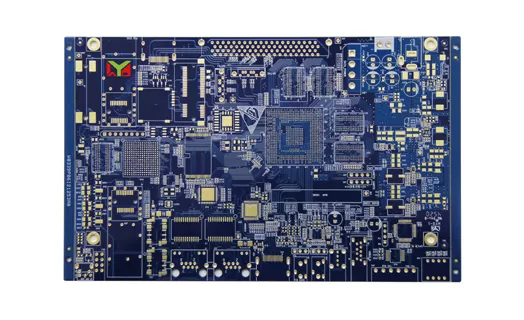

SY 1170
Количество слоев: 10 слоев
Отделка: ENIG 2U”
Толщина меди: 2/1/1/1/1/2 OZ
L/S: 4/4mil

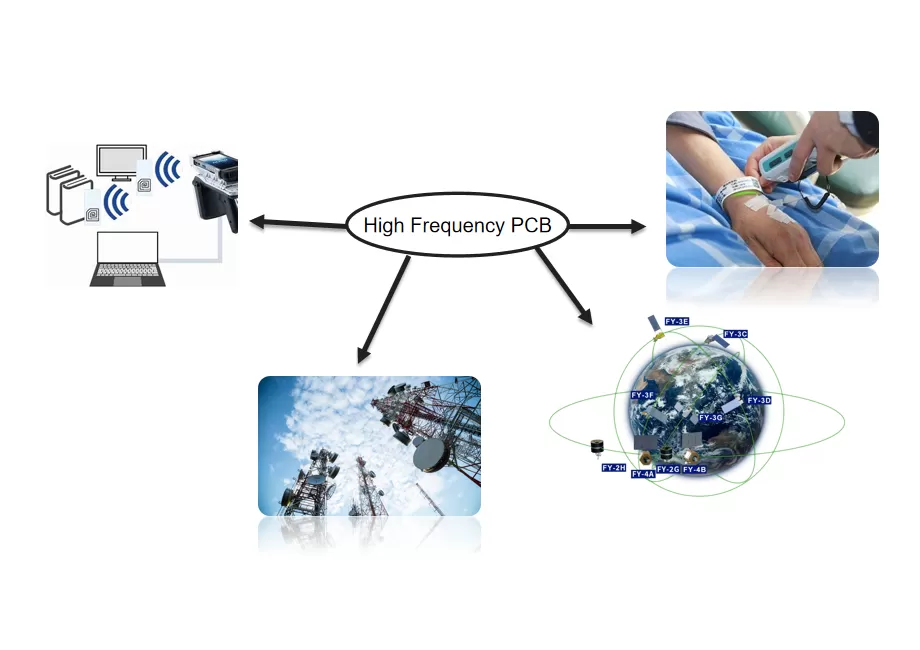

Телекоммуникации: базовые станции 5G, вышки связи и маршрутизаторы полагаются на высокоскоростную передачу сигналов.
Автомобильная электроника: радиолокационные системы (например, миллиметровый радиолокатор) и датчики автономного вождения требуют высокочастотной поддержки.
Аэрокосмическая отрасль: спутниковые системы связи и навигации используют их высокую надежность и низкие потери.
Медицинское оборудование: обработка высокочастотных сигналов в устройствах МРТ и УЗИ.
Промышленное применение: высокочастотные схемы в радиочастотной идентификации (RFID) и микроволновом оборудовании.
Высокочастотные печатные платы превосходят в следующих областях благодаря своим выдающимся характеристикам сигнала:
Высокочастотные печатные платы обеспечивают значительные преимущества по сравнению с традиционными ПП:
Высокоскоростная передача сигнала: поддерживает высокочастотные сигналы, снижая задержки и искажения.
Низкие потери сигнала: сохраняет силу сигнала, подходит для передачи на большие расстояния.
Устойчивость к электромагнитным помехам: оптимизированная конструкция снижает электромагнитные помехи, повышая стабильность системы.
Высокая надежность: устойчивы к высоким температурам и изменениям окружающей среды, соответствуя требованиям сложных применений.
Гибкость: совместимы с различными высокочастотными устройствами, увеличивая свободу проектирования.
В то время как традиционные платы FR4 с трудом "поспевают" на высоких частотах, высокочастотные ПП справляются с этой задачей без усилий, открывая новые возможности для сложных проектов.
При проектировании высокочастотной печатной платы выбор подходящего материала имеет решающее значение для обеспечения целостности сигнала и стабильной работы в приложениях гигагерцового диапазона. Как профессиональный производитель высокочастотных печатных плат, компания WeiYuanDa понимает, что выбор материала напрямую влияет на диэлектрическую проницаемость, коэффициент потерь и общую надежность платы.
Для проектов, чувствительных к стоимости, гибридная конструкция высокочастотной печатной платы может стать отличным решением. Этот подход предполагает использование современных высокоскоростных материалов, таких как ламинаты PTFE или Rogers, только в критически важных слоях, которые обрабатывают высокочастотные сигналы, в то время как остальные слои изготавливаются из стандартного FR-4. Таким образом, заказчики получают необходимую высокочастотную производительность без лишних затрат.
Благодаря сильной инженерной экспертизе, большому запасу материалов и точному контролю структуры слоев, WeiYuanDa поставляет как высококачественные прототипы печатных плат, так и обеспечивает серийное производство.

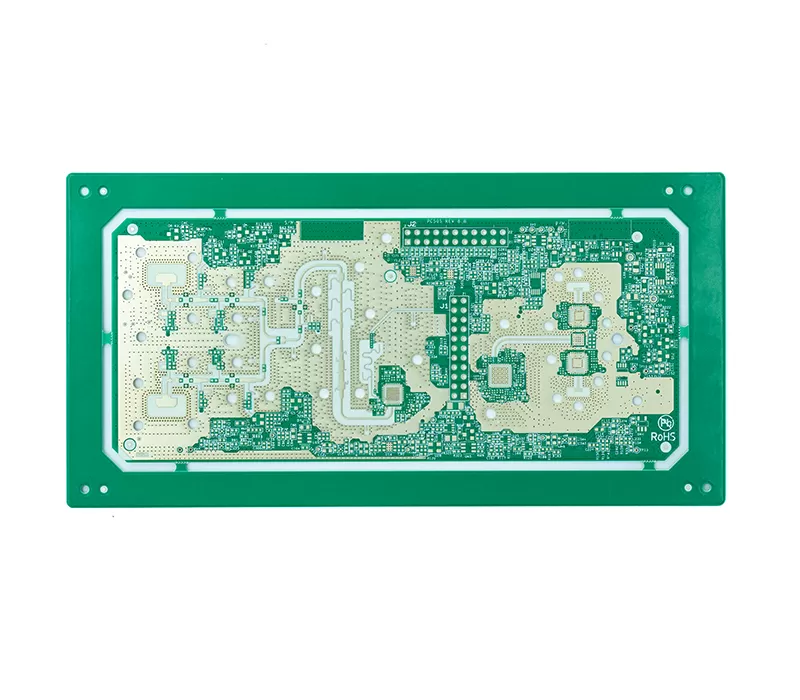

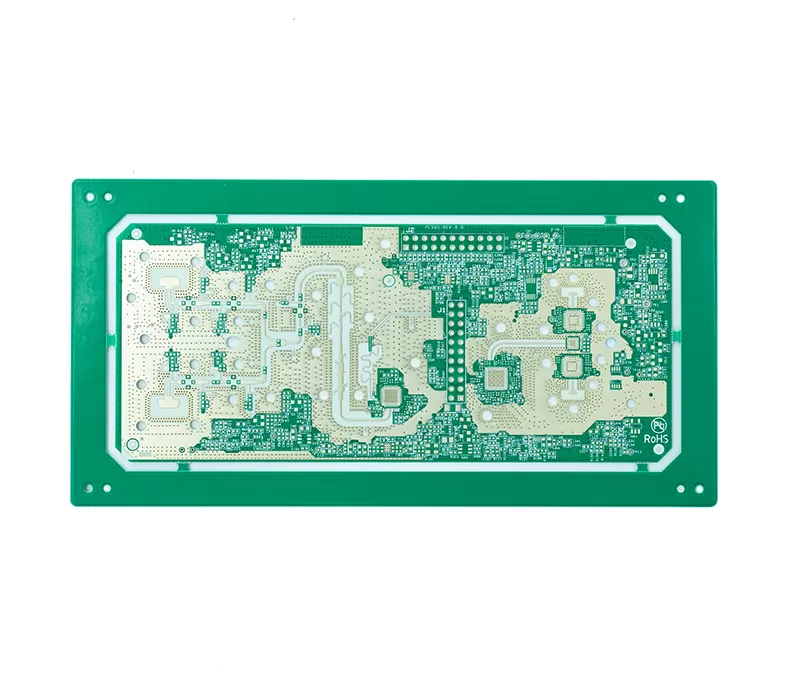

Высокочастотная печатная плата, разработанная WEIYUANDA
Компания WeiYuanDa производит высокочастотные печатные платы с использованием ламинатов с низкими потерями, прецизионно фрезерованной меди и согласованных по импедансу радиочастотных стеков для поддержки передачи сигналов класса ГГц в сложных радиочастотных и микроволновых системах.
| Материал | Ключевые свойства | Диапазон частот | Преимущества | Типичные применения |
| Rogers (RO4350B, RO3003, RO3010) | Стабильная Dk (3.0–10.2), сверхнизкий Df (до 0.0013), жесткие допуски | До 77 ГГц | Отличная целостность сигнала, широкополосная производительность, минимальные потери | Базовые станции 5G, сети питания антенн, фазированные решетки, ВЧ усилители мощности |
| Taconic (TLX, RF-35) | Низкие вносимые потери, хорошая термическая стабильность, низкое влагопоглощение | Многогигагерцевый диапазон | Экономичный, совместим со стандартными процессами производства печатных плат | ВЧ переключатели, микроволновые схемы, телекоммуникационное оборудование, прототипирование высокочастотных печатных плат |
| Arlon 85N | Tg 250°C, теплопроводность 0.20 Вт/м·К, высокая прочность на отслаивание | Высокомощный гигагерцевый класс | Выдерживает экстремальное тепло и вибрацию, надежен в суровых условиях | Аэрокосмические ВЧ модули, оборонные радары, автомобильные радары, мощные ВЧ платы |
| Isola IS620 (E-Fiberglass) | Усиленное стекловолокно, стабильно до 10 ГГц | < 5–10 ГГц | Доступное решение среднего уровня, баланс стоимости и производительности | Потребительская электроника, телекоммуникационные устройства, среднечастотные ВЧ/высокочастотные печатные платы |
При проектировании высокочастотных печатных плат тесное сотрудничество между инженером-разработчиком и производителем печатных плат имеет решающее значение для выбора подходящих материалов под конкретные частотные требования и определения оптимального стека слоёв. Будучи надёжным производителем высокочастотных печатных плат, WeiYuanDa сочетает передовой инженерный опыт с проверенными возможностями в области сверления на контролируемую глубину, фрезерования и обратного сверления — обеспечивая точность и стабильность с самого начала вашего проекта.
В отличие от многих конкурентов, мы выполняем сложные проекты «под ключ» — от разработки топологии до сборки — в рамках одного предприятия. Благодаря современному оборудованию, строгому контролю качества и высококвалифицированной команде инженеров мы предлагаем надёжные решения как для прототипов высококачественных печатных плат, так и для крупносерийного производства. Такая комплексная возможность делает WeiYuanDa ведущим заводом и поставщиком высокочастотных печатных плат, обеспечивая заказчикам по всему миру необходимую производительность и уверенность в результате.
Каковы рекомендации по проектированию высокочастотных печатных плат?
При проектировании высокочастотной печатной платы важно поддерживать контролируемый импеданс, минимизировать длину дорожек и обеспечивать однородные диэлектрические свойства на всех слоях. Используйте конфигурации микрополосковых или полосковых линий для достижения согласованной передачи сигналов, применяйте малую ширину дорожек и зазоры (например, 3 мил / 3 мил) и избегайте углов в 90 градусов, которые могут вызывать отражения сигналов.
Следует обеспечить правильные пути возврата, изолировать высокоскоростные цепи и реализовать непрерывные заземляющие слои для уменьшения электромагнитных помех и перекрестных наводок. Ограничьте количество переходных отверстий и убедитесь, что все решения по разводке соответствуют установленным правилам проектирования высокочастотных печатных плат, адаптированным к вашему конкретному диапазону радиочастот или СВЧ.
Какие наиболее распространенные проблемы возникают при производстве высокочастотных печатных плат?
Производители высокочастотных печатных плат часто сталкиваются с такими проблемами, как шероховатость медной фольги, увеличивающая вносимые потери, паяльные маски с высокими коэффициентами рассеяния, добавляющие диэлектрические потери, и отражения от штыревых выводов переходных отверстий в высокоскоростных ВЧ-слоях.
Размерная нестабильность и тепловое расширение могут дополнительно смещать значения импеданса, влияя на целостность сигнала. Для решения этих проблем необходимо использовать гладкие медные поверхности, паяльные маски с низкими потерями, обратно-сверленные переходные отверстия и термостабильные ламинаты, такие как Rogers RO3003 или Arlon 85N.
Стабильное изготовление высокочастотных печатных плат, проверенное тестирование импеданса и точная регистрация слоев имеют решающее значение для обеспечения надежной работы на микроволновых и радиочастотах.
Как выбрать правильный материал печатной платы для высокочастотных проектов?
Выбор материала для высокочастотных печатных плат зависит от целевой частоты, диэлектрической проницаемости (Dk), коэффициента потерь (Df), тепловых характеристик и бюджета. Ламинаты на основе PTFE обеспечивают превосходную целостность сигнала для конструкций с частотой выше 10 ГГц, в то время как углеводородно-керамические композиты, такие как RO4350B, предлагают баланс высокой производительности и технологичности изготовления.
Для приложений ниже 6 ГГц часто достаточно ламинатов, таких как Isola IS620 или Taconic TLX. При выборе ламинатов для высокочастотных печатных плат проектировщикам также следует учитывать такие факторы, как коэффициент теплового расширения, влагостойкость и доступность материала.
