Для промышленных заказчиков, закупающих печатные платы HDI (межсоединения высокой плотности), ключевой вопрос заключается не в том, способен ли поставщик выпустить прототип, а в том, может ли он поставить несколько тысяч последовательно производимых партий с идентичными электрическими и механическими характеристиками. Нестабильное качество при производстве HDI PCB приводит к дорогостоящим отказам в эксплуатации, простоям производственных линий и долгосрочным рискам снижения надежности. Следовательно, выбор поставщика HDI PCB должен основываться на поддающихся проверке процессах управления качеством, а не на рекламных заявлениях.
В компании WYD (WeiYuanDa) производство HDI PCB регулируется замкнутой системой управления качеством, охватывающей входной контроль материалов, мониторинг в процессе производства, финальные электрические испытания и аудит отгрузки. Настоящий документ описывает структурную систему качества, которую наша команда применяет к каждой партии HDI-производства, обеспечивая прозрачность достижения стабильных результатов. Приведенные в документе данные соответствуют верифицированным параметрам процессов нашего производственного предприятия в Дунгуане, обладающего сертификатами ISO 9001, ISO 13485 и IATF 16949.
Добросовестный производитель HDI PCB работает в соответствии с международно признанными стандартами менеджмента, определяющими порядок документирования, аудита и непрерывного совершенствования процессов. Компания WYD поддерживает следующие действующие сертификаты, каждый из которых относится к конкретному аспекту качества производства:
Стандарт | Орган по сертификации | Значимость для производства HDI |
ISO 9001:2015 | Сертификация СМК | Базисная система менеджмента качества, охватывающая контроль процессов, управление документацией и процедуры корректирующих действий на всех производственных линиях. |
IATF 16949 | Автомобильное качество | Менеджмент качества автомобильного класса с методологиями APQP, PPAP, FMEA и SPC, применяемыми к процессам производства HDI PCB. |
ISO 13485 | Медицинские изделия | Система менеджмента качества для медицинских изделий с усиленными требованиями к прослеживаемости, управлению рисками и валидации для медицинских HDI-применений. |
UL Recognition | UL (США) | Сертификация безопасности для базовых материалов PCB и готовых ламинатов, подтверждающая соответствие требованиям по горючести и диэлектрические характеристики. |
ISO 14001:2015 | Экологический менеджмент | Обеспечивает экологически ответственное производство за счет управления отходами, использования химикатов и выбросов - что критически важно для устойчивого производства HDI и соответствия глобальным «зеленым» стандартам. |
Производство HDI PCB включает последовательные операции прессования и сверления, при этом ошибки, внесенные на ранних этапах, исправлять экспоненциально дороже. Поэтому наша структура контроля качества распределена по всему производственному циклу, а не сосредоточена только на финальной инспекции. Следующие шесть этапов определяют точки выполнения размерного, электрического и материального контроля:
1. Входной контроль материалов
Каждая партия медного ламината, препрега и паяльной маски проверяется при получении путём сверки с оригинальным сертификатом на материал. Наша команда качества проверяет толщину медной фольги, диэлектрическую постоянную, температуру стеклования (Tg) и коды прослеживаемости партии. Материалы, не прошедшие входной контроль, помещаются в карантин и возвращаются поставщику. Для заказов HDI, требующих подложек FR-4 TG 170 или Rogers 4350, мы дополнительно сверяем спецификации материалов с документацией Gerber заказчика до передачи материалов в производство.

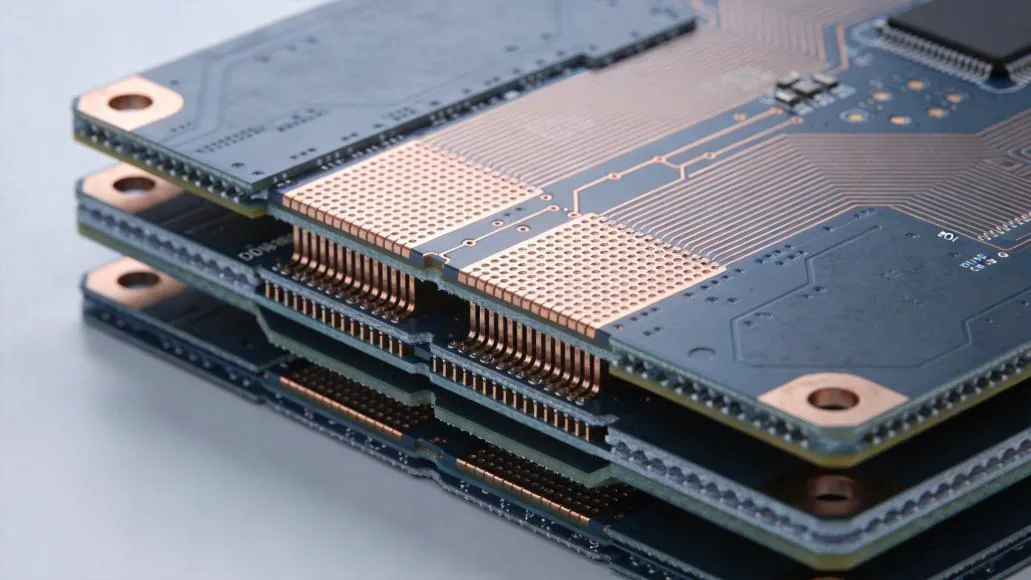

2. Контроль LDI: экспонирование и травление
Прямое лазерное экспонирование (LDI) применяется для всех внутренних и внешних слоев, что исключает вариативность совмещения, свойственную традиционным плёночным технологиям. После травления система автоматической оптической инспекции (AOI) сканирует каждую панель на предмет коротких замыканий, разрывов и размерных отклонений. Для HDI-проектов с шириной проводников до 2 мил (около 50 микрометров) параметры AOI калибруются для обнаружения аномалий менее 10 микрометров. Панели, превышающие установленный уровень дефектов, направляются на ручную проверку и, при экономической целесообразности, на переделку.
3. Лазерное сверление и валидация металлизации

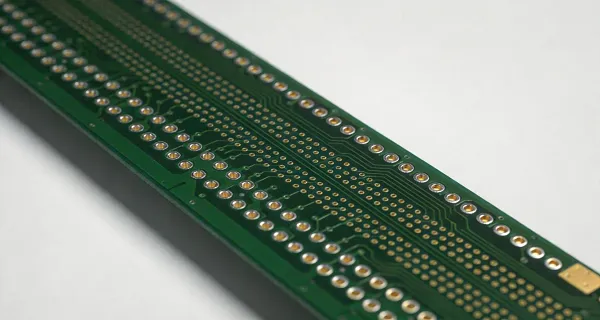

Лазерно просверленные микропереходы (микровиа) представляют собой наиболее критичный структурный элемент HDI PCB. Наш процесс валидирует три параметра после каждой партии сверления: стабильность диаметра виа, равномерность глубины виа и толщину медного покрытия внутри отверстия. Поперечный срез выполняется на одном образце-купоне из каждого комплекта производственных панелей для проверки качества стенок отверстия и адгезии покрытия. Стандартное HDI-производство в WYD обеспечивает диаметр лазерного виа 0,15 мм при коэффициенте асцекта 1:1; продвинутые HDI-конфигурации поддерживают лазерные виа диаметром 0,2 мм при коэффициенте асцекта 0,8:1.
4. Контроль совмещения слоёв при прессовании
Последовательное прессование — это определяющая технологическая особенность многослойной HDI-конструкции. После каждого цикла прессования наша команда проверяет межслойное совмещение с помощью рентгенконтроля технологических отверстий. Отклонение совмещения не должно превышать 25 микрометров для стандартных HDI и 15 микрометров для продвинутых HDI-конфигураций. Панели, не укладывающиеся в допуски, бракуются до дальнейшей обработки, предотвращая потери на последующих этапах.
5. Контроль паяльной маски и финишного покрытия
Нанесение паяльной маски проверяется на равномерность покрытия, точность совмещения и минимальную ширину паяльной перемычки. Для HDI-плат с компонентами с мелким шагом размеры паяльной перемычки составляют 5 мил для стандартных проектов и 3 мила для продвинутых, при 100% AOI-инспекции слоя паяльной маски. Процессы финишного покрытия — включая HASL, ENIG, OSP, иммерсионное лужение и иммерсионное серебрение — каждый валидируются путем измерения толщины и испытания на адгезию перед тем, как платы перейдут к финальным электрическим испытаниям.

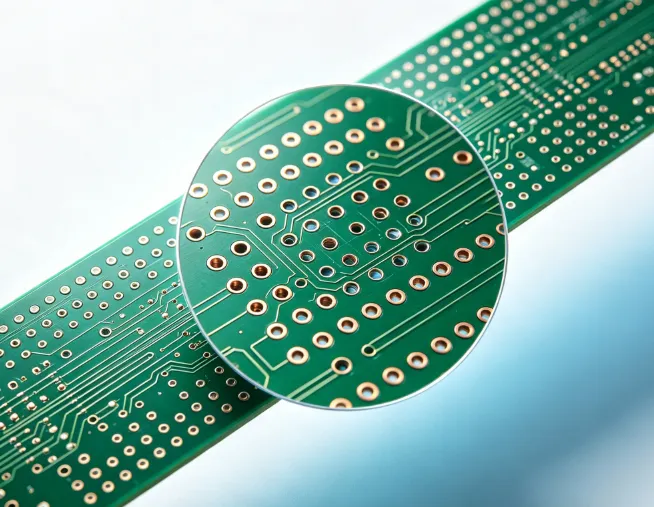

6. Финальные электрические испытания и исходящий аудит
Каждая HDI PCB, произведенная в WYD, проходит 100% электрические испытания с использованием систем летающих щупов или специализированных тестовых приспособлений в зависимости от объёма производства и плотности тестовых точек. Программа испытаний проверяет целостность цепей и сопротивление изоляции согласно нетлисту заказчика. После электрических испытаний проводится финальный визуальный аудит выборочно по стандартам ANSI/IPC-A-600. Отгрузка осуществляется только после того, как данные электрических испытаний и протоколы визуального осмотра будут подписаны нашим отделом гарантии качества.
Полная прослеживаемость является обязательным условием ответственного закупа HDI PCB. Наша система управления производством присваивает уникальный номер партии каждой панели в начале процесса и фиксирует все последующие операции, включая идентификацию оператора, настройки параметров оборудования, результаты инспекции и временные метки. Эта прослеживаемость на уровне партии распространяется назад до сертификатов на входные материалы и вперёд до отгрузочных документов, что позволяет проводить точный анализ первопричин в случае полевого отказа.
В части инженерных изменений WYD следует формальной процедуре управления изменениями. Любое изменение спецификации материалов, техпроцесса или оснастки требует письменного уведомления об инженерном изменении (ECN) с межведомственным согласованием и подтверждением заказчика, если изменение затрагивает форму, посадку или функцию. Изменения никогда не вносятся в одностороннем порядке по действующим производственным заказам без предварительного письменного согласия технического представителя заказчика.
В1. Может ли WYD поставлять HDI-платы с критериями приёмки IPC класса 3?
Да. Стандартное производство следует критериям IPC класса 2; однако критерии инспекции класса 3 доступны по запросу для применений с повышенной надежностью. Заказчикам, нуждающимся в классе 3, следует указать это требование на этапе котировки, чтобы наши технологи могли соответствующим образом скорректировать планы инспекции, частоту выборки и охват испытаний. Дополнительная документация, такая как отчёты о контроле первого изделия (FAIR) и исследования технологической способности процесса, также может быть предоставлена для квалифицированных программ.
В2. Доступна ли местная техническая поддержка для европейских клиентов?
Да. WYD имеет местный офис продаж и технической поддержки в Формиджине (Модена), Италия, с персоналом, способным оказывать помощь европейским клиентам на итальянском и английском языках. Местная поддержка включает помощь с котировками, технические консультации, координацию срочных поставок и выездные консультации при необходимости. Европейские клиенты также выигрывают от упрощённой логистической координации и более тесного общения с учётом часовых поясов с нашей инженерной командой в Дунгуане.
WYD (WeiYuanDa Industrial Co., Limited) — специализированный производитель печатных плат с более чем 20-летним опытом в HDI, многослойных, высокочастотных, алюминиевых и тяжёлых медных платах. Наш производственный комплекс в Дунгуане обеспечивает круглосуточную инженерную поддержку, производит около 4000 номенклатурных позиций в месяц и обслуживает клиентов более чем в 50 странах. По вопросам или техническим консультациям относительно проектов HDI PCB обращайтесь напрямую к нашей инженерной команде — ответ в течение 2 часов.
