Высокочастотные проекты PCB часто проходят моделирование с отличными результатами, но терпят неудачу в производстве по причинам, которые полностью предсказуемы и устранимы. Первопричина редко является новой инженерной задачей. Почти всегда это несоответствие между тем, что предполагает проект, и тем, что производственный процесс может надёжно обеспечить.

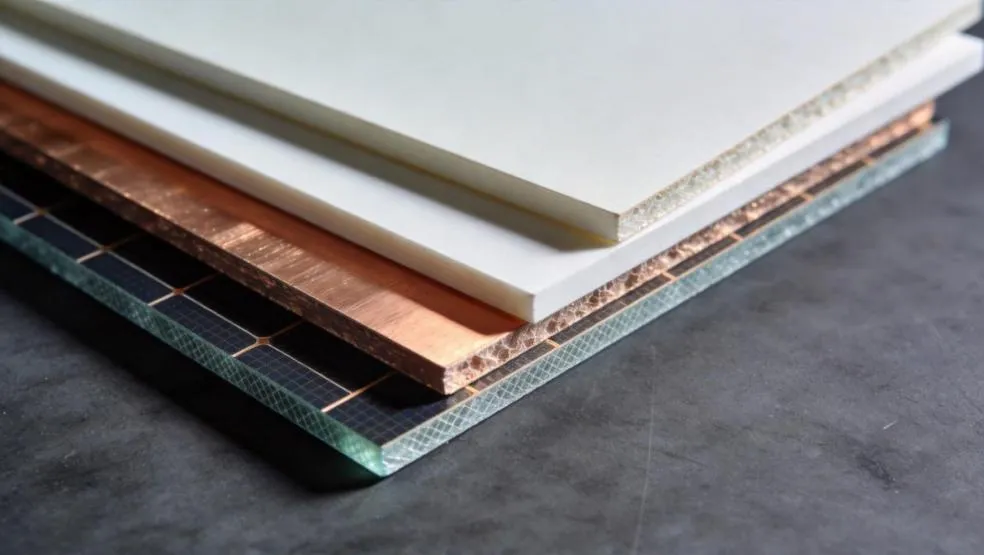

В компании WYD наша инженерная команда работает над тем, чтобы проект, безупречно работающий в программном обеспечении, также превращался в плату, которую можно производить со стабильным качеством в различных производственных партиях. Высокочастотные PCB, использующие материалы Rogers, Isola, Taconic или Arlon, требуют более жёсткого контроля процесса, чем стандартные платы FR-4, что делает этот разрыв ещё более критичным.
Недостающим звеном является инженерия проектирования для технологичности (DFM) — совместный процесс, выявляющий несоответствия до того, как они превратятся в дорогостоящие повторные разработки. При получении ваших файлов Gerber наша инженерная команда не просто подтверждает, что файлы читаемы. Мы сверяем их с задокументированными производственными возможностями WYD — фактическими характеристиками, отточенными на тысячах высокочастотных заказов. Мы определяем области, где проект может приближаться к производственным пределам, и работаем с вами над решениями до начала производства.
Это означает меньше неожиданностей, более быструю квалификацию и предсказуемый путь от прототипа до серийного производства.
1. Целостность данных: обеспечение полноты файлов
Наша инженерная команда выполняет проверку полноты файлов в течение шести часов после получения ваших данных Gerber. Любой отсутствующий слой, неопределённый сверлильный инструмент или отсутствующий механический контур немедленно сообщается вам — до того, как проект поступит в поток расчёта котировок. Мы не ждём размещения заказа, чтобы сообщить о проблеме.
2. Спецификация материалов: правильная структура пакета
Мы проверяем, что каждый слой в вашем проекте может быть отслежен до конкретного сорта материала, веса меди и толщины. Для гибридных проектов, сочетающих высокочастотные слои со стандартным FR-4, мы анализируем структуру пакета для обеспечения совместимости с нашими процессами ламинации и подтверждаем осуществимость до начала производства.
3. Ширина проводников, зазоры и контактные площадки
Мы сравниваем каждый критический размер на вашей плате с задокументированными возможностями WYD. Там, где ваш проект выходит за стандартные пороговые значения, мы отмечаем конкретные области и подтверждаем осуществимость с вами. Мы не отклоняем сложные проекты — мы сотрудничаем в поиске решений.
4. Контроль импеданса: замыкание разрыва между моделированием и реальностью
Наши инженеры проверяют каждый проект с контролируемым импедансом с помощью рефлектометрии во временной области (TDR) на специальных тестовых купонах, встроенных в каждую производственную панель. Отчёты о испытаниях предоставляются по запросу. При расхождении расчётов импеданса между вашей симуляцией и нашим измерением, мы разбираем несоответствие до начала серийного производства — чтобы вас не постигли неожиданности позже.
5. Переходные отверстия, сверление и аспектное отношение
Мы проверяем каждую конфигурацию переходных отверстий в вашем проекте на соответствие возможностям WYD для выбранного материала. Для слепых и скрытых переходных отверстий мы подтверждаем, что последовательность ламинации соответствует структуре переходных отверстий — распространённая причина отказа прототипов, почти всегда обнаруживаемая на стадии DFM.
6. Тепловой и механический баланс
Мы проверяем баланс меди на каждом слое для снижения риска деформации при ламинации. Если несбалансированное распределение меди неизбежно, мы рекомендуем стратегии — такие как заполнение медью неиспользуемых областей (copper thieving) — для снижения риска. Наша инженерная команда может проверить баланс слоёв в рамках стандартного процесса DFM.
7. Выбор поверхностного покрытия
Мы подтверждаем, что выбранное поверхностное покрытие совместимо с вашим целевым импедансом. Разные покрытия наносят разную толщину металла на поверхность проводника, что может изменить импеданс — особенно на очень тонких геометриях проводников. Мы отмечаем это до начала производства, чтобы не было неожиданностей.
Наша инженерная команда предоставляет обратную связь DFM в течение шести рабочих часов после получения файлов, с ответами на RFQ менее чем за два часа. Для европейских клиентов офис WYD в Италии предлагает прямую техническую координацию в вашем часовом поясе. Эти обязательства по реагированию подкреплены более чем 20-летним опытом производства и командой с глубокой отраслевой экспертизой.
Приведённая ниже таблица обобщает области, которые наша инженерная команда проверяет по каждому высокочастотному заказу. Используйте её как руководство при подготовке пакета проектной документации.
Область проверки | Что мы проверяем |
Целостность данных | Полнота Gerber, файл сверления, список инструментов, механический контур |
Спецификация материалов | Сорт материала, вес меди, толщина pre-preg/core для каждого слоя |
Ширина и зазор проводников | Соответствие возможностям WYD; отметка сложных геометрий |
Контроль импеданса | Тип структуры, опорные плоскости, тестовый купон, диапазон допуска |
Переходные отверстия и сверление | Аспектное отношение, возможность слепых/скрытых отверстий, back-drilling |
Тепловой и механический | Баланс меди, риск деформации, узоры терморельефа |
Поверхностное покрытие | Совместимость с целевым импедансом и процессом сборки |
В: Какие форматы файлов принимает WYD?
О: Мы принимаем Gerber RS-274-X в качестве стандартного формата, также поддерживается ODB++. Сверлильные файлы должны быть в формате Excellon с отдельным списком инструментов. Включение чертежа структуры пакета с сортами материалов и толщинами диэлектрика значительно ускоряет процесс проверки.
В: Сколько времени занимает проверка DFM?
О: Стандартная проверка DFM завершается в течение шести рабочих часов после получения файлов. Более сложные проекты — такие как продвинутые многослойные гибридные конструкции или жёсткие допуски импеданса — возвращаются с конкретным графиком проверки в тот же рабочий день.
В: Проверяет ли WYD проекты до размещения заказа?
О: Да. Наша инженерная команда предоставляет обратную связь DFM на этапе котировки, а не после размещения заказа. Вы получаете комментарии по технологичности — включая рекомендации по снижению затрат или повышению выхода годных — до принятия решения о покупке.
В: Какие поверхностные покрытия доступны для высокочастотных плат?
О: Мы предлагаем HASL без свинца, ENIG, ENEPIG, OSP, иммерсионное олово, иммерсионное серебро и золотые контактные площадки. Наша инженерная команда может порекомендовать покрытие на основе ваших проектных спецификаций и условий эксплуатации.
WYD (WeiYuanDa Industrial Co., Limited) производит высокочастотные, HDI, многослойные, алюминиевые PCB и PCB с толстой медью на производственной площадке в Дунгуане. С круглосуточной инженерной поддержкой, ответом на запросы в течение 2 часов и обязательством по проверке Gerber за 6 часов, команда WYD обрабатывает около 4000 номенклатур деталей в месяц и обслуживает клиентов более чем в 50 странах.
Европейские клиенты пользуются преимуществами локальной технической поддержки через офис WYD в Италии в Формиджине (Модена).
Чтобы обсудить ваш проект высокочастотного PCB, свяжитесь с инженерной командой WYD напрямую через офис WYD в Италии или посетите www.wyd-pcb.com.
