Руководство по структуре алюминиевой печатной платы: медный слой, диэлектрический слой и алюминиевое основание

Краткий ответ:Стандартный стек алюминиевой печатной платы состоит из медного токопроводящего слоя, теплопроводящего диэлектрика и алюминиевого основания. Стек должен обеспечивать баланс между токонесущей способностью, теплоотводом, электрической изоляцией, механической жесткостью, технологичностью и стоимостью.

Алюминиевая плата может выглядеть просто снаружи, однако небольшие изменения толщины меди, толщины диэлектрика, марки материала или толщины сердечника могут привести к значительным различиям в температуре, электрической изоляции, плоскостности и поведении при сборке.

В этом руководстве объясняется каждый слой, сравниваются распространенные конструкции и приводится практический контрольный список спецификаций для проектов в области светодиодов, автомобилестроения, промышленности и силовой электроники.

Какие слои входят в стек алюминиевой печатной платы?

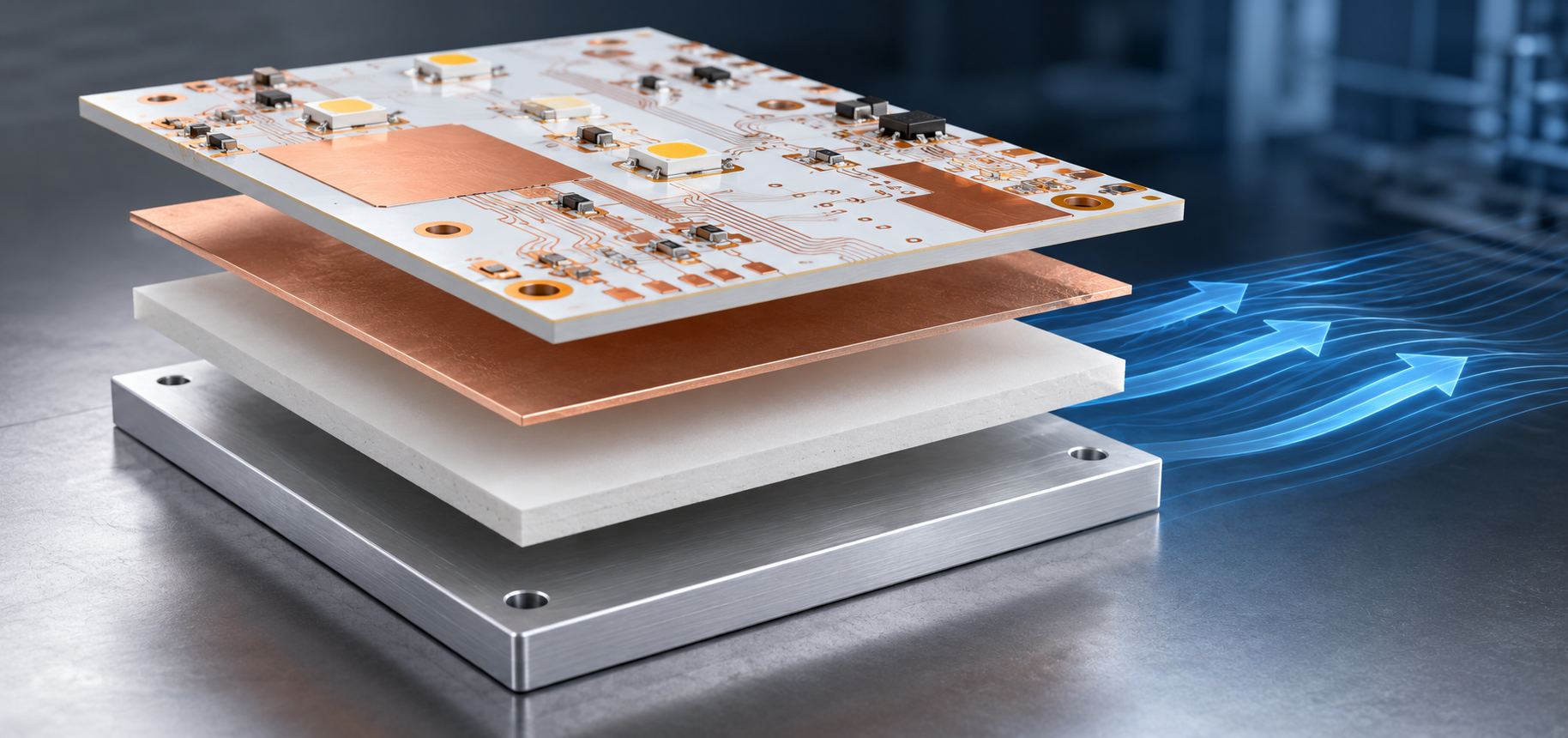

Базовая однослойная конструкция состоит из паяльной маски и шелкографии поверх сформированного медного рисунка, теплопроводящего электроизоляционного слоя и алюминиевого основания.

Медь передает сигналы и ток, а также распределяет тепло по поверхности платы. Диэлектрик связывает схему с металлическим сердечником, электрически изолирует медь и передает тепло вертикально. Алюминиевое основание обеспечивает механическую поддержку и распределяет тепло в корпус или радиатор.

Такая конструкция обычно называется печатной платой с алюминиевым сердечником или платой с металлическим сердечником. Она широко используется, когда обычный органический ламинат не может достаточно эффективно отводить тепло от светодиодов или силовых компонентов.

Как медный слой влияет на ток и распределение тепла

Медный слой должен быть рассчитан на электрический ток, падение напряжения, тепловое распределение, возможности травления и геометрию контактных площадок компонентов.

Более высокая толщина меди может поддерживать больший ток и улучшать боковое распределение тепла, но она также изменяет компенсацию травления, минимальные зазоры и ширину дорожек, определение контактных площадок и стоимость. Локальные сужения меди возле выводов или силовых компонентов могут нагреваться даже при большой средней площади меди.

Для заказной алюминиевой печатной платы рисунок меди следует анализировать вместе с тепловой картой. WYD’sпроизводство алюминиевых печатных платстраницу можно использовать для обсуждения доступной меди, толщины, финишного покрытия и вариантов прототипов.

Почему диэлектрический слой является критически важным слоем конструкции

Диэлектрический слой алюминиевой печатной платы обычно является наиболее важным слоем, поскольку он должен одновременно обеспечивать электрическую изоляцию и теплопередачу.

Более тонкий диэлектрик обычно снижает тепловое сопротивление, но минимальная практическая толщина зависит от конструкции материала, топографии меди, рабочего напряжения, импульсных перенапряжений, испытательного напряжения и производственных допусков. Материал с высокой теплопроводностью полезен только тогда, когда его характеристики привязаны к конкретной марке и методу испытаний.

Инженерам следует указывать требуемую диэлектрическую прочность и тепловую цель, а не запрашивать максимально тонкий слой. Тогда производитель сможет рекомендовать материал, обеспечивающий воспроизводимое технологическое окно.

Как выбрать толщину алюминиевого основания и сплав

Алюминиевое основание определяет жесткость, плоскостность, массу, распределение тепла, поведение при механической обработке и механическое соединение с конечным изделием.

Тонкие сердечники снижают вес и подходят для компактных узлов, тогда как более толстые сердечники сопротивляются короблению и обеспечивают более прочную платформу для больших плат, тяжелых разъемов или вибрации. Оптимальный выбор зависит от размеров платы, точек крепления, вырезов, метода отделения от панели, конструкции корпуса и площади теплового интерфейса.

Выбор сплава может влиять на прочность, обрабатываемость, качество поверхности и доступность поставок. Его следует рассматривать как часть механической спецификации, а не выбирать только по объемной теплопроводности.

Однослойные, двухслойные и многослойные конструкции алюминиевых печатных плат

Однослойные платы обеспечивают простейший путь отвода тепла и являются наиболее распространенной алюминиевой конструкцией, тогда как двухслойные и многослойные версии добавляют плотность трассировки за счет более сложной структуры изоляции и межсоединений.

Выбор стека на основе применения

Стек для освещения должен отдавать приоритет равномерной температуре, стабильному выходу светодиодов, подходящей паяльной маске и надежному креплению к корпусу светильника. Этарешение для печатных плат освещениястраница является полезным внутренним справочником для подбора конструкции платы под уличные светильники, автомобильное освещение, промышленные светильники и коммерческие светильники.

Стек для силовой электроники должен дополнительно учитывать плотность тока, изоляцию, коммутируемое напряжение, пути утечки и зазоры, мощные выводы и локальные потери в полупроводниках. Механическое зажатие и давление теплового интерфейса часто заслуживают того же внимания, что и спецификация ламината.

Автомобильные и промышленные конструкции должны также учитывать термоциклирование, вибрацию, воздействие влаги, нагрузку на разъемы и требования к прослеживаемости.

Информация о стеке алюминиевой печатной платы для включения в RFQ

Полный RFQ позволяет производителю оценить электрическую, тепловую и механическую конструкцию до заказа материалов.

· Gerber или ODB++ данные, чертеж изготовления и требования к панели.

· Контур платы, допуск по толщине, толщина алюминия и предпочтительный сплав, если контролируется.

· Толщина меди, минимальные зазоры и ширина дорожек, размеры готовых отверстий и финишное покрытие.

· Диэлектрический материал или требуемая теплопроводность, толщина и диэлектрическая прочность.

· Рабочее напряжение, испытательное напряжение, ограничения по путям утечки и зазорам.

· Карта мощности компонентов, максимальная температура окружающей среды и метод охлаждения.

· Требования к плоскостности, механической обработке, зенковке, V-образной резке, фрезеровке и отделению от панели.

· Количество прототипов, прогноз производства, уровень контроля и требуемые отчеты.

Перед выпуском запросите DFM-анализ полного стека.возможности WYD PCBинформация описывает ресурсы контроля и производства, которые могут поддержать оценку прототипов и серийного производства.

Часто задаваемые вопросы

Что такое стандартный стек алюминиевой печатной платы?

Наиболее распространенная структура — медная схема, теплопроводящий диэлектрик и алюминиевое основание, с паяльной маской и шелкографией на стороне схемы.

Какой слой больше всего влияет на тепловые характеристики?

Диэлектрик часто определяет сквозное тепловое сопротивление платы, поскольку он должен быть электрически изолирующим и имеет гораздо меньшую теплопроводность, чем металлический сердечник.

Может ли алюминиевая печатная плата иметь два или более медных слоев?

Да. Двухслойные и многослойные конструкции с металлическим основанием возможны, но требуют более сложной изоляции, переходных отверстий, ламинирования и DFM-контроля.

Всегда ли более толстая медь улучшает алюминиевую печатную плату?

Нет. Она может улучшить токонесущую способность и распределение тепла, но может увеличить стоимость и снизить возможность изготовления тонких элементов. Медь следует подбирать под требования по току, трассировке, теплу и травлению.

Какой толщины должен быть алюминиевый сердечник?

Выбор зависит от размера платы, жесткости, крепления, вибрации, веса, механической обработки и площади распределения тепла. Его следует выбирать вместе с конструкцией корпуса и сборочного узла.

Какие файлы следует отправить для проверки стека?

Отправьте Gerber или ODB++, технологические примечания, чертеж платы, требования к меди, целевые показатели диэлектрика и напряжения, информацию о мощности и концепцию механического охлаждения.
