Предотвратите тепловые отказы: руководство по структуре слоев алюминиевой печатной платы и выбору материалов для конструкций с высоким тепловыделением

Если в вашей конструкции используются светодиоды, силовые MOSFET-транзисторы, DC-DC-преобразователи или драйверы двигателей, вы уже знаете, что тепло — это враг. Термические нагрузки вызывают преждевременное старение, усталостное разрушение паяных соединений, цветовой сдвиг светодиодов и отказы в процессе эксплуатации, которые обходятся гораздо дороже самой печатной платы.

Это руководство охватывает всё, что вам нужно знать о технологии алюминиевых печатных плат для приложений с высоким тепловыделением:

1) Как устроен стек слоёв и почему важен каждый слой.

2) Что на самом деле означает теплопроводность в реальных проектах.

3) Ключевые характеристики, которые необходимо определить перед отправкой запроса коммерческого предложения (RFQ).

4) Как оценивать производителей, которые заявляют, что могут удовлетворить ваши требования по тепловому режиму.

Независимо от того, проектируете ли вы светодиодное освещение, автомобильные модули освещения, источники питания, телекоммуникационное оборудование или системы охлаждения ИИ-серверов, эта статья даст вам техническую основу, чтобы избежать тепловых отказов на этапах прототипирования и серийного производства.

Почему алюминиевые печатные платы важны при проектировании электроники с высоким тепловыделением

Управление теплом больше не является необязательным. Светодиодное освещение, автомобильная электроника, силовые модули, телекоммуникационная инфраструктура и компактные мощные устройства требуют эффективного отвода тепла в меньших форм-факторах. Традиционные платы FR-4 со стандартными медными заливками не могут достаточно быстро отводить тепло от компонентов.

И требования к тепловому режиму становятся всё более жёсткими, а не наоборот. Более высокая плотность мощности, более компактные корпуса и более длительный ожидаемый срок службы означают, что печатная плата должна не просто соединять компоненты — она должна активно управлять теплом.

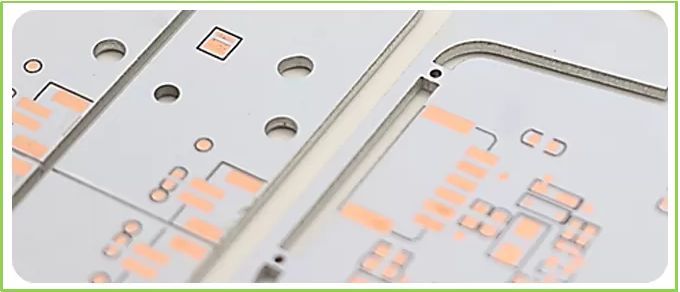

Технология алюминиевых печатных плат решает эту задачу, создавая более короткий тепловой путь от тепловыделяющих компонентов непосредственно к металлическому основанию. Стандартная алюминиевая плата состоит из:

• Медный токопроводящий слой: проводит ток и распределяет тепло в латеральном направлении.

• Теплопроводящий диэлектрический слой: передаёт тепло вертикально, сохраняя электрическую изоляцию.

• Алюминиевое основание: распределяет тепло в корпус или на радиатор.

Результат? Температура перехода снижается на 10–30 °C по сравнению с решениями на FR-4, срок службы светодиодов значительно увеличивается, а силовые компоненты работают в безопасных пределах. Для таких изделий, как светодиодные модули, контроллеры двигателей и импульсные источники питания, это не просто приятное дополнение — это разница между надёжным продуктом и тем, который откажет в эксплуатации.

По мере роста плотности мощности и уменьшения корпусов технология алюминиевых печатных плат перешла из категории премиальных опций в стандартное требование для конкурентоспособных конструкций.

Ключевая технология: что отличает алюминиевые печатные платы от стандартных плат FR-4

Не все печатные платы с металлическим основанием одинаковы. Различие заключается в трёх ключевых конструктивных факторах:

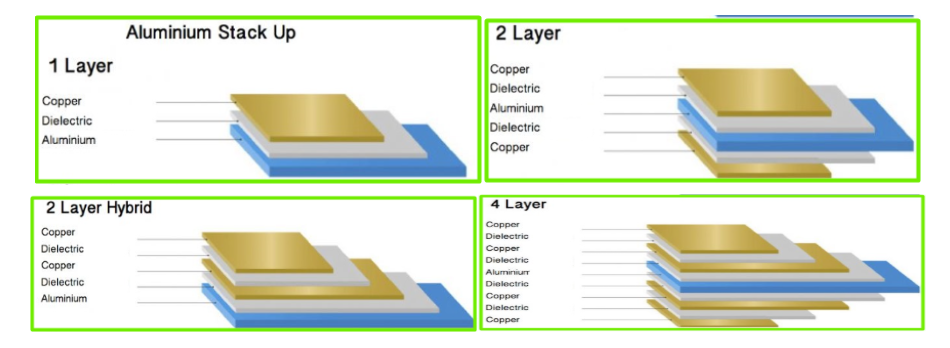

Структура стека слоёв

Алюминиевая печатная плата использует однослойную, двухслойную или многослойную медную схему, соединённую с металлическим основанием. Наиболее распространённой конструкцией является однослойная алюминиевая печатная плата, которая обеспечивает:

Прямой путь отвода тепла от компонентов к алюминиевому основанию.

Более низкую стоимость и более простое тепловое моделирование.

Достаточную плотность трассировки для светодиодных модулей и преобразования мощности.

Для более высокой плотности трассировки доступны двухслойные и многослойные структуры алюминиевых печатных плат, но они требуют более сложного проектирования диэлектрика и контроля изоляции переходных отверстий.

Характеристики диэлектрического слоя

Диэлектрический слой является критическим узким местом при проектировании алюминиевых печатных плат. Он должен обеспечивать:

Электрическую изоляцию (обычно 1–6 кВ в зависимости от применения).

Теплопроводность (1,0–8,0 Вт/м·К для большинства коммерческих марок).

Механическое соединение между медью и алюминием.

Более тонкий диэлектрик снижает тепловое сопротивление, но минимальная толщина зависит от рабочего напряжения, условий перенапряжения и производственных допусков. Инженерам следует указывать требуемую электрическую прочность и целевую теплопроводность, а не просто запрашивать как можно более тонкий слой.

Выбор алюминиевого основания

Алюминиевое основание определяет жёсткость, плоскостность, вес и распределение тепла. Распространённые варианты включают:

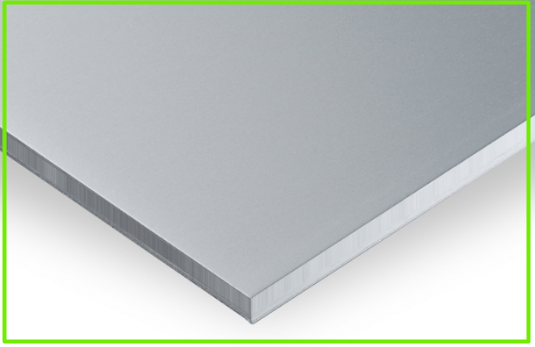

Сплав 5052: хорошая формуемость, широко доступен.

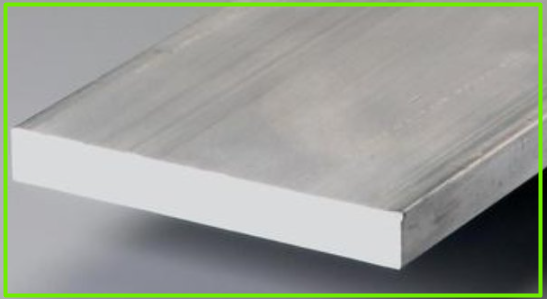

Сплав 6061: лучшая обрабатываемость, более гладкая поверхность.

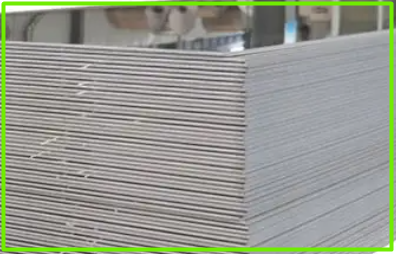

Сплав 1100: более высокая теплопроводность, более низкая прочность.

Толщина основания обычно составляет от 0,8 до 3,0 мм и выбирается на основе размеров платы, требований к креплению и площади теплового интерфейса.

Ключевые параметры проектирования: характеристики алюминиевых печатных плат, которые нужно задать правильно

Перед отправкой конструкции на производство убедитесь, что эти критические параметры соответствуют возможностям вашего производителя:

Ключевые соображения:

Теплопроводность: выше — не всегда лучше. Соблюдайте баланс между теплопроводностью, электрической прочностью и стоимостью.

Вес меди: подбирайте под потребляемый ток. Более толстая медь улучшает распределение тепла, но снижает возможность получения тонких элементов.

Толщина диэлектрика: более тонкий слой снижает тепловое сопротивление, но должен соответствовать требованиям изоляции по напряжению.

Области применения: где технология алюминиевых печатных плат даёт наибольшую ценность

Алюминиевая печатная плата нужна не в каждом применении. Маломощные платы управления или чисто сигнальные схемы отлично работают на FR-4. Но для перечисленных ниже случаев алюминий часто является единственным жизнеспособным вариантом:

Светодиодное освещение

Уличные светильники, автомобильные фары, промышленные светильники и коммерческие светильники выделяют значительное тепло на светодиодном переходе. Алюминиевая печатная плата отводит тепло от чипов, обеспечивая стабильную яркость, лучшую цветовую согласованность и более длительный срок службы. Типичное требование к теплопроводности: 1,0–3,0 Вт/м·К.

Автомобильная электроника

Модули освещения, схемы управления двигателями, системы управления батареями и подсистемы ADAS работают в жёстких условиях с циклическими изменениями температуры и вибрацией. Алюминиевая печатная плата обеспечивает тепловую стабильность и механическую прочность. Типичное требование: производство, сертифицированное по AEC-Q100 или IATF 16949.

Телекоммуникационная инфраструктура и ИИ-серверы

Базовые станции 5G, маршрутизаторы и системы охлаждения ИИ-серверов требуют надёжного управления теплом в компактных корпусах. Алюминиевая печатная плата помогает поддерживать температуру компонентов в безопасных пределах при непрерывной работе. Типичное требование: высокая теплопроводность (3,0+ Вт/м·К) с жёстким допуском по толщине.

Почему стоит выбрать WYD для ваших проектов алюминиевых печатных плат

В WEIYUANDA PCB мы сочетаем более чем 20-летний опыт работы с металлическими основаниями и строгий контроль качества. Наше преимущество заключается в точном проектировании, специально адаптированном для приложений управления теплом.

Качество — наша основа. Мы используем современное оборудование, включая AOI, анализ микрошлифов и испытания на термоудар, чтобы гарантировать точность и электрическую прочность каждой платы. Это обеспечивает стабильную работу даже в условиях высоких нагрузок.

Мы сертифицированы по ISO 9001, ISO 14001, ISO 13485 и IATF 16949, а также имеем сертификацию UL для США и Канады. От быстрого прототипирования до стабильного серийного производства — мы являемся надёжным партнёром для светодиодного освещения, автомобильной электроники и силовых систем, обеспечивая производительность, точность и долгосрочную ценность.

Заключение

Технология алюминиевых печатных плат обеспечивает надёжное управление теплом для электроники с высоким тепловыделением. Понимание конструкции стека слоёв, характеристик диэлектрика, выбора веса меди и возможностей производителя поможет вам избежать тепловых отказов и быстрее вывести продукт на рынок.

При выборе производителя алюминиевых печатных плат вместе с WYD отдавайте приоритет знаниям в области тепловых режимов, возможностям выбора материалов и инженерной поддержке, а не только цене. Правильный партнёр сэкономит ваше время, сократит количество повторных итераций и обеспечит соответствие плат тепловым требованиям вашего применения.

FAQ

Какова стандартная структура стека алюминиевой печатной платы?

Наиболее распространённая структура: медный токопроводящий слой, теплопроводящий диэлектрический слой и алюминиевое основание, а также паяльная маска и маркировка со стороны схемы. Однослойная конструкция является самой простой и экономичной для светодиодных и силовых применений.

Всегда ли более толстая медь улучшает алюминиевую печатную плату?

Нет. Более толстая медь улучшает пропускную способность по току и боковое распределение тепла, но может увеличить стоимость и снизить возможность травления тонких элементов. Вес меди следует подбирать в соответствии с потребляемым током, плотностью трассировки и тепловыми требованиями.

Какие файлы следует отправить для расчёта стоимости алюминиевой печатной платы?

Отправьте файлы Gerber или ODB++, чертёж изготовления, требования к стеку слоёв (вес меди, материал и толщина диэлектрика, толщина и сплав алюминия), рабочее напряжение, тепловые требования, финишное покрытие, количество и ожидаемые сроки поставки.
