Внутри каждого ультразвукового датчика, МРТ-катушки и монитора пациента слабые биологические сигналы проходят через печатные платы на высоких частотах. Качество подложки, точность медных дорожек и стабильность диэлектрического материала в совокупности определяют, увидит ли диагност чёткое изображение или зашумлённое размытое изображение.
Современная медицина зависит от точности. От ультразвуковой визуализации до мониторинга пациентов и лабораторной диагностики медицинское оборудование преобразует слабые биологические сигналы в данные, которым могут доверять клиницисты. Печатные платы внутри этих приборов передают высокочастотные аналоговые и ВЧ-сигналы, измеряемые в микровольтах и миллиамперах. На этих уровнях даже малейшие потери сигнала, шум или рассогласование импеданса могут ухудшить измерение и потенциально повлиять на диагноз.

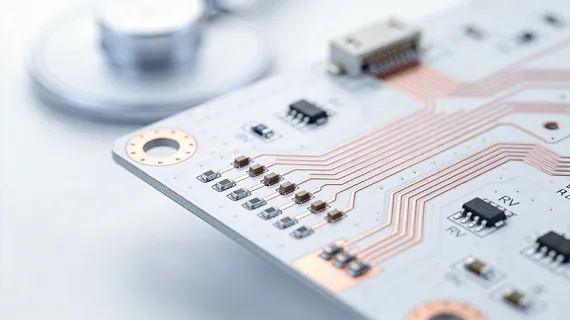

Высокочастотные печатные платы, изготовленные с использованием ламинатов с низкими потерями и трассировкой с контролируемым импедансом, создают сверхчистые сигнальные каналы, необходимые прецизионному медицинскому оборудованию. В этой статье рассматривается, почему стандартные платы FR-4 недостаточны для чувствительных медицинских применений, какие материалы и конструктивные решения обеспечивают наилучшую достоверность сигнала и как производственная дисциплина изготовителя превращается в клинически надёжное аппаратное обеспечение.
Компания WeiYuanDa Industrial Limited производит высокочастотные печатные платы для медицинских и биологических заказчиков по всему миру. Обладая сертификатом ISO 13485, более чем 20-летним производственным опытом и европейским офисом поддержки в Италии, компания обслуживает разработчиков медицинских устройств в Северной Европе и за её пределами.
Медицинские электронные системы работают в исключительно сложных условиях. Они должны обнаруживать крайне слабые физиологические сигналы, часто при наличии электрических помех от двигателей, дисплеев, источников питания и другого оборудования внутри того же корпуса. Аналоговый тракт на входе — первые несколько сантиметров после датчика или преобразователя — является наиболее критичным участком. После того как сигнал загрязнён шумом или ослаблен потерями в подложке, восстановить его без артефактов трудно.
Почему частота имеет значение

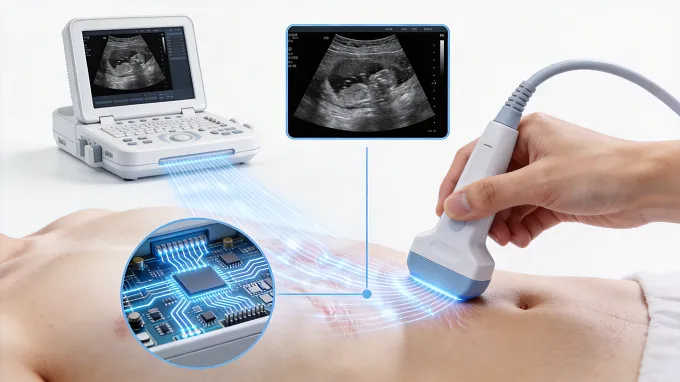

Многие медицинские методы работают на удивительно высоких частотах. Например, ультразвуковые преобразователи обычно работают в диапазоне от 2 до 18 МГц в зависимости от применения, а некоторые высокочастотные датчики визуализации выходят далеко за 50 МГц. ВЧ-катушки МРТ резонируют на частоте 64 МГц для системы 1,5 Тл и 128 МГц для системы 3,0 Тл. Даже оборудование для мониторинга пациента, кажущееся низкочастотным, часто использует высокочастотные несущие сигналы и импульсные стабилизаторы, требующие тщательного проектирования печатных плат.
На этих частотах стандартные подложки FR-4 начинают проявлять свои ограничения. Диэлектрические потери возрастают, скорость распространения сигнала изменяется с температурой, а допуски по импедансу расширяются. Для производителя медицинских устройств вопрос не в том, лучше ли высокочастотные материалы, а в том, оправдывает ли прирост характеристик вложенные средства и какой материал обеспечивает наилучший баланс для конкретного клинического применения.
Что означает «чистота сигнала» на практике
Чистый сигнальный канал в медицинском контексте означает три вещи. Во-первых, вносимые потери должны быть низкими и предсказуемыми во всём рабочем диапазоне частот, чтобы можно было правильно задать усиление входного усилителя. Во-вторых, характеристический импеданс линий передачи должен быть стабильным и точным — обычно 50 Ом или 75 Ом с жёсткими допусками, — чтобы неоднородности импеданса не вызывали отражений, снижающих качество изображения или точность измерений. В-третьих, электромагнитные помехи от соседних цепей или внешних источников должны подавляться за счёт правильного заземления, экранирования и расположения слоёв.
В диагностическом оборудовании для визуализации, таком как ультразвуковые сканеры, эти рабочие параметры напрямую влияют на разрешение изображения, глубину проникновения и способность различать типы тканей. В лабораторных анализаторах и устройствах для диагностики у постели больного они влияют на повторяемость измерений и нижний предел обнаружения.
Правильный выбор материала подложки — это основа чистого сигнального тракта. WeiYuanDa работает с четырьмя основными семействами высокочастотных ламинатов, каждое из которых соответствует различным медицинским требованиям по характеристикам и уровню затрат.
Семейство материалов |
Ключевые свойства |
Медицинское значение |
Типичное применение |
Частотный диапазон |
Rogers RO4350B / RO3003 |
Dk 3,0–3,5, Df до 0,0013, жёсткий допуск |
Низкие потери сигнала, стабильный импеданс при изменении температуры |
Высококачественный ультразвук, ВЧ-катушки МРТ, лабораторные приборы |
До 77 ГГц |
Taconic TLX / RF-35 |
Низкие вносимые потери, хорошая термостабильность, низкое влагопоглощение |
Надёжная работа в условиях циклов стерилизации и влажности |
Мониторы пациентов, портативная диагностика, ВЧ-входные каскады |
Несколько ГГц |
Arlon 85N |
Tg 250 °C, теплопроводность 0,20 Вт/(м·К), высокая прочность на отслаивание |
Выдерживает высокие температуры, механические нагрузки и жёсткие условия эксплуатации |
Мощные терапевтические устройства, промышленные медицинские системы |
Мощный ГГц-диапазон |
Isola IS620 |
Усиленный E-стеклом, стабилен до 10 ГГц |
Экономически эффективен для медицинских применений среднего уровня |
Вторичные цепи, цифровые секции, датчики с более низкими частотами |
До 10 ГГц |
Один лишь выбор материала не гарантирует чистый сигнальный тракт. Плата должна проектироваться, изготавливаться и тестироваться с неизменной дисциплиной на каждом слое.
Трассировка с контролируемым импедансом
Каждая высокочастотная дорожка в медицинском сигнальном тракте имеет целевое значение импеданса: обычно 50 Ом для ВЧ-цепей или определённый дифференциальный импеданс для высокоскоростных линий передачи данных. Достижение целевого значения требует точного контроля ширины дорожек, толщины диэлектрика, толщины меди и близости земляных слоёв. WeiYuanDa производит высокочастотные платы с трассировкой с контролируемым импедансом с использованием микрополосковых и полосковых конфигураций, с минимальной шириной линий и зазорами 3 мил для стандартных конструкций и 2 мил для усовершенствованных HDI-конструкций.
Земляные слои и экранирование
Непрерывные земляные слои необходимы как для контроля импеданса, так и для электромагнитного экранирования. В медицинском оборудовании, где аналоговые входные цепи расположены рядом с цифровыми схемами обработки и источниками питания, правильное разделение и заземление предотвращают паразитную связь по шумам. В многослойных высокочастотных конструкциях WeiYuanDa обычно предусмотрены выделенные земляные слои, прилегающие к сигнальным слоям, с прошивкой переходными отверстиями вдоль экранированных трасс для обеспечения непрерывных низкоимпедансных обратных путей.
Термостабильность
Медицинское оборудование часто работает в течение длительного времени, иногда 24 часа в сутки в больничных и клинических условиях. Компоненты нагреваются, корпус прогревается, и температура подложки печатной платы повышается. Если диэлектрическая проницаемость материала существенно изменяется с температурой, импеданс дорожек с контролируемым импедансом смещается, и характеристики ВЧ-цепей изменяются.
Высокочастотные ламинаты Rogers, Taconic и Arlon разработаны для стабильных электрических свойств в диапазонах температур, характерных для медицинского оборудования. В сочетании с правильным тепловым проектированием — более толстыми медными слоями, тепловыми переходными отверстиями и тщательно подобранной обработкой поверхности — эти материалы помогают обеспечить стабильную работу медицинского устройства с момента включения до конца длинного клинического дня.

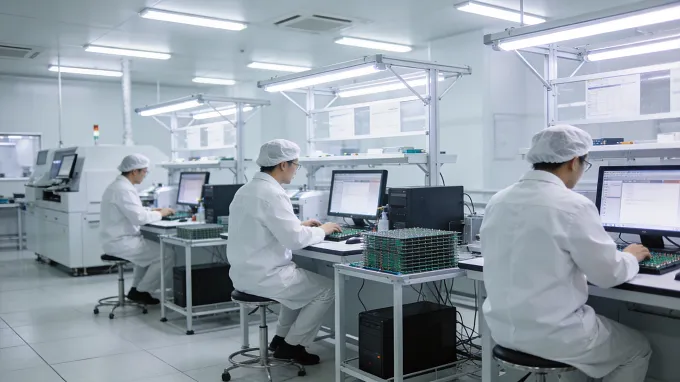

Даже хорошо спроектированная печатная плата может отказать в реальных условиях, если она не изготовлена с неизменной точностью. Для медицинского оборудования, где надёжность и повторяемость не подлежат компромиссам, производственная дисциплина важна не меньше, чем сама конструкция.
Прослеживаемость и хранение материалов
Высокочастотные ламинаты чувствительны к влаге и температуре. Если до начала производства они хранятся неправильно, их свойства могут измениться. WeiYuanDa поддерживает контролируемое хранение материалов и использует крупные запасы сертифицированных ламинатов Rogers, Taconic, Arlon и Isola, обеспечивая, чтобы производство всегда начиналось с материала, соответствующего спецификации.
Медная фольга и гладкость поверхности
Шероховатость медной фольги влияет на высокочастотные потери сигнала: более шероховатые поверхности увеличивают вносимые потери из-за скин-эффекта. Для высокочастотных медицинских применений WeiYuanDa использует гладкую медную фольгу в сочетании с паяльными масками с низкими потерями, которые не вносят дополнительных диэлектрических потерь в сигнальные дорожки.
Прецизионное сверление и совмещение слоёв
В многослойных платах совмещение (приводка) каждого слоя определяет точность расположения переходных отверстий и в конечном счёте импеданс металлизированных сквозных отверстий. Производственный процесс WeiYuanDa включает точный контроль послойного совмещения, что крайне важно для высокочастотных плат, где даже небольшие смещения могут повлиять на характеристики сигнала.
Тестирование и проверка
Каждая высокочастотная медицинская печатная плата WeiYuanDa проходит электрическое тестирование, включая проверку импеданса, проверку целостности цепей и испытание сопротивления изоляции. Для производителей медицинских устройств такое тестирование даёт уверенность в том, что платы, устанавливаемые в прибор, соответствуют тем, которые прошли валидацию при одобрении регулирующими органами.
WeiYuanDa имеет сертификат ISO 13485 — стандарт системы менеджмента качества, специфичный для медицинских изделий. Сертификаты ISO 9001, ISO 14001, IATF 16949 и UL дополнительно подтверждают качественные и нормативные возможности компании.
Компания WeiYuanDa Industrial Limited производит высокочастотные, HDI и специализированные печатные платы с 2005 года. Работая с производственной базы в Дунгуане (Китай) и европейского офиса поддержки в Италии, компания обслуживает заказчиков в области медицинских устройств и наук о жизни более чем в 50 странах.
Отличием WeiYuanDa в медицинских проектах является не только техническая компетентность, но и организация поддержки. Команда из более чем 24 инженеров выполняет техническую проверку Gerber-файлов в течение 6 часов после получения. Прототипы могут быть изготовлены всего за 1 день. Ответы на RFQ-запросы предоставляются в течение 2 часов. Для разработчиков медицинских устройств, работающих в условиях жёстких сроков проекта и нормативных этапов, такая скорость в сочетании с технической глубиной является практическим преимуществом.
Присутствие в Европе и сервис
Офис компании в Италии предоставляет европейским заказчикам, в том числе в странах Северной Европы, локальную точку контакта для технических обсуждений, управления проектами и логистической поддержки. Для компаний, производящих медицинские устройства и предпочитающих работать с изготовителями, понимающими европейские нормативные требования и стандарты качества, такое локальное присутствие упрощает коммуникацию и снижает неудобства, связанные с разницей часовых поясов.
Вопрос: Нужны ли высокочастотные печатные платы для всех медицинских устройств?
Ответ: Нет. Простые цифровые устройства, низкочастотные датчики и цепи только питания часто работают достаточно хорошо на стандартном FR-4. Высокочастотные материалы становятся важны там, где частота сигнала превышает несколько сотен мегагерц, где амплитуды сигналов очень малы или где точность импеданса напрямую влияет на качество измерений, например во входных каскадах ультразвуковых систем, ВЧ-катушках МРТ и высокоскоростных лабораторных анализаторах.
Вопрос: Каков срок изготовления прототипов медицинских высокочастотных печатных плат?
Ответ: WeiYuanDa может изготовить прототипы высокочастотных печатных плат всего за 1 день для стандартных конфигураций. Более сложные многослойные HDI-конструкции требуют дополнительного времени. Проверка инженерных файлов завершается в течение 6 часов, а ответы на RFQ-запросы предоставляются в течение 2 часов после получения проектных файлов.
Вопрос: Может ли WeiYuanDa помочь с нормативной документацией для медицинских устройств?
Ответ: WeiYuanDa сертифицирована по ISO 13485 — стандарту системы менеджмента качества для медицинских изделий. Этот сертификат подтверждает, что производственные процессы и системы качества компании соответствуют требованиям, ожидаемым регуляторами медицинских изделий. Производителям следует обсудить конкретные потребности в документации с инженерной командой WeiYuanDa на этапе планирования проекта.
