Мощные электронные изделия, такие как солнечные инверторы, платы управления электродвигателями электромобилей, промышленные сервоконтроллеры и модули питания серверов, всегда сталкиваются с двумя ключевыми конструктивными проблемами: чрезмерный перегрев силовых микросхем и заметное падение напряжения, вызванное большим током. Обычные печатные платы с тонкой медью 1/3oz, 0,5oz и 1–2oz не выдерживают длительную нагрузку большим током, а локальные горячие точки приводят к растрескиванию паяных соединений, старению компонентов и частым послепродажным отказам. Печатные платы с толстой медью (Heavy Copper PCB) используют сверхтолстые токопроводящие медные слои от 10oz и выше, что принципиально решает двойную задачу передачи сильного тока и отвода тепла и делает их основным носителем современного высокоплотного силового оборудования.
Это справочное руководство WYD систематизирует конструктивные особенности, ключевые конкурентные преимущества, нормативные стандарты проектирования и основные области применения печатных плат с толстой медью, а также учит, как выбирать квалифицированных производителей, чтобы избежать рисков тепловой перегрузки и перегорания цепей на этапах опытного производства и серийного выпуска.
В отличие от процесса тонкого травления меди, применяемого в обычных печатных платах, платы с толстой медью основаны на специальной гальванике толстой меди и прецизионном травлении, а их многослойная композитная структура оптимизирована для высокой мощности и теплопередачи. Четыре основных структурных модуля представлены ниже:

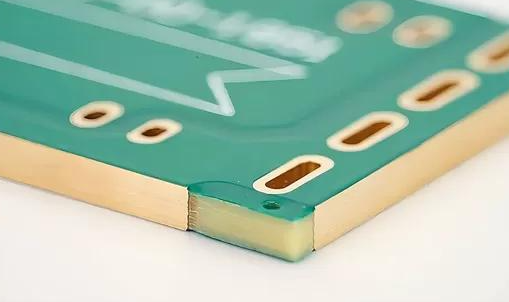

Сверхтолстый токопроводящий медный слой
Это ключевой признак плат с толстой медью. Отраслевой стандарт толщины толстой меди начинается с 3oz (около 105 мкм), а максимальная настраиваемая толщина достигает 15oz. Более толстое поперечное сечение меди значительно снижает сопротивление цепи, а медные полигоны большой площади позволяют быстро распределять тепло, выделяемое MOSFET, IGBT и другими силовыми приборами. Как внешние сигнальные слои, так и внутренние слои питания и земли поддерживают индивидуальное наращивание толстой меди.

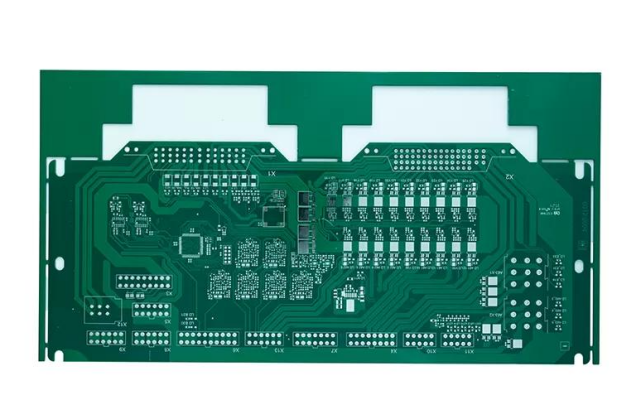

Базовый материал-основание
Основным сочетаемым материалом является подложка FR-4 с высокой Tg; для особых условий эксплуатации в качестве опций доступны безгалогенная подложка, алюминиевый металлический сердечник и специальная высокочастотная подложка. Подложка с высокой Tg способна противостоять термической деформации при знакопеременных циклах нагрева и охлаждения: значения Tg от 170 до 280 эффективно предотвращают коробление платы, расслоение межслойных соединений и отслаивание медного слоя, вызванное тепловым расширением толстой меди.
Изоляционный диэлектрический слой из препрега
Препрег с высокой прочностью сцепления разделяет каждый толстый медный токопроводящий слой, сохраняя стабильную электрическую изоляцию и обеспечивая вспомогательные вертикальные каналы теплопередачи между слоями, что позволяет сбалансировать безопасность изоляции и эффективность отвода тепла.
Слой финишной обработки поверхности различных типов
К доступным вариантам обработки поверхности относятся ENIG, OSP, HASL и иммерсионное олово. Финишная обработка ENIG широко применяется в автомобильном, медицинском и промышленном оборудовании с высокими требованиями к надежности, поскольку улучшает стойкость контактных площадок к окислению и стабильность пайки; OSP больше подходит для серийных силовых изделий, чувствительных к стоимости.
Конструкция изделия поддерживает односторонние, двусторонние и многослойные стековые схемы. Многослойные платы с толстой медью являются предпочтительным выбором для компактного мощного оборудования, которому одновременно требуется плотная трассировка сигналов и передача сильного тока.
Конструкция с толстой медью обеспечивает комплексное повышение характеристик мощного оборудования, и в жестких условиях высоких температур, сильных токов и вибраций ее преимущества невозможно заменить обычными платами с тонкой медью:
Высокая способность выдерживать большие токи
Увеличение толщины меди напрямую расширяет площадь токопроводящего сечения и значительно снижает импеданс цепи. Дорожки из толстой меди способны стабильно пропускать десятки ампер длительного рабочего тока и выдерживать мгновенные большие пусковые токи, эффективно сдерживая падение напряжения в силовых контурах и уменьшая потери мощности. Для цепей BMS электромобилей и промышленных инверторов это полностью устраняет скрытую опасность перегорания цепи из-за перегруженных тонких дорожек.
Встроенная высокоэффективная система отвода тепла
Медь обладает сверхвысокой теплопроводностью до 401 Вт/(м·К). Толстый медный полигон большой площади эквивалентен встроенному радиатору, который быстро распределяет тепло от силовых компонентов по всей плате. По сравнению с обычными платами FR4 с тонкой медью температура кристалла микросхем может быть снижена на 15–20 °C, что замедляет старение электронных компонентов и продлевает общий срок службы оборудования. Это также сокращает количество внешних радиаторов, упрощает механическую конструкцию изделия и снижает стоимость по спецификации BOM.
Высокая надежность при вибрации и термоциклировании
Толстая медная фольга образует более прочное сцепление с подложкой и препрегом. Сквозные металлизированные отверстия (PTH) и контактные площадки разъемов обладают более высокой механической несущей способностью и не растрескиваются при длительных испытаниях на вибрацию и чередующееся тепловое воздействие. После сотен циклов испытаний при высоких и низких температурах цепь остается целостной без расслоения и разрыва дорожек, что полностью соответствует строгим стандартам надежности автомобильной и аэрокосмической отраслей.
Обеспечение миниатюризации мощного оборудования
Благодаря отличным токонесущим и теплоотводящим характеристикам, интегрированным в плату, разработчики могут разумно уменьшать общие размеры печатной платы без ущерба для выходной мощности. Толстые медные полигоны могут заменить отдельные шины и вспомогательные теплопроводящие элементы, упрощая процесс сборки изделия и сокращая производственный цикл.
Гибкое сочетание с композитными технологическими процессами
Технология толстой меди может сочетаться с алюминиевой подложкой, металлическим сердечником, глухими и скрытыми переходными отверстиями и другими процессами, образуя композитные теплорассеивающие платы, что подходит для сверхмощных светодиодов, компактных источников питания и других сценариев с экстремальными требованиями к отводу тепла.
Для маломощных плат управления сигналами технология толстой меди не нужна, однако для любого электронного оборудования с большими токами и высоким тепловыделением печатная плата с толстой медью является незаменимым базовым носителем:
Электроника для новой энергетики и электромобилей
Бортовые зарядные устройства, платы управления приводом двигателей, системы управления батареями BMS и силовые модули автомобильных светильников работают в условиях резких перепадов температуры и постоянной вибрации. Печатные платы с толстой медью стабилизируют передачу мощности и контролируют рост температуры, полностью соответствуя стандартам сертификации качества автомобильной промышленности IATF 16949.
Промышленная автоматизация и мощное силовое оборудование
Промышленные инверторы, сервоприводы, сварочные источники питания, резервные источники бесперебойного питания UPS и мощные преобразователи AC-DC используют платы с толстой медью, чтобы выдерживать длительные сильные токи, уменьшать накопление тепла в цепях и обеспечивать стабильную длительную работу заводского оборудования.
Оборудование связи 5G и аппаратное обеспечение ИИ-вычислений
Блоки питания базовых станций 5G и модули питания ИИ-серверов устанавливаются в узких шкафах с плохой вентиляцией. Печатные платы с толстой медью оптимизируют общее управление теплом, поддерживая работу силовых микросхем в безопасном диапазоне температур при круглосуточной непрерывной эксплуатации.
Обладая более чем 20-летним опытом производства плат с металлическим сердечником и толстой медью, компания WYD PCB специализируется на прецизионных заказных платах для мощных устройств с управлением тепловым режимом и имеет более сильные технические возможности, чем обычные производители печатных плат.
У нас действует замкнутая система контроля качества по всему процессу с использованием установок автоматической оптической инспекции (AOI), анализаторов микрошлифов и камер термоудара для проверки адгезии меди, диэлектрической изоляции и целостности цепей в каждой партии. Наше предприятие имеет полный комплект сертификатов, включая ISO 9001, ISO 14001, ISO 13485, IATF 16949, а также сертификаты UL для Северной Америки и Канады.
Наша инженерная команда обеспечивает комплексную поддержку полного цикла — от анализа технологичности DFM и быстрого прототипирования до серийного производства. Мы обслуживаем мировых OEM-производителей в области автомобильной электроники, новой энергетики, промышленной автоматизации и телекоммуникационных серверов, балансируя точность, тепловые характеристики и стоимость, чтобы поставлять надежные решения на печатных платах для разработки мощных изделий.
С постоянным ростом плотности мощности электроники и продолжающейся миниатюризацией корпусов изделий печатные платы с толстой медью превратились из мелкосерийного заказного дополнения в стандартное конструктивное решение для всего мощного электронного оборудования. Понимание их внутренней стековой структуры, выбор толщины меди и стандартизированных проектных норм помогает инженерам эффективно устранять такие скрытые опасности, как тепловая перегрузка и перегорание цепей при больших токах.
При выборе производителя печатных плат с толстой медью в качестве основных критериев оценки рекомендуется рассматривать отработанные технологические возможности по толстой меди, полную систему испытаний на надежность и оперативную реакцию инженерной службы, а не ориентироваться только на цену готовых плат. Профессиональный производственный партнер позволяет значительно сократить число итераций проектирования, избежать потерь от брака прототипов и ускорить вывод новых мощных изделий на рынок.
Вопрос 1: Всегда ли более толстый медный слой на печатной плате с толстой медью лучше?
Не всегда. Хотя более толстая медь улучшает токонесущую способность и распределение тепла, чрезмерно толстая медь повышает сложность изготовления и себестоимость, а также ограничивает минимальную ширину дорожек для тонкой сигнальной разводки. Толщину меди следует определять комплексно, исходя из фактического рабочего тока, плотности трассировки и целевого теплового бюджета изделия.
Вопрос 2: Какие проектные документы необходимо предоставить для расчета стоимости печатной платы с толстой медью?
Необходимо подготовить проектные файлы Gerber или ODB++, механические чертежи изготовления платы, подробные спецификации стека слоев (толщина меди, тип подложки, общее количество слоев), требования к рабочему напряжению, выбор обработки поверхности, количество заказа и требования к срокам поставки.
Вопрос 3: Можно ли сочетать печатную плату с толстой медью и технологию алюминиевой металлической подложки?
Да. Печатная плата с толстой медью на алюминиевом основании объединяет толстую медную разводку и алюминиевую теплорассеивающую подложку и обладает сверхвысокой комплексной теплопроводностью, поэтому широко применяется в мощном светодиодном освещении и компактных силовых модулях с жесткими требованиями к отводу тепла.

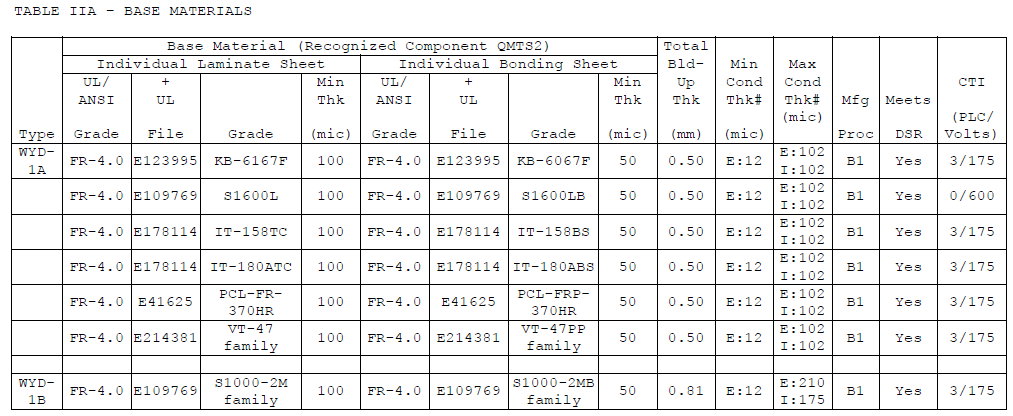

Вопрос 4: Имеет ли WYD PCB сертификацию UL для толстой меди?
Да. Компания WYD получила одобрение UL для толстой меди: внутренние слои — до 5oz, внешние слои — до 6oz. Материалы CCL, одобренные для наших печатных плат с толстой медью: KB6167, S1600L, IT158TC, IT180TC, PCL-FR-370HR, VT-47 Family и S1000-2M Family.
