Достижение целостности сигналов на гигагерцовых частотах: руководство WYD Engineering по высокочастотным печатным платам

Поскольку беспроводная связь, автомобильные радары миллиметрового диапазона, аэрокосмические радиочастотные модули и промышленный интернет вещей поднимают рабочие частоты выше 500 МГц вплоть до 77 ГГц, обычные печатные платы FR-4 не могут обеспечить стабильную передачу сигнала. Даже небольшие отклонения в диэлектрических характеристиках, гладкости меди и точности проводников вызывают значительные вносимые потери, отражение сигнала и электромагнитные помехи, ухудшая общую производительность оборудования. Для решения этих радиочастотных узких мест инженеры используют высокочастотные печатные платы на ламинатах с низкими потерями, а компания WeiYuanDa (WYD) является надежным производителем полного цикла, специализирующимся на изготовлении прототипов и серийном производстве высокочастотных печатных плат по индивидуальным требованиям для OEM-заказчиков по всему миру.

Это подробное техническое руководство, составленное нашей внутренней командой радиочастотных инженеров, охватывает основные теории высокочастотных печатных плат, уникальные производственные сложности, распространенные решения по радиочастотным подложкам, примеры применения в различных отраслях и полный набор собственных производственных преимуществ, доступных только в WYD. Мы используем более чем 20-летний опыт изготовления радиочастотных плат, чтобы объяснить, как наш точный контроль процессов решает распространенные проблемы целостности сигнала в гигагерцовом диапазоне для клиентов из более чем 50 стран.

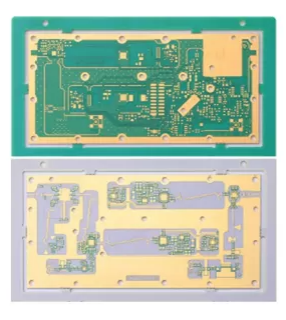

Ключевые различия между высокочастотными печатными платами и стандартными платами FR-4

Все правила проектирования и производства высокочастотных схем, принятые в WYD, нацелены на устранение затухания высокочастотного сигнала, при этом каждый технологический стандарт строго откалиброван для сигналов от 500 МГц до 77 ГГц.

Целостность сигнала как основа

На гигагерцовых частотах длина волны электромагнитных сигналов резко сокращается. Сигнал 10 ГГц имеет длину волны всего 30 мм в свободном пространстве — это означает, что даже небольшие неоднородности дорожек печатной платы могут действовать как антенны, излучая энергию и вызывая отражения. Высокочастотные печатные платы решают эту проблему за счет использования подложек с строго контролируемой диэлектрической проницаемостью (Dk 2,0–3,6) и крайне низким тангенсом угла потерь (Df 0,001–0,003), обеспечивая распространение сигнала с минимальным затуханием и фазовыми искажениями.

Требования к точности геометрии

В отличие от стандартных цифровых плат, где допустима ширина дорожек 5–8 мил, высокочастотные конструкции требуют точности ширины и зазоров до микрометрового уровня. Линии с контролируемым импедансом — будь то микрополосковые или полосковые конфигурации — должны сохранять неизменную геометрию по всему сигнальному тракту. Такие виды отделки поверхности, как ENIG (иммерсионное золото по химическому никелю) или иммерсионное серебро, предпочтительны благодаря гладкой и однородной медной поверхности, которая минимизирует потери в проводнике на высоких частотах.

Термическая и экологическая стабильность

Радиочастотные ламинаты должны сохранять стабильные электрические характеристики в широком диапазоне температур. Такие материалы, как Rogers RO4350B, обладают теплопроводностью 0,3–0,8 Вт/(м·К) в сочетании с низкими коэффициентами теплового расширения, что предотвращает дрейф импеданса при термоциклировании. Эта стабильность критически важна для применений, таких как базовые станции 5G и военные радары, которые непрерывно работают в жестких наружных условиях.

Выбор материала: четыре основных семейства радиочастотных ламинатов для высокочастотных печатных плат

Выбор правильного диэлектрического материала — это наиболее значимое решение при проектировании высокочастотной печатной платы. Материал напрямую определяет потери сигнала, стабильность импеданса и долговременную надежность. В WYD мы храним на складе и обрабатываем четыре наиболее часто используемых семейства радиочастотных ламинатов, что позволяет инженерам балансировать между производительностью, технологичностью и стоимостью.

Ламинаты Rogers (RO4350B, RO3003, RO3010):Отраслевой эталон для передовых радиочастотных и микроволновых разработок. Материалы Rogers обеспечивают стабильные значения Dk от 3,0 до 10,2 с ультранизким Df до 0,0013, поддерживая широкополосную работу вплоть до 77 ГГц. Это основной выбор для антенных фидерных сетей базовых станций 5G, фазированных антенных решеток и радиочастотных усилителей мощности, где целостность сигнала не подлежит компромиссам.

Ламинаты Taconic (TLX, RF-35):Известны превосходной термической стабильностью и минимальным влагопоглощением. TLX обеспечивает низкие вносимые потери и отличную стабильность размеров для радиочастотных переключателей многогигагерцового диапазона и высокоскоростных линий передачи. RF-35 является экономически выгодной альтернативой, совместимой со стандартными процессами производства печатных плат, что делает его идеальным как для прототипирования, так и для полномасштабного производства.

Arlon 85N:Разработаны для экстремальных условий эксплуатации. С температурой стеклования Tg 250 °C, теплопроводностью 0,20 Вт/(м·К) и высокой прочностью на отрыв Arlon 85N выдерживает работу в мощных радиолокационных передатчиках и аэрокосмических радиочастотных модулях, где необходимы как электрическая точность, так и механическая прочность.

Isola IS620 (армированный стекловолокном E-glass): практичный вариант среднего уровня. Стабильные электрические характеристики до 10 ГГц при более низкой стоимости, чем у систем на основе PTFE. Подходит для потребительской электроники и телекоммуникационных изделий, работающих на частотах ниже 5 ГГц, где не требуется полный уровень высокочастотных характеристик.

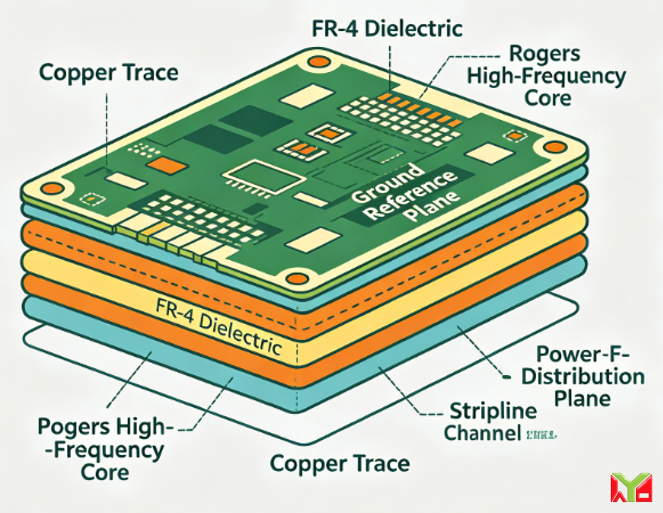

WYD также поддерживает гибридные конструкции стека слоев, в которых для критичных высокочастотных сигнальных слоев используются Rogers или PTFE, а для некритичных слоев — стандартный FR-4. Это обеспечивает высокочастотные характеристики без излишних затрат на материал на каждом слое.

Уникальные производственные сложности при изготовлении высокочастотных печатных плат

Изготовление высокочастотной печатной платы — это не просто замена одного ламината другим. Сам производственный процесс вносит переменные, которые могут как обеспечить, так и разрушить радиочастотные характеристики. Понимание этих сложностей помогает инженерам задавать реалистичные допуски и выбирать производителя с правильным контролем процессов.

Шероховатость поверхности медной фольги

На гигагерцовых частотах из-за скин-эффекта ток течет преимущественно по поверхности медных дорожек. Более шероховатая поверхность меди фактически увеличивает длину пути сигнала, повышая вносимые потери. Производители высокочастотных печатных плат должны использовать гладкую катаную или обработанную с обратной стороны медную фольгу — обычно со среднеквадратичной шероховатостью менее 1 мкм, чтобы свести этот эффект к минимуму.

Влияние диэлектрика паяльной маски

Стандартные паяльные маски имеют относительно высокий тангенс угла потерь, что добавляет диэлектрические потери при покрытии радиочастотных дорожек. В высокочастотных конструкциях избирательное нанесение паяльной маски или контактные площадки, определяемые паяльной маской (SMD), требуют тщательной трассировки, чтобы избежать непреднамеренных изменений импеданса. В некоторых критичных конструкциях используется окно в паяльной маске, чтобы полностью открыть радиочастотные дорожки.

Отражения от хвостовиков переходных отверстий

В многослойных высокочастотных печатных платах неиспользуемые хвостовики переходных отверстий над сигнальным слоем действуют как резонансные антенные элементы, вызывая отражения сигнала на определенных частотах. Обратное сверление — прецизионный процесс удаления неиспользуемой части хвостовика — необходимо для сохранения целостности сигнала в платах, работающих на частотах выше 5 ГГц. WYD предлагает обратное сверление с контролируемой глубиной как стандартную возможность для многослойных высокочастотных плат.

Стабильность размеров и совмещение слоев

Радиочастотные ламинаты имеют другие коэффициенты теплового расширения, чем стандартный FR-4. Во время ламинирования и последующей термообработки несоответствующее расширение может смещать геометрию дорожек или вызывать несовмещение слоев, что ухудшает контроль импеданса. Наш производственный процесс использует прецизионные системы выравнивания и контролируемые температурные профили для поддержания точности совмещения ±0,05 мм даже на 12-слойных стеках Rogers.

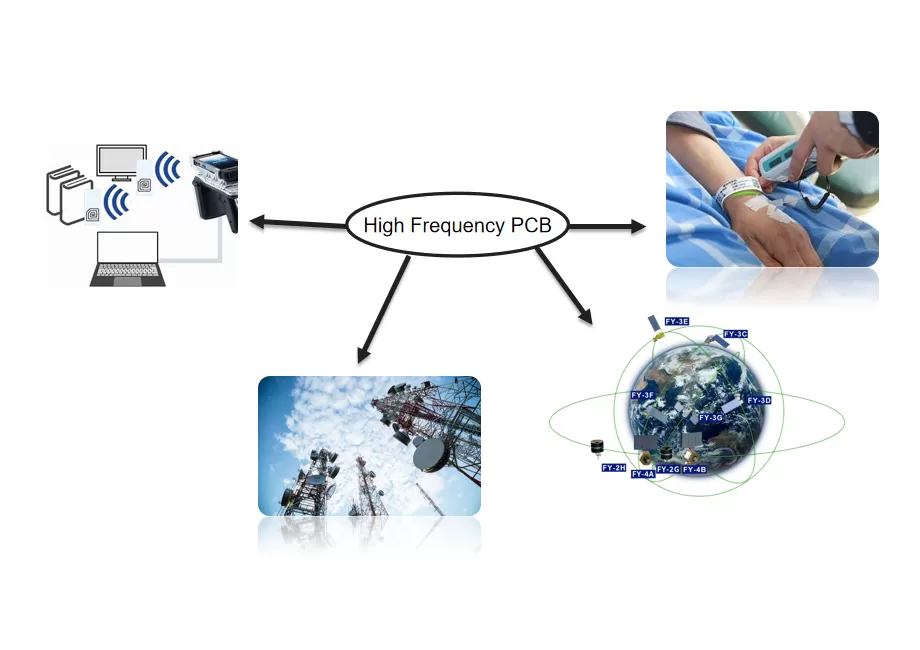

Реальные области применения высокочастотных печатных плат WYD

Высокочастотные печатные платы служат невидимой основой современной коммуникационной и сенсорной инфраструктуры. Наши платы поставляются OEM-производителям и научно-исследовательским компаниям в более чем 50 странах, а основные области применения включают:

Телекоммуникации 5G:Антенные модули базовых станций, усилители мощности и радиочастотные приемопередающие блоки используют высокочастотные платы на основе Rogers для стабильной передачи сигнала в миллиметровом диапазоне. Наши платы развернуты в коммерческой инфраструктуре 5G по всей Европе и Азии.

Авиакосмическая и оборонная промышленность:Приемопередатчики спутниковой связи, радиочастотные входные каскады навигационных систем и модули военных радаров требуют плат, которые надежно работают в экстремальных диапазонах температур. Платы на основе Arlon 85N от WYD соответствуют строгим стандартам надежности этих применений.

Медицинское диагностическое оборудование:Системы МРТ и ультразвуковые устройства используют высокочастотные печатные платы для точной обработки сигналов в радиочастотных катушках и матрицах преобразователей. Наша сертификация ISO 13485 гарантирует качество медицинского уровня для этих критически важных для жизни применений.

Промышленный интернет вещей и RFID: считыватели радиочастотных меток, микроволновые датчики и промышленные беспроводные модули выигрывают от экономически эффективных высокочастотных плат на основе Isola IS620 или Taconic RF-35, обеспечивая баланс между производительностью и экономикой производства.

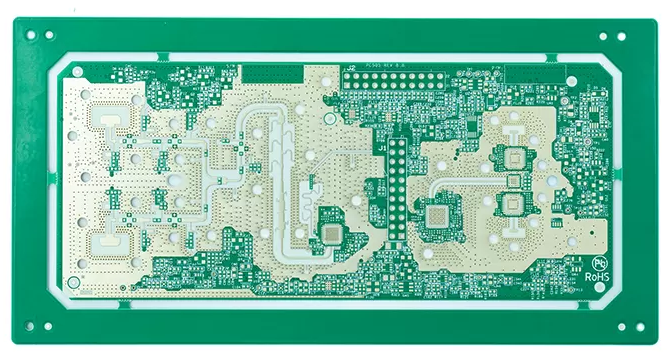

Почему инженеры по всему миру выбирают WeiYuanDa для производства высокочастотных печатных плат

WeiYuanDa (WYD) — это не просто производитель, а партнер по производству высокочастотных печатных плат, тесно сотрудничающий с инженерами-разработчиками от прототипа до серийного производства. Вот что нас отличает:

Более 20 лет опыта в производстве радиочастотных плат:Компания основана в Гонконге в 2005 году с производственными мощностями в Дунгуане. WYD накопила более двух десятилетий опыта в изготовлении сложных многослойных и высокочастотных печатных плат. 65% наших более чем 250 сотрудников имеют более 10 лет квалифицированного опыта в производстве печатных плат.

Крупномасштабный склад материалов:Мы поддерживаем складские запасы радиочастотных ламинатов Rogers, Taconic, Arlon и Isola, что исключает задержки, связанные с закупкой материалов. Это означает более быстрое прототипирование и более стабильную цепочку поставок для заказов серийного производства.

Полностью сертифицированная система качества:Наш завод имеет сертификаты ISO 9001, ISO 14001, ISO 13485, IATF 16949 и UL для рынков США и Канады. Мы также являемся членом IPC с сертификатами CIS, что подтверждает нашу приверженность международным стандартам качества.

Передовые инженерные возможности:Наша команда из более чем 24 инженеров проводит анализ на технологичность (DFM) в течение 6 часов, обладает опытом в сверлении с контролируемой глубиной, обратном сверлении, прецизионном фрезеровании и проектировании гибридных стеков FR-4/Rogers. Ответы на запросы коммерческих предложений предоставляются в течение 2 часов, а поставка прототипов возможна начиная от 1 рабочего дня.

Глобальная сервисная сеть:Благодаря локальным офисам продаж и технической поддержки в Пекине, Чэнду, Сиане, Шанхае, Шэньчжэне и Италии WYD обеспечивает локализованную поддержку клиентов по всему миру. В настоящее время мы обслуживаем заказчиков в более чем 50 странах, с особым вниманием к европейскому и североамериканскому рынкам.

Полный цикл производства под одной крышей: от обработки Gerber-файлов и оптимизации стека слоев до изготовления, тестирования импеданса и финальной инспекции — все процессы выполняются собственными силами. Такая вертикальная интеграция обеспечивает стабильность, ускоряет итерации и снижает количество ошибок при передаче между подразделениями по сравнению с аутсорсинговыми производственными цепочками.

Заключение

Проектирование высокочастотных печатных плат требует не только теоретических знаний — нужен производственный партнер, который понимает пересечение материаловедения, прецизионного производства и реальных радиочастотных характеристик. От антенных модулей на Rogers RO4350B до 12-слойных гибридных стеков для автомобильных радаров — WeiYuanDa обеспечивает качество, скорость и инженерную поддержку, которых требуют проекты гигагерцового класса.

Независимо от того, нужен ли вам быстрый прототип или серийное производство сложных радиочастотных плат, более чем 20-летний опыт WYD, всесторонние сертификаты и глобальная сеть поддержки делают нас партнером, на которого можно положиться.

Часто задаваемые вопросы

Q1: Когда мне нужны высокочастотные печатные платы вместо стандартных плат FR-4?

A1: Схемы, работающие на частотах выше 500 МГц, требуют радиочастотных ламинатов с низкими потерями. FR-4 имеет высокие диэлектрические потери на гигагерцовых частотах и не может поддерживать радар 77 ГГц или устройства 5G миллиметрового диапазона.

Q2: В чем преимущество гибридной печатной платы со стеком слоев?

A2: Гибридные конструкции используют высокочастотные материалы для критичных радиочастотных слоев и FR-4 для слоев питания/заземления, балансируя радиочастотные характеристики и общую стоимость материала.

Q3: Какие точностные допуски может обеспечить WYD для радиочастотных плат?

A3: WYD гарантирует точность совмещения слоев ±0,05 мм, минимальные ширину проводника и зазор 2 мил для HDI и шероховатость меди менее 1 мкм для стабилизации импеданса.
