По мере того как электронные изделия становятся меньше и функционально плотнее, традиционные компоновки печатных плат часто с трудом обеспечивают достаточное пространство для трассировки. Смартфоны, устройства с искусственным интеллектом, медицинская электроника, модули Интернета вещей, автомобильные системы и телекоммуникационное оборудование требуют большего количества компонентов, более коротких сигнальных путей и стабильных электрических характеристик в ограниченной площади платы. Именно здесь технология печатных плат HDI становится важной.
Печатная плата HDI обеспечивает более высокую плотность схемы за счет микропереходных отверстий, более тонких проводников, меньших зазоров и усовершенствованных структур слоев. Для инженеров и OEM-заказчиков понимание определения печатной платы HDI, ключевых правил проектирования печатных плат HDI и процесса производства печатных плат HDI позволяет снизить риски проекта до изготовления прототипа или серийного производства.
В этой переработанной версии сохранен четкий технический фокус и сокращены повторяющиеся формулировки о выборе поставщика.

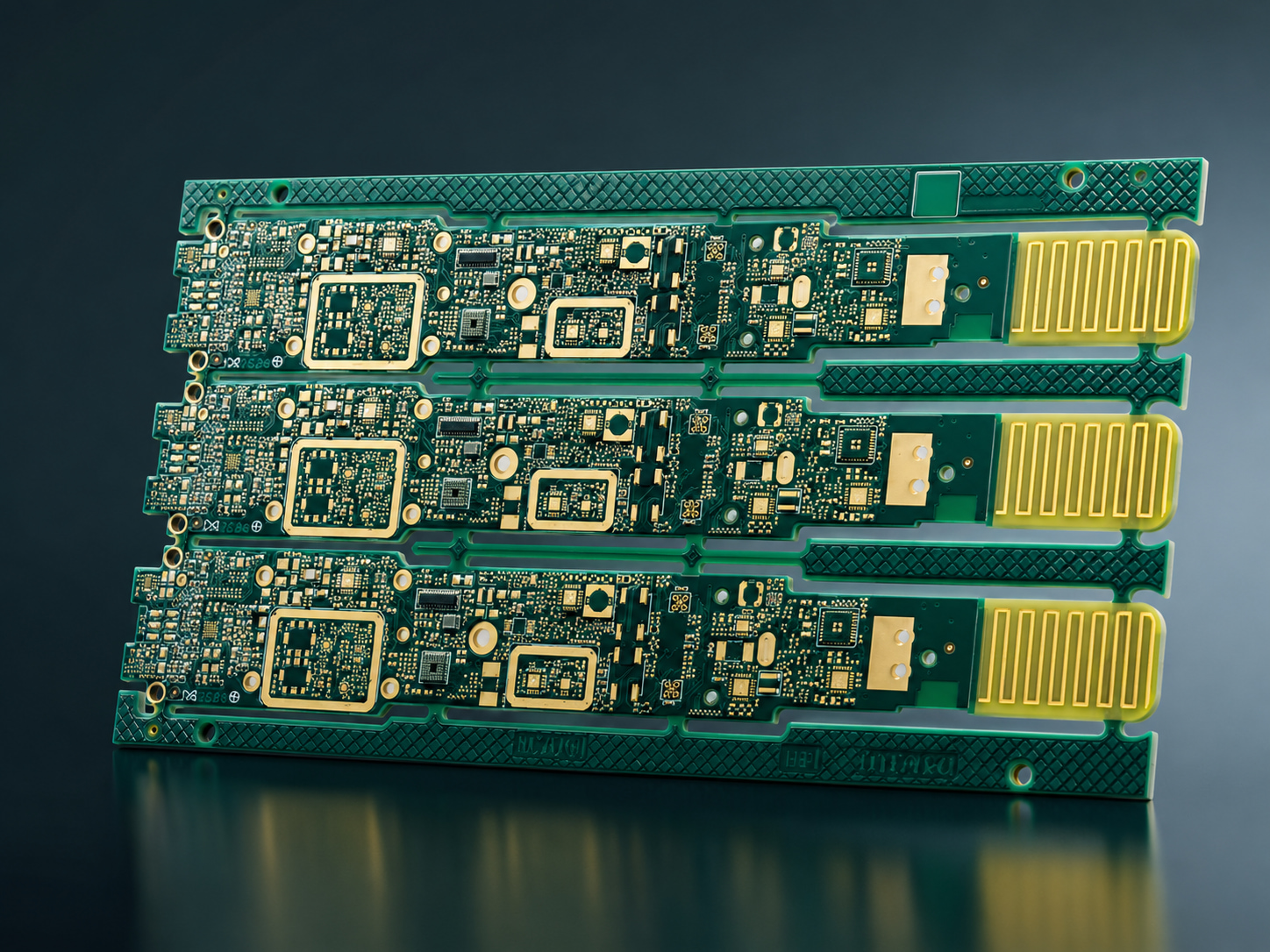

Базовое определение печатной платы HDI — это печатная плата с высокой плотностью межсоединений. По сравнению с обычными печатными платами плата HDI использует более тонкие проводники, меньшие зазоры, переходные отверстия меньшего размера и более высокую плотность соединений, чтобы разместить больше электрических функций на меньшей площади.
Технология HDI используется не только для уменьшения размеров платы. Она также позволяет повысить эффективность трассировки, сократить сигнальные пути, поддерживать высокоскоростную передачу сигналов и делать возможными компактные конструкции изделий. Типичная плата HDI может включать микропереходные отверстия, глухие переходные отверстия, скрытые переходные отверстия, структуры via-in-pad и последовательное ламинирование.
Структуры HDI следует выбирать в зависимости от плотности трассировки, типа корпусов компонентов, требований к сигналам, толщины платы и технологичности производства. Заказчикам не следует добавлять сложные структуры, если они не решают реальную проблему компоновки или надежности.
Характеристика HDI |
Функция |
Типичное применение |
Микропереходное отверстие |
Соединяет соседние слои небольшим лазерным переходным отверстием |
Вывод сигналов BGA, компактная трассировка |
Глухое переходное отверстие |
Соединяет внешний слой с внутренними слоями, не проходя через всю плату |
Гибкость трассировки и экономия места |
Скрытое переходное отверстие |
Соединяет только внутренние слои |
Сложная многослойная трассировка |
Via-in-pad |
Размещает переходное отверстие внутри контактной площадки компонента |
Микросхемы с большим числом выводов и более короткая трассировка |
Последовательное ламинирование |
Поэтапно формирует сложные структуры слоев |
Сложные HDI-структуры и структуры any-layer |
Качественное проектирование печатной платы HDI имеет решающее значение, поскольку платы HDI оставляют меньше места для ошибок проектирования. Проводники тоньше, зазоры меньше, а переходные отверстия меньше, поэтому проект следует проверить до запуска в производство.
· Подтвердите минимальную ширину проводников и зазоры в соответствии с возможностями производителя.
· Проверьте размер, глубину, соотношение сторон и конструкцию контактной площадки микропереходного отверстия.
· Проанализируйте разводку выходных цепей BGA и требования к переходным отверстиям в контактных площадках (via-in-pad).
· Запланируйте проводники с контролируемым импедансом до окончательного утверждения структуры слоев.
· Сбалансируйте распределение меди, чтобы снизить риск расслоения и коробления.
· По возможности оставляйте достаточную перемычку паяльной маски и зазоры для сборки.
Компактная электроника часто выделяет тепло на небольшой площади. Хотя HDI в основном ассоциируется с плотностью и трассировкой, тепловое поведение также следует учитывать. Размещение компонентов, распределение меди, заземляющие слои, тепловые переходные отверстия и структура слоев могут влиять на то, как тепло распространяется по плате.
Характеристики сигнала — еще одна причина, по которой проектирование печатных плат HDI имеет значение. Более короткие пути межсоединений помогают снизить потери сигнала, задержку и нежелательные помехи в высокоскоростных схемах. Для изделий, связанных с обработкой данных, беспроводной связью, датчиками или радиочастотными функциями, планирование компоновки напрямую влияет на стабильность.

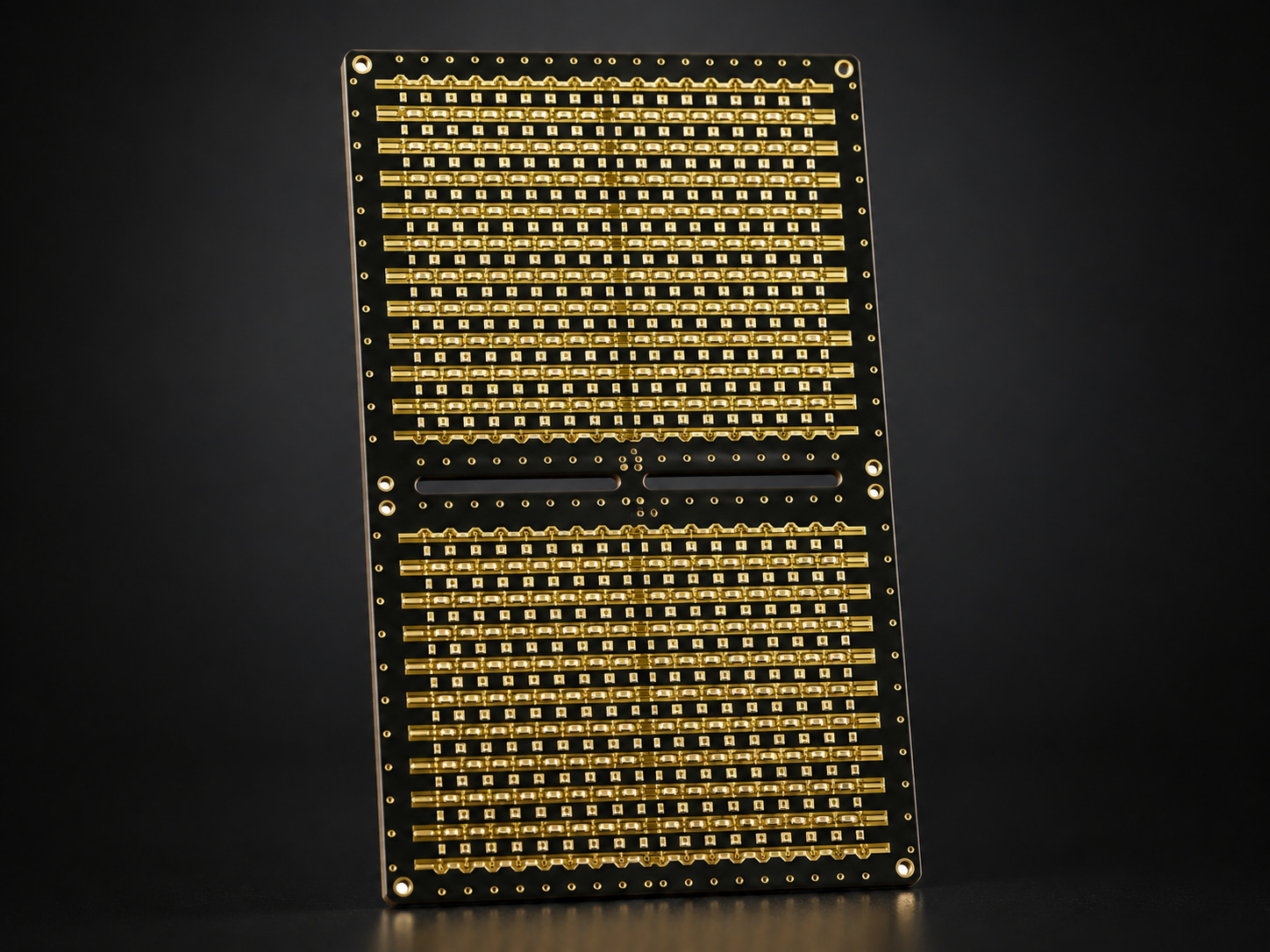

Процесс производства печатных плат HDI требует более высокой точности, чем стандартное производство печатных плат. Стабильный процесс обычно начинается с проверки DFM, в ходе которой производитель проверяет структуру слоев, ширину проводников, зазоры, структуру переходных отверстий, толщину меди, выбор материалов и финишное покрытие.

Лазерное сверление является ключевым этапом, поскольку микропереходные отверстия намного меньше стандартных просверленных отверстий. После сверления процессы металлизации и заполнения формируют надежные электрические соединения. Некоторые платы HDI также требуют последовательного ламинирования, при котором слои формируются за несколько циклов для создания сложных структур межсоединений.
После ламинирования и формирования переходных отверстий плата проходит экспонирование, травление, нанесение финишного покрытия, электрическое тестирование и окончательный контроль. Варианты финишного покрытия, такие как ENIG, OSP, HASL-LF, иммерсионное олово, иммерсионное серебро или золотые контакты, могут выбираться в зависимости от требований к сборке и надежности.
Фактические возможности могут варьироваться в зависимости от структуры слоев, выбора материалов, требований применения и окончательной инженерной проверки.
Параметр |
Стандартная HDI |
Усовершенствованная HDI |
Количество слоев |
До 24 слоев |
До 32 слоев |
Материал |
FR-4 TG170 |
Rogers 4350, 370HR |
Размер лазерного переходного отверстия |
0,15 мм |
0,20 мм |
Мин. проводник / зазор |
3 мил |
2 мил |
Соотношение сторон (лазерное переходное отверстие) |
1:1 |
0.8:1 |
Финишное покрытие |
HASL / ENIG / OSP |
HASL / ENIG / OSP |
Обладая более чем 20-летним опытом производства печатных плат, WEIYUANDA PCB поддерживает проекты многослойных печатных плат HDI, высокочастотных печатных плат и печатных плат IMS, уделяя особое внимание контролю качества, соблюдению сроков поставки и оперативной инженерной поддержке.
Для проектов печатных плат HDI заказчики могут предоставить файлы Gerber, требования к структуре слоев, предпочтения по материалам, требования к импедансу, пожелания по финишному покрытию, предполагаемое применение и объем производства для инженерной проверки. Это помогает выявить риски компоновки, проблемы со структурой слоев, вопросы по микропереходным отверстиям, ограничения по материалам и сложности серийного производства до того, как они повлияют на поставку.
Чтобы узнать больше о WEIYUANDAВозможности производства печатных плат HDI, вы можете поделиться структурой слоев, файлами Gerber, требованиями к применению и сроками поставки сКоманда WEIYUANDA PCBдля инженерной проверки и поддержки проекта.
Понимание определения печатной платы HDI — это первый шаг, но успешные проекты HDI требуют большего, чем просто знание того, что означает HDI. Заказчикам также необходимо понимать, как проектирование печатной платы HDI влияет на плотность трассировки, характеристики сигнала, тепловое поведение и технологичность производства.
Для компактной электроники, высокоскоростных схем, устройств с искусственным интеллектом, медицинской электроники, модулей Интернета вещей и телекоммуникационных систем технология печатных плат HDI позволяет разместить больше функций в меньшем пространстве, обеспечивая при этом стабильную работу. Ранняя проверка DFM с опытным производителем может сократить объем доработок и улучшить переход от прототипа к серийному производству.
