Мета-описание: Узнайте, как технология печатных плат HDI решает критические задачи базовых станций 5G — целостность высокочастотного сигнала на частотах 28 ГГц и выше и отвод тепла в компактных конструкциях. Узнайте о материалах, микропереходах и производственном опыте WeiYuanDa PCB.
Когда мы транслируем видео 4K на телефонах или ощущаем задержку менее миллисекунды в автономных автомобилях, мы редко задумываемся о том, что всё это делает возможным. Ответ кроется не только в высоких базовых станциях 5G, которые мы видим на крышах и склонах холмов, но и глубоко внутри них — на элементе технологии размером меньше вашей ладони: печатной плате высокой плотности межсоединений (HDI).
Сети 5G работают на частотах, далеко выходящих за пределы всего, что использовали предыдущие поколения. Диапазоны ниже 6 ГГц и спектр миллиметровых волн (mmWave) на частотах 28 ГГц и 39 ГГц требуют принципиального переосмысления того, как разрабатываются, производятся и внедряются печатные платы. Здесь есть две проблемы: поддержание целостности сигнала на чрезвычайно высоких частотах при одновременном отводе тепла во всё более компактных и энергонасыщенных модулях.
Специализированные производители, такие как WeiYuanDa Industrial Co., Limited, являются здесь идеальным решением. Обладая более чем 20-летним накопленным опытом в производстве печатных плат, наша компания разработала технологии изготовления, оптимизированные для особо сложных и высокочастотных применений.
Печатные платы высокой плотности межсоединений — это не просто «больше слоёв, втиснутых вместе». Согласно стандарту IPC-2226, платы HDI определяются особыми структурными характеристиками, которые отличают их:
Параметр |
Обычная печатная плата |
Печатная плата HDI |
Ширина проводников/зазоры |
≥ 6 мил (150 мкм) |
2–4 мил (50–100 мкм) |
Структура переходных отверстий |
Механическое сквозное отверстие |
Лазерно-сверлёный микропереход (≤ 0,15 мм) |
Толщина диэлектрика |
≥ 4 мил (100 мкм) |
1–2 мил (25–50 мкм) |
Плотность трассировки |
Базовая |
в 3 раза выше, чем у обычных |
Сокращение числа слоёв |
N/A |
на 30–40 % меньше слоёв при эквивалентной функциональности |

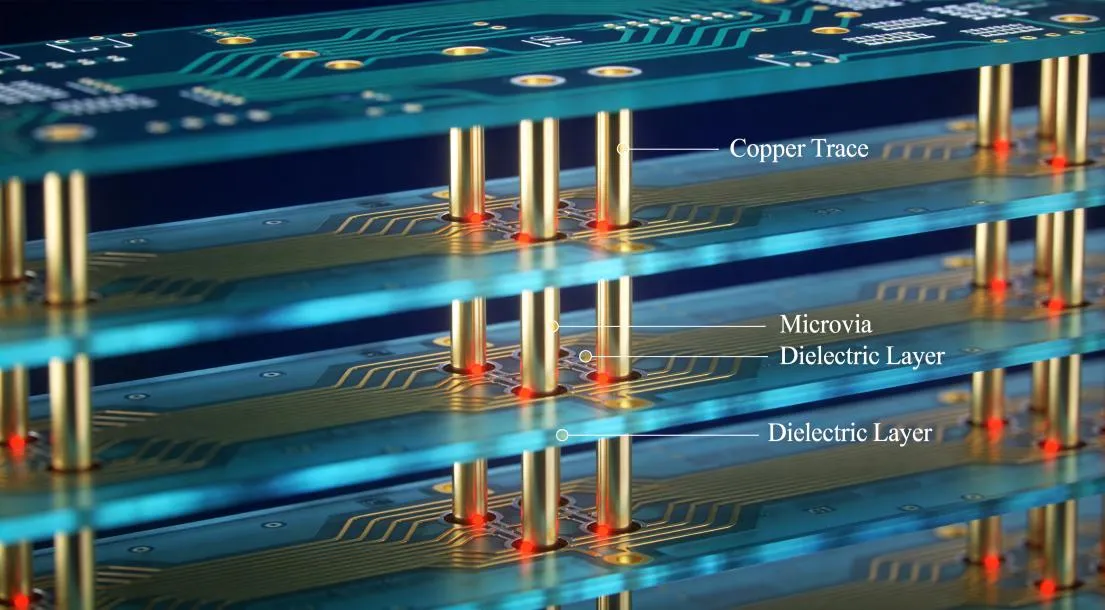

Ключевое преимущество обусловлено технологией микропереходов. Эти лазерно-сверлёные отверстия имеют диаметр менее 0,15 мм и аспектное соотношение 1:1, что позволяет создавать межслойные соединения, невозможные при использовании традиционных механических процессов сверления.
Это обеспечивает более короткие пути передачи сигнала наряду со значительно меньшей паразитной индуктивностью — всего лишь одной десятой значения индуктивности, свойственной сквозным переходным отверстиям. Кроме того, эта технология облегчает интеграцию компонентов с малым шагом, таких как корпуса BGA с шагом 0,25 мм.
Базовые станции 5G, оснащённые антенными решётками Massive MIMO 64T64R, требуют разводки 240 фидерных линий антенн на одной печатной плате.
Такая компоновка обеспечивает плотность восемь дифференциальных пар на квадратный сантиметр, что в четыре раза превышает плотность трассировки типовых схем 4G.
При такой высокой плотности компоновки перекрёстные помехи между соседними проводниками могут ухудшиться с -60 дБ до -45 дБ, превышая предельное значение -55 дБ, установленное в официальных спецификациях 5G.
Технология HDI ослабляет эту проблему с помощью следующих мер:
• Выделенные опорные плоскости заземления, назначенные каждому отдельному сигнальному слою, снижают перекрёстные помехи на величину до 92 %
• Ступенчатые структуры микропереходов, применяемые вместо стековых переходных отверстий, снижают паразитную индуктивность на 58 %
• Экранирующие переходные отверстия заземления, расположенные вокруг сигнальных переходных отверстий с заданными регулярными интервалами
На проводнике длиной 10 см из стандартного базового материала FR-4 на частоте 28 ГГц возникает затухание сигнала примерно 15 дБ; этот уровень затухания в десять раз выше, чем измеренный на рабочей частоте 2 ГГц, используемой для сетей 4G.
Таким образом, выбор материала является одним из наиболее решающих конструктивных факторов при разработке печатных плат HDI для 5G.
Известные производители, такие как WeiYuanDa, поставляют гибридные конфигурации пакетов слоёв: для высокоскоростных сигнальных слоёв используются подложки с низкими потерями, включая Rogers RO4350B (Dk = 3,48, Df = 0,0031), а для слоёв питания и структурных опорных слоёв применяется стандартный материал FR-4.
Такое сочетание материалов снижает общие затраты на материалы на 30–45 %, полностью удовлетворяя при этом требованиям к характеристикам сигнала, предъявляемым приложениями миллиметрового диапазона.
Компоненты базовых станций 5G создают в три раза большую плотность мощности, чем их аналоги 4G, — примерно 30 Вт/см² против 10 Вт/см². Модули усилителей мощности (PA), в частности, выделяют концентрированное тепло, которое необходимо эффективно отводить, чтобы предотвратить тепловое троттлинг и преждевременный отказ компонентов.
Проблема усугубляется самой архитектурой HDI: микропереходы (0,1 мм) и тонкие проводники (0,08 мм) ухудшают теплопроводность, создавая тепловое сопротивление до 20 °C/Вт по сравнению с 10 °C/Вт для обычных печатных плат. Без надлежащего теплового проектирования температура кристалла может подняться на 15 °C выше базовых значений 4G, что потребует дополнительных радиаторов, увеличивающих объём модуля на 20 %.
Современные печатные платы HDI для 5G используют несколько методов управления тепловым режимом:
Заполненные медью стековые микропереходы (CFSM): полностью заполняя каждый микропереход гальванически осаждённой медью перед укладкой следующего слоя, теплопроводность достигает 35–40 Вт/(м·К), обеспечивая прямой путь тепла от кристалла к плате. Производственный процесс WeiYuanDa достигает надёжности заполнения переходных отверстий более 99,8 % благодаря контролируемому ламинированию и металлизации.
Интеграция толстой меди: для энергонасыщенных участков включение слоёв толстой меди (от 3 oz до 20 oz) значительно улучшает токонесущую способность и распространение тепла. Опыт WeiYuanDa вПечатная плата с толстой медьюпроизводстве делает их особенно хорошо подходящими для модулей усилителей мощности 5G и секций управления питанием.
Металлическое основание и алюминиевые подложки: в герметичных уличных корпусах, где принудительное воздушное охлаждение недоступно,Алюминиевые печатные платыобеспечивают теплопроводность в 5–10 раз выше, чем у стандартного FR-4, что делает их идеальными для удалённых радиомодулей 5G (RRU).
Массивы тепловых переходных отверстий: стратегическое размещение тепловых переходных отверстий под горячими компонентами создаёт вертикальные тепловые трубки, отводящие тепло к внутренним плоскостям заземления или нижним радиаторам.
Выбор материала подложки в значительной степени определяет высокочастотные характеристики платы HDI. Вот сравнение различных материалов для приложений 5G:
WeiYuanDa поддерживает большой склад материалов Rogers и высокопроизводительных ламинатов FR-4, что позволяет быстро изготавливать прототипы для срочных проектов разработки 5G. Процесс последовательного ламинирования на предприятии в Дунгуане обеспечивает точное совмещение слоёв — критически важное для поддержания допуска на импеданс ±3 %, требуемого в конструкциях HDI для 5G.
Когда речь идёт о печатных платах HDI для 5G, разрыв между замыслом проектировщика и реальностью производства — именно то место, где терпят неудачу многие проекты. Именно здесь опытный производственный партнёр меняет всё.
Два десятилетия специализированного опыта
Основанная в 2005 году со штаб-квартирой в Гонконге и производственным предприятием в Дунгуане, Китай,WeiYuanDa Industrial Co., Limitedзавоевала свою репутацию именно на том типе сложных, высокотехнологичных печатных плат, которые требует инфраструктура 5G. Их портфель продукции охватывает печатные платы HDI до 32 слоёв, высокочастотные платы и решения с толстой медью — три опоры электроники базовых станций 5G.
Что выделяет WYD в контексте 5G:
Быстрое прототипирование: однослойные прототипы за 24 часа, ответы на запросы коммерческих предложений в течение 2 часов — критически важно для быстрых циклов итераций при разработке модулей 5G.
Глубина сертификации: сертификаты ISO 9001, ISO 14001, ISO 13485 (медицина), IATF 16949 (автомобильная промышленность) и UL — это означает, что их системы качества соответствуют строгим требованиям телекоммуникационных OEM-производителей на мировых рынках.
Локальная поддержка в Европе: их дочерняя компания в Италии обеспечивает прямую техническую поддержку и обслуживание клиентов для европейских заказчиков — значительное преимущество, если учесть, что многие ведущие мировые производители телекоммуникационного оборудования находятся в Европе.
Преимущество прямого производителя: как поставщик напрямую с завода без посредников, WeiYuanDa предлагает общение на инженерном уровне с командой из более чем 24 инженеров, гарантируя, что обратная связь по технологичности конструкции быстро доходит до клиентов.
Их передовые возможности HDI — поддержка до 32 слоёв с проводниками/зазорами 2 мил и лазерными переходными отверстиями 0,10 мм — напрямую отвечают требованиям по плотности и точности конструкций 5G AAU (активный антенный модуль) и BBU (модуль основной полосы частот).
Пока развёртывание 5G идёт полным ходом, индустрия печатных плат уже смотрит в будущее — на 6G, который будет работать в терагерцовом диапазоне (100–300 ГГц). Это ещё сильнее продвинет технологию HDI:
Проводники/зазоры менее 25 мкм станут стандартом (современные передовые HDI достигают 50 мкм)
HDI с межсоединениями в любом слое и полностью заполненными медью стековыми переходными отверстиями станут обязательными для требуемой плотности трассировки
Новые материалы подложек, включая керамико-полимерные гибриды и подложки на основе стекла, заменят традиционные ламинаты
Потребуется оптимизация проектирования с помощью ИИ для управления экспоненциально растущей сложностью ограничений по целостности сигнала, тепловым режимам и электромагнитной совместимости
Производители, инвестирующие в НИОКР сегодня, — как, например, лаборатория НИОКР WeiYuanDa в Дунгуане, разрабатывающая инновации в области микропереходов и толстой меди, — будут готовы к тому моменту, когда придёт 6G.
Печатные платы HDI — незаметные герои революции 5G. Без технологии микропереходов, сверхтонкой трассировки и стратегий отвода тепла, которые они обеспечивают, высокочастотные, высокоплотные и высокомощностные требования базовых станций 5G было бы просто невозможно удовлетворить.
Для инженерных команд, проектирующих инфраструктуру 5G, выбор правильного производственного партнёра по печатным платам так же важен, как и сама конструкция. Партнёр, который понимает целостность сигнала на частоте 28 ГГц, может обеспечить заполненные медью микропереходы с надёжностью более 99 % и предлагает экспертизу по материалам и глубину сертификации, требуемые телекоммуникационными OEM-производителями.
Компания WeiYuanDa PCB потратила 20 лет на создание именно таких возможностей. От производственного предприятия в Дунгуане до европейского офиса в Италии, от быстрого прототипирования до полномасштабного производства — они предоставляют производственный опыт, который превращает амбициозные проекты 5G в развёрнутую реальность.
Чтобы узнать больше о возможностях печатных плат HDI или запросить коммерческое предложение для вашего проекта 5G, посетитеwww.wyd-pcb.comили свяжитесь с их инженерной командой по адресу wai.tsang@microstar-pcb.cn.
Вопрос 1: Что такое печатная плата HDI и почему она критически важна для 5G?
Ответ: Печатные платы HDI (High-Density Interconnect) используют лазерно-сверлёные микропереходы, сверхтонкие проводники и тонкие диэлектрические слои для достижения плотности трассировки в 3–5 раз выше, чем у обычных печатных плат. Для базовых станций 5G, работающих на частотах 28 ГГц и выше, это означает более короткие пути сигнала, меньшие вносимые потери и превосходный контроль импеданса — всё это необходимо для надёжной работы в миллиметровом диапазоне.
Вопрос 2: Как технология печатных плат HDI справляется с тепловыми нагрузками в оборудовании 5G?
Ответ: Платы HDI для 5G используют заполненные медью стековые микропереходы (обеспечивающие теплопроводность 35–40 Вт/(м·К)), слои толстой меди, алюминиевые подложки и стратегически расположенные массивы тепловых переходных отверстий для эффективного отвода тепла от энергонасыщенных компонентов, таких как усилители мощности.
Вопрос 3: Каковы сроки изготовления прототипов HDI?
Ответ: Специализированные производители, такие как WeiYuanDa, могут изготовить однослойные прототипы в течение 24 часов, а ответы на запросы коммерческих предложений предоставляются в течение 2 часов. Сложные многослойные прототипы HDI обычно требуют 5–12 дней в зависимости от количества слоёв и наличия материалов.
