В современной быстро развивающейся электронной промышленности печатные платы (PCB) являются основой практически каждого устройства. В то время как однослойные и двухслойные платы подходят для базовых приложений, спрос на более высокую плотность, стабильность и производительность в сложных системах сделал 4-слойные платы отраслевым стандартом.
Хорошо спроектированная 4-слойная печатная плата обеспечивает превосходную целостность сигнала, лучшую электромагнитную совместимость и надежное распределение питания. От компактных медицинских устройств до мощных аэрокосмических систем — эти платы обеспечивают разработку продуктов нового поколения. В этой статье рассматриваются основы проектирования, производства и применения 4-слойных печатных плат, а также подчеркивается, как профессиональный производитель может гарантировать долгосрочный успех.

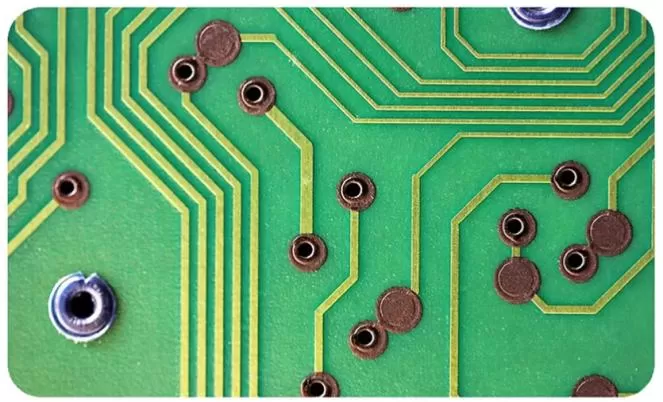

4-слойная печатная плата — это многослойная плата, состоящая из четырех медных слоев, разделенных диэлектрической изоляцией. В отличие от двухслойной платы с ограниченным пространством для трассировки, дополнительные слои в 4-слойной плате позволяют разработчикам оптимизировать подачу питания и маршрутизацию сигналов.
Распространенные конфигурации стека включают:
Сигнал – Земля – Питание – Сигнал
Земля – Сигнал – Питание – Земля
Выбор зависит от требований проекта, таких как скорость сигнала, распределение питания и контроль электромагнитных помех. Стандартная толщина обычно составляет около 1,6 мм, хотя для компактных устройств могут изготавливаться более тонкие или специализированные стеки.
Улучшенная целостность сигнала – Внутренние слои земли обеспечивают более короткие пути возврата, уменьшая перекрестные помехи и искажение сигнала.
Снижение электромагнитных помех (EMI) – Стратегическое размещение плоскостей минимизирует помехи, повышая надежность в чувствительных приложениях.
Компактная конструкция – Больше слоев для трассировки поддерживают сложные схемы без увеличения площади платы.
Улучшенное распределение питания – Выделенный слой питания обеспечивает стабильную подачу напряжения на компоненты.
Гибкость для современных устройств – Варианты, такие как жестко-гибкие и гибкие стеки 4-слойных плат, позволяют интегрировать их в небольшие нестандартные корпуса, например, в носимые устройства.
Проектирование прототипа 4-слойной платы требует соблюдения строгих инженерных правил:
Распределение слоев: Слои земли должны располагаться рядом с сигнальными слоями для экранирования.
Контролируемый импеданс: Необходим для высокочастотных конструкций в медицинской визуализации и мобильной связи.
Терморегулирование: Правильная толщина стека 4-слойной платы помогает равномерно распределять тепло.
Зазоры и ширина дорожек: Соблюдение стандартов IPC обеспечивает технологичность.
Профессиональные разработчики полагаются на правила проектирования 4-слойных плат и руководства, чтобы минимизировать ошибки и максимизировать технологичность.
Проектирование 4-слойной печатной платы включает нечто большее, чем просто добавление дополнительных медных слоев. Инженеры сталкиваются с несколькими проблемами при создании надежных плат для высокопроизводительных приложений. Понимание этих проблем и применение лучших практик обеспечивает оптимальную производительность и технологичность.
1. Управление целостностью сигнала в высокоскоростных цепях
По мере того как устройства становятся быстрее и сложнее, маршрутизация высокоскоростных сигналов становится критической. Неправильная длина дорожек или неудачное распределение слоев могут вызвать перекрестные помехи, отражения или потери сигнала. Использование контролируемого импеданса и тщательное размещение слоев земли и питания снижают эти риски, что особенно важно в медицинской электронике, мобильных устройствах и модулях IoT.
2. Терморегулирование
Компоненты высокой плотности и силовая электроника выделяют значительное тепло, что может повлиять на производительность и надежность печатной платы. Проектировщики должны оптимизировать толщину меди, расположение слоев и стратегии отвода тепла. Включение тепловых переходов или специальных теплоотводящих плоскостей в 4-слойный стек может предотвратить перегрев и обеспечить стабильную работу.
3. Сложность трассировки и плотность компонентов
Компактная бытовая электроника и носимые устройства часто требуют плотного размещения компонентов. Эффективное использование многослойной трассировки помогает минимизировать размер платы без ущерба для функциональности. Гибкие стеки 4-слойных плат позволяют изгибать и складывать, что открывает возможности для инновационных конструкций продуктов при сохранении целостности сигнала.
4. Соответствие стандартам и требованиям надежности
Для приложений в медицинских устройствах, автомобильной электронике и аэрокосмической отрасли платы должны соответствовать строгим требованиям безопасности и нормативным актам. Проектировщики должны следовать отраслевым стандартам, таким как IPC-2221 и IPC-6012, для компоновки, зазоров и выбора материалов. Надлежащая документация проекта 4-слойной платы обеспечивает повторяемое качество производства и снижает риск отказов во время тестирования или эксплуатации.
5. Сотрудничество между командами проектирования и производства
Тесное взаимодействие между разработчиками печатных плат и производителями является ключевым. Обсуждение вариантов стека, типов переходных отверстий, финишных покрытий и требований к сборке на ранних этапах проектирования предотвращает дорогостоящие доработки. Для быстрых прототипов и мелкосерийного производства такое сотрудничество обеспечивает как технологичность, так и производительность без ущерба для сроков.
Решая эти проблемы проектирования и применяя передовые методы, инженеры могут максимально использовать преимущества 4-слойных печатных плат, создавая платы, которые сочетают высокую производительность, компактность и надежность в широком спектре приложений.

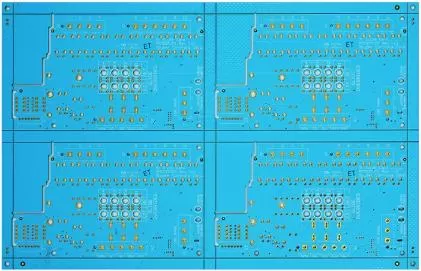

Производство 4-слойной печатной платы включает несколько сложных этапов:
Ламинирование – Склеивание медной фольги и диэлектрических материалов для создания многослойного стека.
Формирование изображения и травление – Создание рисунка схемы с помощью фоторезиста и химического травления.
Сверление и гальваника – Добавление переходных отверстий для соединения внутренних и внешних слоев.
Финишная обработка поверхности – Нанесение покрытий, таких как ENIG, HASL или OSP, для паяемости и долговечности.
Сборка – Монтаж компонентов с помощью SMT или THT процессов.
Тестирование – Всестороннее электрическое и функциональное тестирование для обеспечения качества.
Передовые производители также предлагают быстрое прототипирование, сборку 4-слойных плат и услуги «под ключ», сокращая время вывода новых продуктов на рынок.
4-слойные печатные платы широко используются в диагностической визуализации, мониторинге пациентов и портативных медицинских устройствах, где точность сигнала и надежность имеют решающее значение.
Смартфоны, планшеты и носимые устройства выигрывают от компактной компоновки 4-слойных плат. Гибкие стеки 4-слойных плат позволяют размещать высокопроизводительные схемы в сверхтонких корпусах. Нажмите здесь для печатной платы 5G
Автомобильные блоки управления, информационно-развлекательные системы и аэрокосмическая авионика полагаются на прочные 4-слойные медные печатные платы. Их способность выдерживать двустороннюю пайку оплавлением и работать в суровых условиях обеспечивает долгосрочную производительность. Нажмите здесь для автомобильной печатной платы
От умных фабрик до робототехники и шлюзов IoT — производство 4-слойных печатных плат поддерживает масштабируемые промышленные решения. Компании могут сбалансировать стоимость, сложность и функциональность при развертывании подключенных систем.
Высокочастотные материалы – поддержка приложений 5G и IoT.
Более тонкий стек 4-слойной платы – для сверхкомпактных мобильных и медицинских устройств.
Экологически чистое производство – использование устойчивых ламинатов и энергоэффективных процессов.
Интеграция с ИИ – проектирование 4-слойных плат с помощью ИИ для оптимизированной компоновки и более быстрого прототипирования.
Выбор правильного партнера так же важен, как и сам проект. WEIYUANDA PCB — это надежный производитель 4-слойных печатных плат с многолетним опытом, обслуживающий клиентов в медицинской, электронной, мобильной, автомобильной и промышленной сферах.
Комплексные возможности: от однослойных до сложных 4-слойных плат, многослойных плат, гибких и жестко-гибких конструкций.
Индивидуальные услуги: проектирование 4-слойных плат, разработка индивидуальных стеков и полные решения по сборке.
Быстрое прототипирование: быстрая поставка прототипов 4-слойных плат для ускорения разработки продукта.
Передовое производство: высокоточное оборудование для изготовления компоновки 4-слойных плат, 4-слойной пайки оплавлением и автоматизированного тестирования.
Мировое признание: поставки в более чем 40 стран сертифицированных и надежных решений печатных плат.
Нужен ли вам прототип 4-слойной платы для НИОКР или крупномасштабное производство 4-слойных плат для коммерческого развертывания, WEIYUANDA обеспечивает точность, скорость и надежность.
