Как проектировать печатные платы с толстой медью? Руководство WYD по производству сильноточных плат

Когда печатные платы должны непрерывно проводить токи выше 10 А — в солнечных инверторах, контроллерах электродвигателей электромобилей, зарядных устройствах, промышленных сервоприводах или серверных блоках питания — стандартные дорожки из меди 1 oz не справляются. Перегрев дорожек, падение напряжения, усталость паяных соединений и отказы в полевых условиях становятся неизбежными. Печатные платы с толстой медью решают эту проблему за счет медных слоев от 3 oz до 10 oz (105–350 мкм), превращая саму плату в сильноточный тракт с интегрированным отводом тепла.

Это руководство охватывает основные принципы проектирования печатных плат с толстой медью, производственные ограничения, влияющие на выбор компоновки, реальные примеры применения, а также то, как компания WeiYuanDa (WYD) — с более чем 20-летним опытом производства плат силовой электроники и сертифицированной UL технологией толстой меди до 6 oz готовой меди (210 мкм) на внутренних и внешних слоях — подходит к решению этих задач на практике. Все приведенные здесь технические характеристики и технологические данные основаны на наших реальных производственных возможностях.

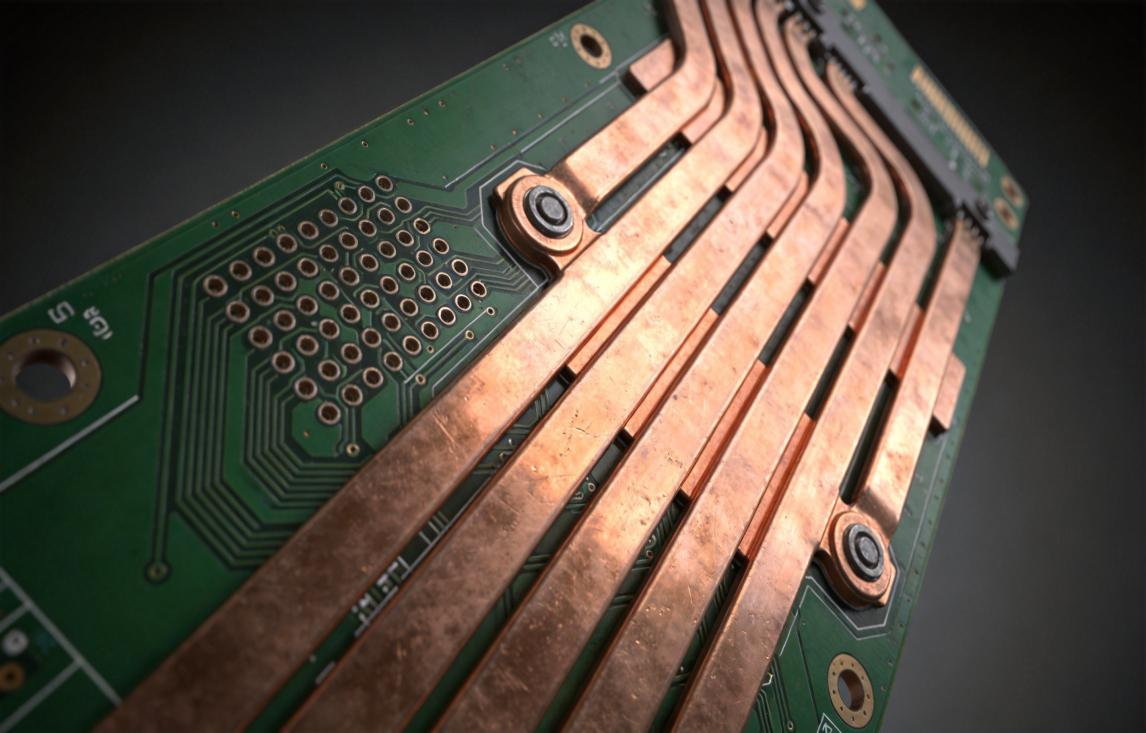

Что определяет печатную плату с толстой медью и почему это важно

Печатная плата с толстой медью классифицируется по толщине медного слоя, превышающей 3 oz/ft² (примерно 105 мкм). В WeiYuanDa наши платы с толстой медью охватывают толщину меди от 3 oz до 6 oz (с сертификацией UL) и изготавливаются на подложке FR-4 с финишным покрытием ENIG или OSP. Это принципиально отличается от стандартных плат: дополнительная масса меди изменяет электрическое сопротивление, путь отвода тепла и механическое поведение всей конструкции.

WYD поддерживает три структурные конфигурации для проектов с толстой медью:

◆ Односторонняя толстая медь — для простых плат распределения сильноточных цепей

◆ Двусторонняя толстая медь — когда значительные токовые пути требуются с обеих сторон

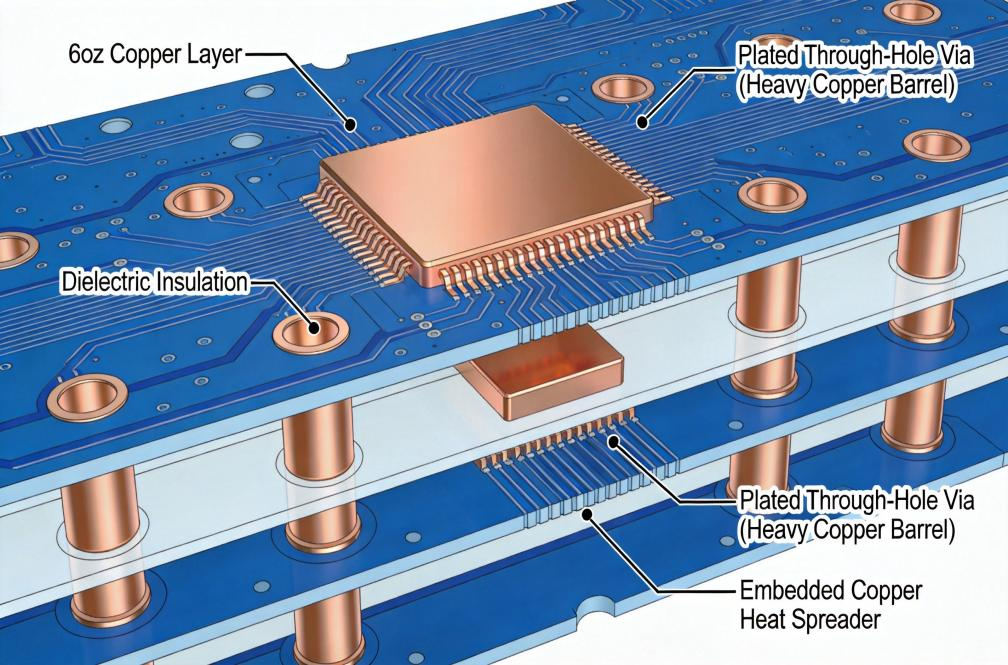

◆ Многослойная толстая медь — объединение силовых слоев со слоями трассировки сигналов в сложных системах

Выбор между этими конфигурациями зависит от плотности трассировки, теплового бюджета и архитектуры системы. Наша инженерная команда проверяет файлы Gerber в течение 6 часов и предоставляет обратную связь по DFM о распределении веса меди, назначении слоев и стратегии переходных отверстий до начала производства.

Инженерные преимущества толстых медных слоев

Токонесущая способность

Электрическое сопротивление меди обратно пропорционально площади поперечного сечения. Дорожка 4 oz проводит примерно в четыре раза больший ток, чем дорожка 1 oz при той же ширине.

Тепловые характеристики

При теплопроводности около 401 Вт/(м·К) толстые медные слои работают как встроенные теплораспределители. Тепловая энергия от силовых компонентов — MOSFET-транзисторов, диодов, дросселей — отводится от контактных площадок и распределяется по медной плоскости. Это снижает температуру горячих точек и продлевает срок службы компонентов. В таких применениях, как LED-драйверы и контроллеры двигателей, это часто полностью устраняет необходимость во внешних радиаторах.

Механическая стабильность при термических нагрузках

В условиях быстрых перепадов температуры — подкапотное пространство автомобилей, наружное силовое оборудование, промышленные машины — толстые медные слои противостоят усталости от термоциклирования. В стандартных дорожках 1 oz за тысячи циклов могут возникать микротрещины в паяных соединениях. Дополнительная масса толстой меди обеспечивает структурную стабильность, выдерживающую такие условия, поэтому сертификация WYD по IATF 16949 специально поддерживает производство толстой меди автомобильного класса.

Упрощенная архитектура системы

Встраивая токопроведение и отвод тепла непосредственно в печатную плату, конструкции с толстой медью снижают потребность в дополнительных компонентах — меньше шин, радиаторов и вентиляторов. Такая эффективность конструкции особенно ценна в компактных корпусах для силовых модулей и подсистем электромобилей, где место на плате ограничено.

Производственные проблемы и технологические решения WYD

Изготовление толстой меди — это не просто использование более толстой медной фольги. Увеличенная толщина меди создает производственные проблемы, требующие специализированного контроля процессов.

Точность травления

По мере увеличения толщины меди травление должно удалять больше материала, сохраняя точную геометрию дорожек. Стандартное травление вызывает чрезмерное боковое подтравливание толстой меди, создавая трапециевидные профили, отклоняющиеся от проектного замысла. В процессе травления WYD используются алгоритмы компенсации, откалиброванные для меди 3–10 oz, что сохраняет точность ширины линий даже на платах с участками меди разного веса.

Ступенчатое наращивание для избирательного усиления

При весе меди выше 4 oz большинство производителей не могут нанести полную толщину за один проход. В WYD мы используем ступенчатое наращивание или Copper strip — наращивание меди поэтапно с промежуточными этапами травления. Это позволяет избирательно усиливать толщину в сильноточных зонах, сохраняя более тонкую геометрию в сигнальных областях. Ступенчатое наращивание требует тесной координации между инженерами-проектировщиками и производственной командой, и наши 24+ инженеров работают вместе с нашим торговым представителем напрямую с клиентами для оптимизации последовательности наращивания слоев.

Заполнение диэлектриком и контроль ламинирования

Более толстые медные дорожки создают больший перепад высот между медью и подложкой. Диэлектрический материал должен полностью заполнять эти зазоры, чтобы предотвратить пустоты, которые могут вызвать пробой изоляции. WYD контролирует давление ламинирования и температурные профили для обеспечения равномерного заполнения диэлектриком — это особенно критично для многослойных конструкций с толстой медью, где несколько толстых медных слоев укладываются друг на друга.

Сертификация UL и проверка качества

Печатные платы WYD с толстой медью имеют сертификацию UL для внутренних и внешних слоев до 6 oz готовой толщины меди (на основе 175 мкм базовой меди плюс 35 мкм гальванического покрытия) и сертифицированы для рынков США и Канады. Каждая плата проходит проверку трасс методом AOI, анализ микрошлифов после термоудара на толщину меди и целостность переходных отверстий.

Где печатные платы с толстой медью имеют значение

Технология толстой меди нужна не для каждой конструкции. Слаботочные сигнальные платы отлично работают на стандартной меди Hoz или 1 oz. Но для следующих применений толстая медь часто является единственным практическим выбором — и именно в этих секторах WYD накопила самый глубокий производственный опыт:

Автомобили и электромобили:Системы управления батареями электромобилей, контроллеры привода двигателей и бортовые зарядные устройства работают в условиях постоянных тепловых и вибрационных нагрузок. Сертификация WYD по IATF 16949 гарантирует качество автомобильного класса для плат, работающих в диапазоне от -40°C до 125°C и выше.

Промышленный контроль и автоматизация:Сварочное оборудование, сервоконтроллеры и платы распределения питания требуют печатных плат, выдерживающих длительные высокие токи без деградации. Термическая стабильность толстой меди сокращает межсервисные интервалы и незапланированные простои.

Возобновляемая энергетика:Солнечные инверторы и преобразователи ветроэнергетики работают в условиях переменных нагрузок в суровых наружных условиях. Толстая медь управляет сильноточными цепями постоянного/переменного тока и эффективно рассеивает тепло, обеспечивая более высокую эффективность преобразования на объектах с ограниченным доступом для обслуживания.

Аэрокосмическая и оборонная промышленность:Критически важные для полета силовые модули требуют абсолютной надежности. Сочетание стабильности подложки FR-4 и толстой медной конструкции удовлетворяет строгим экологическим требованиям аэрокосмической отрасли, а сертификации WYD по ISO 13485 и ISO 9001 поддерживают прослеживаемость качества для этих применений.

Почему инженеры выбирают WYD для проектов с толстой медью

Основанная в Гонконге с собственной производственной базой в Дунгуане, компания WeiYuanDa (WYD) производит печатные платы более двух десятилетий. Наш завод площадью 12 000 м² ежемесячно поставляет более 4 000 номенклатурных позиций инженерным командам и отделам закупок в более чем 50 странах мира.

Вместо того чтобы охватывать узкий сегмент, мы поддерживаем возможности по всему спектру технологий печатных плат — от стандартных многослойных FR-4 и HDI-плат до высокочастотных ламинатов, сильноточных носителей с толстой медью и алюминиевых конструкций с термоотводом. Такая широта позволяет нам удовлетворять разнообразные потребности автомобильной, промышленной автоматизации, телекоммуникационной, IoT, энергоснабжающей и светотехнической отраслей без необходимости для наших клиентов квалифицировать нескольких поставщиков.

Каждая партия проходит одинаковые стандарты контроля независимо от размера заказа. Наши сертификации — ISO 9001, ISO 14001, ISO 13485, IATF 16949 и UL для США и Канады — подтверждены для всего ассортимента продукции. Опытные партии и серийное производство используют одинаковый контроль процессов, а это означает, что плата, которую вы утвердили в первый день, — это та же самая плата, которую вы получите в заказе номер десять тысяч.

Инженерные запросы получают коммерческое предложение в течение двух часов, подкрепленное круглосуточной технической поддержкой наших команд, расположенных в Китае и Италии. Независимо от того, требуется ли вашей программе единичный прототип или регулярный ежемесячный график, WYD готова реагировать со скоростью и последовательностью, которых требует ваш график.

Заключение

Технология печатных плат с толстой медью превращает плату из простого электрического межсоединения в интегрированную платформу доставки питания и управления теплом. Правильный выбор веса меди, понимание производственных ограничений и партнерство с опытным производителем — три фактора, определяющие, будет ли ваша конструкция с толстой медью надежно работать в полевых условиях.

Независимо от того, создаете ли вы прототип системы управления батареями электромобиля следующего поколения или масштабируете производство промышленных силовых модулей, более чем 20-летний опыт WeiYuanDa в области толстой меди, сертификация UL и полный цикл производственных возможностей делают нас партнером, на которого можно положиться от первого прототипа до серийного производства.

Часто задаваемые вопросы

Q1: Какой диапазон веса меди поддерживает WYD для печатных плат с толстой медью?

A1: WYD поддерживает толщину меди от 3 oz до 10 oz на слой, с сертификацией UL для готовой меди до 6 oz (210 мкм) как на внутренних, так и на внешних слоях.

Q2: Можно ли изготавливать печатные платы с толстой медью как многослойные?

A2: Да. WYD производит односторонние, двусторонние и многослойные конфигурации с толстой медью. Многослойные конструкции требуют специализированного ступенчатого наращивания и контроля ламинирования для сохранения заполнения диэлектриком и определения дорожек.

Q3: Какие финишные покрытия доступны для плат с толстой медью?

A3: WYD предлагает ENIG и OSP в качестве стандартных финишных покрытий для печатных плат с толстой медью, которые выбираются на основе процесса пайки, экологических требований и ожидаемого срока хранения.
