Краткий ответ:Тяжёлая медная печатная плата поддерживает высокий ток за счёт увеличения сечения проводника и распределения тепла, однако сам по себе вес меди не определяет допустимую нагрузку. Необходимо совместно оценивать ширину дорожек, расположение слоёв, допустимый перегрев, обдув, выводы, переходные отверстия, баланс меди и весь путь отвода тепла. |

Источники питания, инверторы, преобразователи, приводы двигателей, аккумуляторные системы, промышленные контроллеры и защитное оборудование часто работают с токами, которые превышают практические возможности дорожек обычных сигнальных плат.

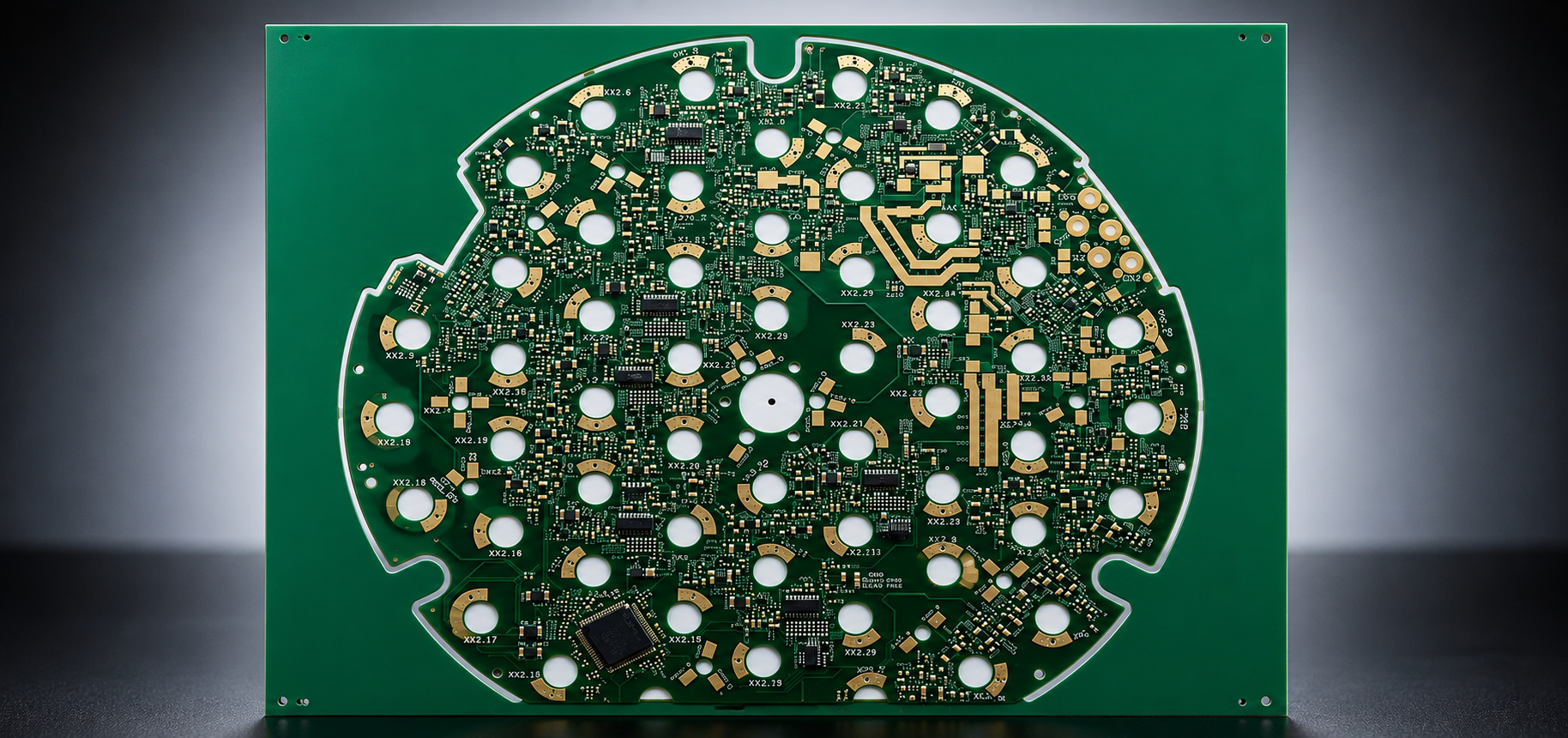

Хорошо спроектированная печатная плата с толстой медью для применения в источниках питания может объединить цепи управления и сильноточные пути в одном узле, сократить внешнюю силовую проводку, повысить механическую прочность и улучшить распределение тепла. Конструкция всё равно должна быть проверена в реальных рабочих и аварийных условиях.
Плата с толстой медью использует значительно более толстую медь, чем обычная плата; на практике часто говорят о финишной меди от 3 унций, хотя определения поставщиков и достижимые диапазоны различаются.
Утолщённая медь может применяться на внешних слоях, внутренних слоях, в отдельных областях, в металлизированных отверстиях или в сочетании этих структур. Конструкция может включать сильноточные зоны рядом с управляющими областями со стандартной медью, но смешанные медные конструкции требуют тщательной проработки травления, гальванического наращивания, ламинирования, заполнения смолой и баланса меди.
Главная цель не в том, чтобы просто сделать плату тяжелее. Нужно создать надёжные токовые пути, приемлемый перегрев, прочные межсоединения и технологичную геометрию проводников.
Увеличение веса меди увеличивает толщину проводника и, следовательно, площадь поперечного сечения, что может снизить сопротивление и нагрев I²R при неизменных ширине и длине.
Допустимый ток не является универсальной величиной «ампер на унцию». Он зависит от ширины дорожки, толщины меди, расположения на внутреннем или внешнем слое, допустимого перегрева, температуры окружающей среды, материала платы, соседней меди, обдува, режима работы и того, как тепло отводится от узла. Отраслевым справочным документом для определения допустимой токовой нагрузки при проектировании печатных плат является IPC-2152.
Проектирование сильноточной печатной платы должно опираться на заданный предел перегрева и проверяться с учётом фактического стека слоёв. Узкие переходы, спицы тепловой разгрузки, контактные площадки разъёмов, плавкие вставки, группы переходных отверстий и сужения могут стать самыми горячими точками, даже если основной проводник широкий.
Лучший проводник — тот, который с достаточным запасом удовлетворяет электрическим, тепловым, изоляционным и технологическим требованиям.
Увеличение ширины дорожки часто выгоднее, чем увеличение веса меди, если есть свободная площадь платы. Толстая медь становится ценной, когда место ограничено, требуется механическая прочность, необходимо увеличить ток через металлизированные отверстия или конструкция выигрывает от встроенных шинных структур.
Для первой оценки используйте моделирование или инструмент на основе IPC, затем согласуйте результат с производителем. Тепловые испытания прототипа должны включать длительную нагрузку, пиковую нагрузку, аварийные или импульсные режимы, где применимо, и максимально ожидаемую температуру окружающей среды.
Параметр конструкции |
Влияние на характеристики |
Контрольный вопрос |
Финишная толщина меди |
Изменяет сечение проводника, сложность травления и геометрию металлизированных элементов |
Указано ли значение для базовой меди или финишной меди? |
Ширина и длина дорожки |
Напрямую влияет на сопротивление и падение напряжения |
Где находятся самые узкие сильноточные участки? |
Внутренний или внешний слой |
Внутренние проводники обычно хуже отводят тепло |
Можно ли проложить основной силовой путь по внешней меди или более крупным полигонам? |
Структура переходных и металлизированных отверстий |
Передаёт ток между слоями и может создавать узкие места |
Достаточны ли размер отверстия, толщина металлизации и число переходных отверстий? |
Допустимое повышение температуры |
Определяет цель теплового проектирования |
Какая максимальная температура проводника и компонента допустима? |
Интерфейс выводов и разъёмов |
Контактное сопротивление может стать основным источником локального нагрева |
Контролируются ли размер площадки, металлизация, усилие крепежа и номинальный ток? |
Толстая медь распределяет и проводит тепло, но плате по-прежнему нужен определённый путь к окружающему воздуху, шасси, холодной плите или радиатору.
Силовые полупроводники, выпрямители, шунты, трансформаторы, дроссели и разъёмы могут создавать сосредоточенные горячие точки. Используйте широкие медные области, короткие токовые контуры, соответствующие тепловые переходные отверстия, непосредственный контакт металла с металлом, где это допустимо, и такое размещение компонентов, при котором чувствительные к нагреву управляющие цепи не находятся рядом с самыми горячими устройствами.
The WYDпечатная плата с толстой медьюстраница описывает варианты изготовления толстослойных медных структур, арешение для печатных плат источников питаниястраница связывает эти возможности с требованиями к инверторам, преобразователям, выпрямителям и сильноточным применениям.
Высокий ток и высокое напряжение — это разные задачи проектирования: толстая медь может снизить сопротивление проводника, но она не заменяет надлежащую изоляцию и соблюдение расстояний.
Рабочее напряжение, степень загрязнения, группа материала, высота над уровнем моря, категория перенапряжения, покрытие, прорези и применимые стандарты изделия могут влиять на пути утечки и воздушные зазоры. Травление толстой меди также изменяет геометрию боковых стенок проводника, поэтому необходимо учитывать технологические возможности изготовления и конечные зазоры после обработки.
Если силовые и управляющие цепи расположены на одной плате, чётко определяйте границы изоляции и избегайте прокладки низкоуровневых сигнальных дорожек через зашумлённые пути коммутационных токов. Соединения по Кельвину для токовых шунтов и управляемые обратные пути могут повысить точность измерений.
Конструкции с толстой медью требуют раннего анализа технологичности (DFM), поскольку распределение гальванического покрытия, компенсация травления, заполнение смолой, давление ламинирования, надёжность стенок отверстий, покрытие паяльной маски и плоскостность платы предъявляют более высокие требования, чем для обычных плат.
Укажите требования к финишной меди по слоям, стек слоёв, минимальную ширину проводников и зазоры, допущения по току через переходные отверстия, размеры металлизированных отверстий, допуски, финишное покрытие, ограничения по панели и критерии приёмки. Электрические испытания следует сочетать с анализом поперечных сечений, автоматическим оптическим контролем (AOI), контролем размеров и любой необходимой проверкой тепловых или токовых нагрузок.
Возможности WYD PCBинформация может быть полезна при обсуждении контроля и управления процессами до изготовления оснастки. Для запроса стоимости приложите Gerber или ODB++, технологические примечания, карту токов, предельные напряжения, ожидаемый перегрев и объём производства.
Многие заказчики используют 3 унции или более как практический порог, но определения различаются. Всегда указывайте требуемую толщину финишной меди по слоям.
Нет. Допустимый ток также зависит от ширины, расположения слоя, перегрева, обдува, окружающей меди, длины и пути отвода тепла.
Да, возможны платы со смешанными функциями, но баланс меди, зазоры, травление, ламинирование, снижение шумов и технологичность становятся более сложными.
Разработчики могут использовать металлизированные отверстия, группы переходных отверстий, заполненные медью структуры, прессовые соединения, выводы или встроенные шины. Выбранный метод необходимо проверить по плотности тока и надёжности.
Предоставьте стек слоёв, финишную медь по слоям, карты токов и напряжений, предел повышения температуры, минимальные геометрические размеры, требования к отверстиям, финишное покрытие, механический чертёж и критерии испытаний.
Проверяйте падение напряжения и температуру при длительной и пиковой нагрузке в наихудших условиях окружающей среды и охлаждения, контролируя выводы, переходные отверстия, сужения, полупроводники и магнитные компоненты.
