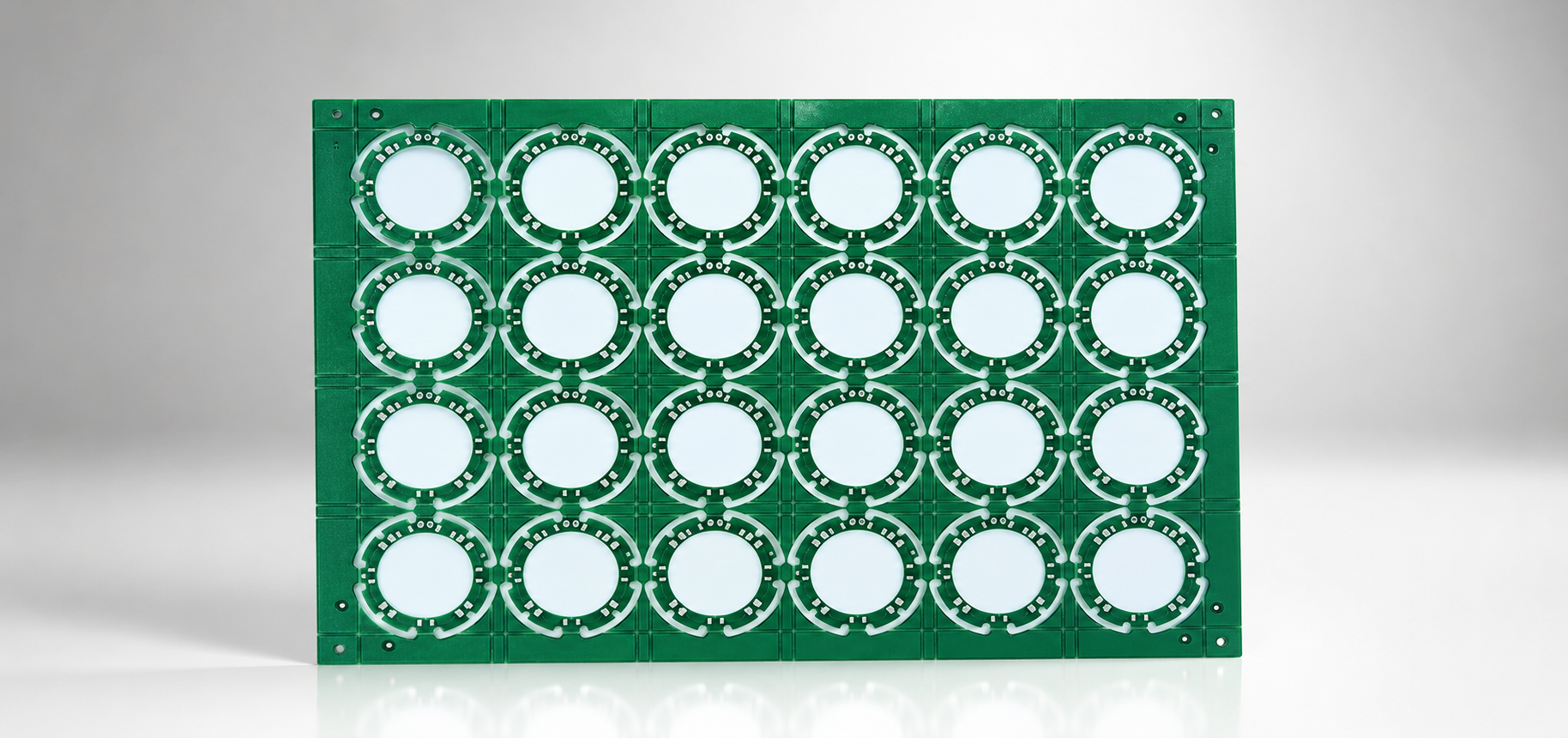

Материал печатных плат CEM-3 и теплопроводность: что нужно знать заказчикам

CEM-3 широко применяется в односторонних и двусторонних платах для бытовой техники, освещения, источников питания, органов управления, дисплеев и другой электроники, чувствительной к стоимости. Во многих операциях он обрабатывается аналогично FR-4 и, в зависимости от марки, может обеспечивать более лёгкую вырубку или меньший износ свёрл.

Однако заказчики иногда считают все материалы CEM-3 теплопроводными. В этом руководстве объясняется структура материала, чем улучшенные марки отличаются от обычного CEM-3 и когда лучшим выбором может быть FR-4 или алюминиевая печатная плата.

Что такое материал CEM-3 для печатных плат?

Материал CEM-3 для печатных плат — это огнестойкий композитный эпоксидный ламинат, в котором армирование стеклотканью и стекломатом находится под медной фольгой.

Конструкция отличается от обычного ламината FR-4 на основе стеклоткани, но многие марки CEM-3 разработаны для привычных процессов производства печатных плат. Поставщики материалов обычно позиционируют CEM-3 для односторонних и двусторонних плат, где важны стоимость, электрические характеристики, поведение при вырубке или сверлении и эффективность производства.

Свойства различаются в зависимости от производителя и марки. Диапазон толщин, медная фольга, температура стеклования, температура разложения, CTI, диэлектрические характеристики, горючесть, теплопроводность, блокировка УФ-излучения, содержание галогенов и совместимость с бессвинцовыми процессами должны проверяться по актуальному паспорту материала.

Что означает CEM-3 с высокой теплопроводностью?

CEM-3 с высокой теплопроводностью — это специализированная марка, разработанная для лучшего отвода тепла, чем обычный ламинат CEM-3, однако фактическое значение и метод испытания зависят от конкретного материала.

Это обозначение не следует применять к каждой плате из CEM-3. Например, крупные поставщики ламинатов предлагают как обычные, так и теплопроводные семейства CEM-3. Поэтому при закупке необходимо указывать конкретную марку и класс либо определять требуемое тепловое свойство и метод приёмки.

Теплопроводность — лишь одна из характеристик платы. Площадь меди, толщина платы, контакт с компонентами, контактные площадки, обдув, конструкция корпуса, способ крепления и сопряжение с радиатором по-прежнему определяют итоговый рост температуры.

CEM-3 против FR-4 и алюминиевой печатной платы

Правильный выбор подложки зависит от плотности трассировки, теплового потока, электрической изоляции, механических требований, технологического процесса, объёма производства и целевой стоимости.

Когда CEM-3 является удачным инженерным и закупочным выбором

CEM-3 является практичным выбором, когда схема относительно проста, объём производства значителен, процесс сборки выигрывает от вырубки или эффективного сверления, а требуемые электрические и тепловые характеристики обеспечиваются квалифицированной маркой.

Его часто рассматривают для пультов дистанционного управления, бытовой техники, плат дисплеев, подцепей источников питания, игрового оборудования, элементов управления освещением, небольших промышленных контроллеров и других односторонних или двусторонних изделий.

WYD’sзагрузки ламинатов и паяльной маскистраница включает паспорта CEM-3 от поставщиков материалов. Выбранную марку затем следует согласовать соднослойная печатная платаконструкцией, толщиной платы, медью, процессом сборки и целевым уровнем надёжности изделия.

Когда вместо этого следует выбирать FR-4 или алюминий

Выбирайте FR-4, когда конструкции требуется многослойная трассировка, широкий выбор материалов с высокой Tg или повышенной надёжностью, контролируемый импеданс, плотные тонкие элементы или уже имеющаяся квалификация на основе конкретного семейства FR-4.

Выберитеалюминиевую печатную платукогда тепловой поток сосредоточен и узлу требуется прямой путь от светодиодов или силовых приборов в металлическое основание и радиатор. WYDрешение для печатных плат освещениядемонстрирует типичное применение плат на металлическом основании в освещении, арешение для печатных плат источников питанияохватывает преобразование энергии и сильноточные применения.

Теплопроводная марка CEM-3 может занять промежуточное положение в отдельных применениях, но её следует проверять с учётом всего теплового пути, а не выбирать только по названию материала.

Свойства CEM-3, которые следует указывать заказчику

Закупочная спецификация должна определять контролируемые характеристики материала и допустимые замены, а не использовать только общий термин CEM-3.

· Производитель и марка или список утверждённых эквивалентов с уведомлением об изменениях.

· Применимая спецификация IPC на ламинат и признание UL или требование по огнестойкости.

· Толщина платы, допуск по толщине, медная фольга и конечная толщина меди.

· Tg, Td, расширение по оси Z или требование к термостойкости, где применимо.

· CTI, сопротивление изоляции, электрическая прочность диэлектрика и поведение во влажной среде.

· Значение теплопроводности, метод испытания и допуск приёмки для улучшенных марок.

· Совместимость с бессвинцовым процессом, максимальный профиль оплавления или пайки и требуемое количество циклов.

· Метод сверления или вырубки, качество отверстий, надёжность металлизированных отверстий (PTH), допуск на контур и панелизацию.

· Цвет, блокировка УФ-излучения, совместимость с AOI, требования по отсутствию галогенов или RoHS, если применимо.

Как проверить печатную плату из CEM-3 перед серийным производством

Проверка должна включать анализ документации на материал, DFM-анализ, контроль первого изделия, пробную сборку, электрические испытания, проверку размеров и тепловые или климатические испытания, специфичные для применения.

Для теплопроводных марок измеряйте собранное изделие при наихудшей нагрузке и условиях окружающей среды. Сравните температуру в горячей точке, равномерность температуры, запас по компонентам, температуру паяных соединений, температуру корпуса и эффективность охлаждения с целевыми проектными значениями. Если результат находится на границе, сравните марку диэлектрика, площадь меди, толщину платы, размещение компонентов, обдув и альтернативы на металлическом основании.

Перед запуском серийного производства отправьте производителю печатных плат точные требования к материалу и условия применения. Компания WYD PCB может проверить данные по CEM-3, файлы производства, конструкцию панели и количество прототипов через свой канал связи.

Часто задаваемые вопросы

Любой ли материал CEM-3 обладает теплопроводностью?

Нет. Существуют как обычные, так и улучшенные теплопроводные марки CEM-3. Необходимо подтверждать конкретную марку поставщика и значение из паспорта материала.

Является ли CEM-3 тем же самым, что и FR-4?

Нет. Оба материала представляют собой облицованные медью ламинаты на эпоксидной основе, но их армирующая структура и семейства марок различаются. Характеристики необходимо сравнивать по паспортам и с учётом применения.

Можно ли использовать CEM-3 для двусторонних печатных плат?

Да. Многие марки CEM-3 поддерживают изготовление односторонних и двусторонних плат, включая применение с металлизированными сквозными отверстиями, если выбранная марка и процесс квалифицированы.

Может ли CEM-3 с высокой теплопроводностью заменить алюминиевую печатную плату?

Он может улучшить отвод тепла при умеренных тепловых нагрузках, но для сосредоточенного тепловыделения мощных светодиодов или полупроводников по-прежнему может быть полезен тепловой путь через металлическое основание. Рекомендуется сравнение на прототипах.

В каких применениях обычно используется CEM-3?

Бытовая техника, пульты дистанционного управления, дисплеи, простые платы питания, элементы управления освещением, потребительская электроника, игровое оборудование и узлы промышленного управления — распространённые примеры.

Что следует указать в запросе коммерческого предложения (RFQ) на CEM-3?

Укажите марку и класс материала или контролируемые свойства, толщину, медь, число слоёв, процесс изготовления отверстий, огнестойкость, CTI, требования по теплопроводности, профиль пайки, количество и ожидания по испытаниям.
