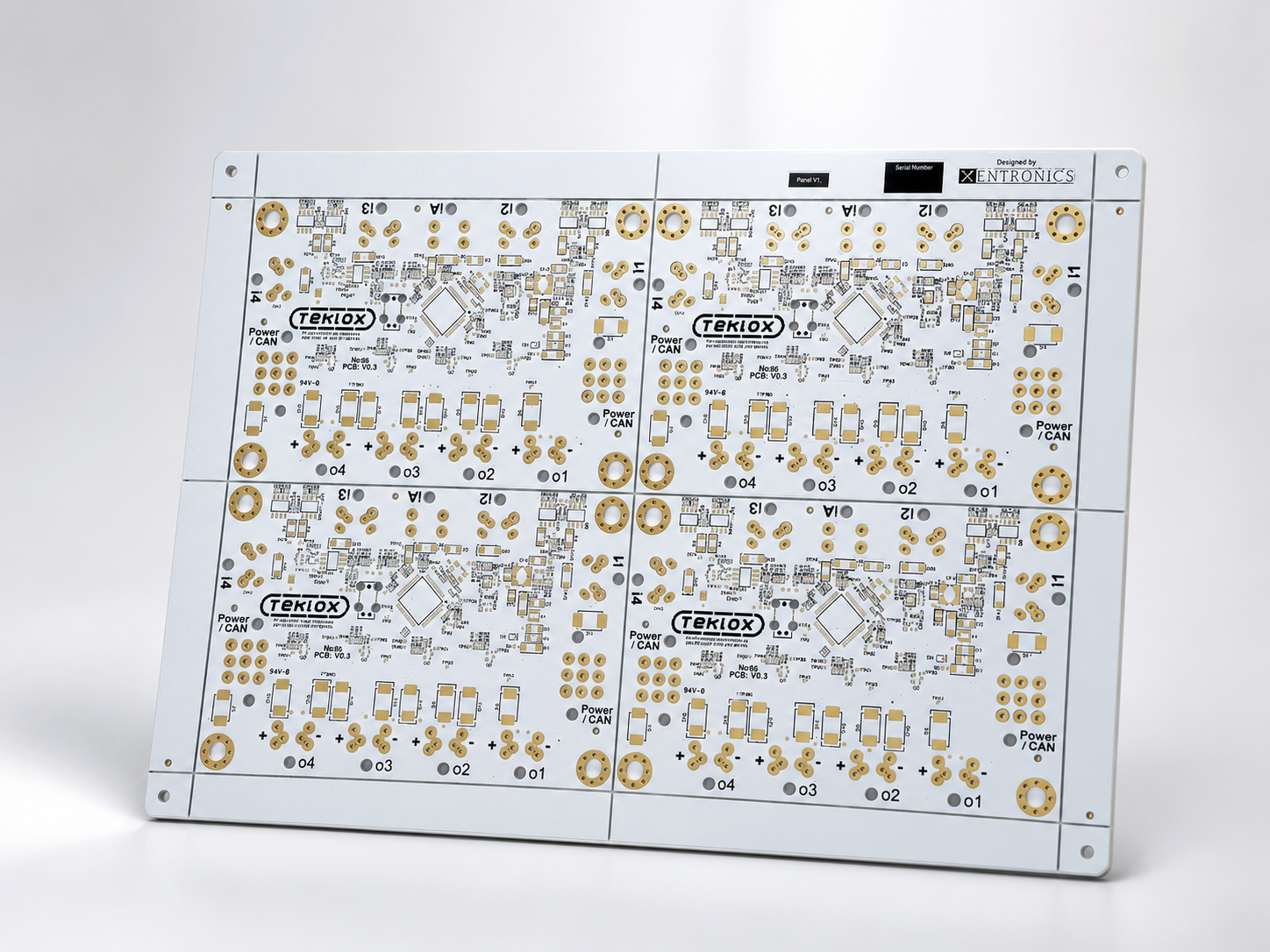

Для светодиодного освещения, автомобильной электроники, силовых модулей, телекоммуникационного оборудования и компактных мощных устройств управление тепловым режимом часто является одним из первых проектных рисков, которые необходимо оценить. Если тепло не может эффективно отводиться от светодиодов, силовых ИС, MOSFET, выпрямителей, преобразователей или драйверных цепей, конечное изделие может столкнуться с нестабильной выходной мощностью, ускоренным старением, напряжением паяных соединений или отказами в эксплуатации. Поэтому многие OEM-заказчики ищут решения Aluminum PCB China при разработке электроники, требующей одновременно отвода тепла и механической стабильности.
Алюминиевая печатная плата (Aluminum PCB) — это не просто плата FR-4 с прикрепленной металлической пластиной. Это печатная плата с металлическим основанием (metal-core PCB), конструкция которой создает более короткий тепловой путь от тепловыделяющих компонентов к алюминиевому основанию. Для проектов с высоким тепловыделением производитель должен рассматривать в комплексе стек платы, диэлектрический слой, толщину меди, финишное покрытие, процесс сборки и реальные условия эксплуатации.
Эта статья была переработана, чтобы меньше сосредотачиваться на повторяющихся заявлениях поставщиков и больше на том, что заказчикам действительно следует проверять при выборе производителя алюминиевых печатных плат в Китае.
Поисковое намерение при запросе Aluminum PCB China обычно носит практический характер. Заказчики ищут не только более низкую цену за единицу. Им часто нужен производственный партнер, который может поддержать проверку прототипа, быструю коммуникацию, рекомендации по материалам, мелкосерийное производство и стабильные повторные заказы.
В Китае развита производственная цепочка для печатных плат, что облегчает доступ к различным алюминиевым ламинатам, толщинам меди, толщинам плат, вариантам паяльной маски и финишным покрытиям. Для светодиодных модулей, плат источников питания, автомобильных блоков управления и телекоммуникационного оборудования такая цепочка может сократить сроки разработки, если поставщик также предоставляет инженерную обратную связь.
Однако электронику с высоким тепловыделением не следует рассматривать как типовой заказ на печатную плату. Надежный производитель алюминиевых печатных плат должен быть готов обсудить тепловую нагрузку, размещение компонентов, характеристики диэлектрического слоя, толщину меди, способ монтажа и требования к контролю до начала производства.
Полезный способ оценить производителя — спросить, может ли команда четко объяснить стек Aluminum PCB. В большинстве проектов светодиодной и силовой электроники плата включает медный токопроводящий слой, теплопроводящий диэлектрический слой и алюминиевое основание. Эти слои должны работать вместе: медный слой проводит ток, диэлектрический слой передает тепло, сохраняя электрическую изоляцию, а алюминиевое основание распределяет тепло в корпус или радиатор.
Диэлектрический слой особенно важен, поскольку он напрямую влияет на электрическую прочность изоляции и теплопередачу. Если теплопроводность диэлектрического слоя слишком низкая, алюминиевое основание не сможет работать эффективно, даже если сама металлическая пластина толстая. Если толщина меди не соответствует требуемому току, плата может выделять избыточное тепло вокруг силовых дорожек или контактных площадок.
Слой |
Основная функция |
Что подтвердить до производства |
Медный токопроводящий слой |
Проводит ток и соединяет компоненты |
Толщина меди, ширина дорожек, проектирование контактных площадок, паяемость |
Теплопроводящий диэлектрический слой |
Передает тепло, сохраняя электрическую изоляцию |
Класс теплопроводности, толщина диэлектрика, изоляционные характеристики |
Алюминиевое основание |
Распределяет тепло и обеспечивает механическую поддержку |
Толщина основания, плоскостность, способ монтажа, требования к поверхности |
Теплопроводность описывает, насколько эффективно тепло может перемещаться через материал. В алюминиевой печатной плате тепло, выделяемое светодиодами или силовыми компонентами, переходит от контактных площадок компонентов в медный слой, проходит через теплопроводящий диэлектрический слой и затем распределяется в алюминиевое основание.
Более высокий класс теплопроводности может помочь снизить тепловое сопротивление, но его не следует оценивать изолированно. Заказчикам также следует учитывать толщину диэлектрика, толщину меди, размер платы, плотность мощности компонентов, температуру окружающей среды, а также то, установлена ли плата на корпус или радиатор. В реальных проектах сбалансированный стек полезнее, чем просто выбор самого высокого значения из спецификации.
Перед подтверждением производителя алюминиевых печатных плат заказчикам следует оценить практические производственные и коммуникационные возможности, а не только сравнивать цену за единицу.
· Возможности по слоям: однослойные, двухслойные или более сложные структуры печатных плат на алюминиевом основании в зависимости от плотности компоновки.
· Подбор материалов: подходящий алюминиевый ламинат, диэлектрический слой, толщина меди и толщина платы под фактическую тепловую нагрузку.
· Финишное покрытие: OSP, ENIG, иммерсионное олово или другие покрытия в зависимости от процесса пайки и требований к сроку хранения.
· Возможности контроля: AOI, рентгеновский контроль, летающий пробник и управление процессами для приложений с высокой надежностью.
· Инженерная обратная связь: способность проверять Gerber-файлы, стек, толщину меди, условия эксплуатации и ожидания по срокам поставки до начала производства.
В светодиодном освещении алюминиевая печатная плата помогает отводить тепло от светодиодных чипов и драйверных цепей, обеспечивая более стабильную яркость, лучшую цветовую согласованность и более длительный срок службы. В автомобильной электронике она может использоваться в модулях освещения, цепях управления двигателем и других зонах, подверженных перепадам температуры и вибрации.
Силовая электроника — еще одна важная область применения. Выпрямители, инверторы, импульсные источники питания, преобразователи и силовые модули часто сочетают высокий ток с концентрированным тепловыделением. Подходящая конструкция алюминиевой печатной платы может снизить тепловые напряжения вокруг силовых компонентов и обеспечить более стабильную работу.
Телекоммуникационное оборудование и компактные потребительские устройства также могут выиграть от конструкции на алюминиевом основании, когда тепло необходимо контролировать в ограниченном пространстве. Поскольку условия в каждом приложении различаются, заказчикам не следует использовать одну стандартную спецификацию для каждого проекта.
Компания WEIYUANDA PCB имеет более 20 лет опыта в производстве печатных плат, включая многослойные HDI, высокочастотные печатные платы, IMS и нестандартные проекты плат на алюминиевом основании. Для нестандартных проектов Aluminum PCB заказчики могут предоставить Gerber-файлы, требования к стеку, толщину меди, толщину платы, финишное покрытие, условия эксплуатации, ожидаемую тепловую нагрузку и объем производства для инженерной проверки.
Вместо того чтобы просто рассчитывать стоимость по чертежу, инженерная команда может помочь проверить технологичность и предложить более подходящее решение печатной платы для конкретного применения. Это особенно ценно для OEM-заказчиков, переходящих от проверки прототипа к серийному производству.
Узнайте больше о WEIYUANDA customВозможности производства алюминиевых печатных платили свяжитесьс командой WEIYUANDA PCBдля инженерной проверки и поддержки по расчету стоимости.
Выбор правильного производителя алюминиевых печатных плат в Китае требует большего, чем сравнение цен. Заказчикам следует оценивать понимание стека платы, знание теплопроводности, подбор материалов, толщину меди, финишное покрытие, возможности тестирования, опыт в конкретных применениях и инженерную обратную связь.
Для светодиодного освещения, автомобильной электроники, силовых модулей, телекоммуникационного оборудования и компактных силовых устройств правильно спроектированная алюминиевая печатная плата может улучшить отвод тепла, механическую надежность и долгосрочные характеристики продукта. Правильный партнер должен помочь заказчику объединить тепловое проектирование, технологичность, контроль качества и поставку в одно практичное решение.
