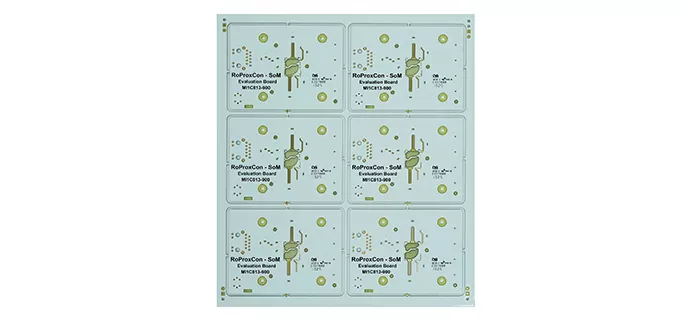

Многослойные печатные платы стимулируют инновации в современных автомобильных архитектурах

Современные автомобили превращаются в сложные электронные центры, где многослойные печатные платы (PCB) служат центральной нервной системой. Эти передовые платы обеспечивают критические функции — от управления двигателем до возможностей автономного вождения, обрабатывая больше данных, чем ранние суперкомпьютеры, и выдерживая экстремальные автомобильные условия.

Современные автомобили требуют передовых схемотехнических решений

Переход на электромобили и автономные транспортные средства предъявляет беспрецедентные требования к автомобильной электронике. Традиционные однослойные платы оказываются неспособными обрабатывать гигабайты данных с датчиков, генерируемых каждую минуту в современных автомобилях. Многослойные PCB решают эти задачи благодаря своей уникальной архитектуре, которая объединяет распределение питания, маршрутизацию сигналов и управление тепловым режимом в единую платформу.

Наши многослойные решения автомобильного класса соответствуют требованиям экстремальной надежности для систем, критически важных для безопасности. От радарных модулей ADAS, обрабатывающих 20 миллионов вычислений расстояния в секунду, до информационно-развлекательных систем, транслирующих контент 4K, эти платы сохраняют целостность сигнала даже в среде с высоким уровнем электромагнитных помех автомобильной электрической системы. Многослойная конструкция обеспечивает экранирование, предотвращая перекрестные помехи между чувствительными компонентами, такими как лидары и модули связи 5G.

Практический пример: плавные цифровые впечатления в автомобиле

Ведущий европейский поставщик автокомпонентов столкнулся с серьезными проблемами при разработке цифровой приборной панели следующего поколения. Амбициозный проект требовал интеграции нескольких дисплеев высокого разрешения, передовых камер слежения за водителем и аудиосистемы премиум-класса в модуль приборной панели с жесткими ограничениями по пространству. Обычные решения на основе PCB не могли обеспечить необходимую плотность компонентов, соответствуя при этом автомобильным стандартам вибрации и тепловым требованиям.

Мы предложили наше решение — 40-слойную передовую HDI PCB с высокой плотностью межсоединений, обладающую рядом критических преимуществ в производительности

Основные требования:

• Одновременная обработка для четырех дисплеев 4K

• Низкая задержка связи с CAN-шиной автомобиля

• Работа в диапазоне температур от -40°C до 125°C

• Защита от автомобильных электромагнитных помех

• Надежность в течение 10-летнего жизненного цикла продукта

Техническая реализация: Плата для автомобильных PCB использовала наш материал TG180 для исключительной термической стабильности, а медные слои 8-10 унций обеспечивали стабильное питание нескольких процессоров. Микропереходы с соотношением сторон 15:1 позволили разместить компоненты высокой плотности под разъемами дисплеев, а обратное сверление устранило отражения сигналов в высокоскоростных интерфейсах памяти. Селективное золочение критических разъемов гарантировало надежный контакт на протяжении тысяч циклов соединения.

Измеренные преимущества: команды разработчиков отметили значительные улучшения по сравнению с предыдущим решением:

• 28% уменьшение толщины модуля приборной панели

• Снижение пиковых рабочих температур на 36 °C

• Устранение артефактов сигналов дисплеев

• Улучшение времени загрузки системы на 15%

• Полное соответствие стандартам вибрации/ударов автомобильного класса

Успешная реализация установила новый стандарт для интегрированных цифровых приборных систем, продемонстрировав, как передовые технологии PCB позволяют добиться как прорывов в производительности, так и эффективности производства.

Стандарты технологии PCB автомобильного класса

Современные автомобили требуют печатных плат, превосходящих показатели надежности коммерческого класса. Как профессиональный высокотехнологичный производитель PCB, мы внедряем в производственные процессы строгие автомобильные квалификации, включая

• Сертифицированные производственные мощности IATF 16949

• Выбор материалов, соответствующих AEC-Q100

• 168-часовая валидация термоциклирования

• Испытания на вибрацию, превышающие стандарты ISO 16750-3

• 100% электрическое тестирование с проверкой летающим зондом

Эти протоколы обеспечивают стабильную производительность в течение всего срока эксплуатации автомобиля — от палящих пустынных трасс до морозных горных дорог. Внедрение автоматизированного оптического контроля (AOI) и рентгеновской проверки гарантирует бездефектную поставку даже самых сложных многослойных сборок.

Ссылки по отраслевым стандартам

1. SAE International J3168 (2023) Стандарты надежности PCB для автомобильных приложений

2. IPC-6012DA (2024) Квалификация для автомобильных PCB

3. IEEE Transactions on Vehicular Technology, первый квартал 2024 г.

4. AEC-Q100 Rev-H Требования к квалификации испытаний на стресс

5. Отчет McKinsey & Company Auto 2030: эволюция архитектуры электроники
